Блок управления освещением noolite

Система nooLite: умный свет с беспроводными выключателями

Есть мнение, что «умный дом» — это нечто дорогое и бесполезное, которое планируется ещё на стадии ремонта. Комплекс устройств от nooLite разрушит этот стереотип.

Семейство nooLite — это система управления освещением и бытовыми приборами по радиоканалу. Забудьте про перфоратор, провода и дробление стен: теперь управление светом можно перенести в удобное место. Беспроводная технология существенно упростит процесс и сэкономит ваше время.

В самом простом случае система состоит из одного пульта и силового блока. Пульт передаёт по радиоканалу команду на силовой блок, который включает/выключает или регулирует яркость освещения. Все устройства общаются между собой на радиочастоте 433 МГц. Радиус действия сигнала между модулями доходит до 50 метров. Этого достаточно для управления устройствами в квартире или частном доме.

В системе также может участвовать контроллер: сетевой шлюз, подключенный к домашнему роутеру Wi-Fi, или USB-адаптер для компьютера. Они позволят управлять всей системой c ноутбука, планшета или мобильного телефона.

Зачем мне умный свет

Итак, с nooLite можно очень гибко управлять светом. Но может возникнуть резонный вопрос — зачем? Вы наверняка сталкивались с одним из сценариев, в котором беспроводная система nooLite будет очень уместна:

  • Когда купили новый шкаф, его установке мешает выключатель, а портить стены для переноса проводки — не вариант.
  • Если ребёнок не может заснуть без света, а каждый раз после этого вставать и идти выключать свет лень.
  • Если хочется управлять светом, лёжа в кровати с любимой книгой.
  • Чтобы перед уходом из дома выключать свет во всей квартире одной кнопкой.
  • Чтобы включать уличное освещение из любого места на участке.
  • Чтобы управлять освещением и другой электрикой с компьютера, смартфона или планшета.
  • Когда источников света много, а управлять ими хочется в группах.
  • Если маленький ребёнок ещё не дотягивается до настенного выключателя, а хочется дать ему возможность включать свет.
  • Когда светом в ванной хочется рулить дополнительно из самой ванной.

Подключение за 20 минут

Установка системы nooLite не сложнее замены простого клавишного выключателя. Рассмотрим внедрение nooLite на банальной проблеме в быту: новая мебель перекрывает доступ к стационарному выключателю. Необходимо перенести выключатель в другое место.

  1. Установите силовой блок в коробку от существующего выключателя, в стакане люстры или за подвесным потолком. Именно он будет управлять подключённой нагрузкой. Старый выключатель можно заменить на заглушку, если хочется.
  2. Закрепите пульт-выключатель в новом месте: на стене напротив или где удобнее. Он будет передавать команды включения-выключения по воздуху. Дальности радиосигнала хватает, чтобы покрыть всю квартиру.
  3. Проведите несложную процедуру привязки пульта к силовому блоку нажатием одной сервисной кнопки.

Вот и всё, система готова к работе, и для этого не понадобилось менять существующую проводку!

Управление с телефона

Добавьте к системе Ethernet-шлюз, и вы подружите nooLite со смартфоном. Приложение nooLite Home Control для Android и iOS позволит комфортно управлять, мониторить и задавать сценарии работы освещения с любимого телефона.

Совместимость с Arduino и Raspberry Pi

Для разработчиков и любителей DIY-электроники в линейке девайсов nooLite предусмотрен модуль-приёмопередатчик. Адаптер подружит беспроводные устройства nooLite c управляющими платами Arduino и STM32. А если вы обладатель одноплатного компьютера Raspberry Pi — воспользуйтесь USB-адаптером и управляйте системой nooLite на языке Python.

Такой союз позволит запрограммировать систему на событие по показаниям датчиков и сенсоров: например, при наступлении темноты включать свет у калитки, или регулировать отопление при изменении температуры. Вам остаётся только выбрать управляющую плату и язык программирования.

Из чего состоит система nooLite

В системе nooLite есть пульты, силовые блоки и контроллеры. Вы запросто можете ограничиться лишь парой элементов. А можете добавлять новые узлы по мере надобности, в течение нескольких лет. Все элементы системы совместимы между собой: ничто не помешает вам заменить силовой блок на более мощный, не меняя пультов управления.

Пульты

Радиопульт дистанционно управляет силовыми блоками и внешне напоминает обычный выключатель, который может быть размещен в любом удобном месте без необходимости прокладки проводов. Пульты питаются от батарейки, которая служит минимум 3 года.

В системе nooLite также есть встраиваемые выключатели, которые сделают ваш стационарный домашний выключатель радиопультом, и пульты в виде брелока, которые можно повесить к связке ключей и носить с собой.

Беспроводной пульт можно разместить в удобном для себя месте:

  • на стене;
  • у прикроватной тумбы;
  • на корпусе дивана с невидимой стороны;
  • внутри ванной комнаты;
  • на кухонном фартуке.

Силовые блоки

Силовой блок — это исполняющее устройство, которое получает команды от пульта или контроллера и управляет подключённой нагрузкой. Силовые блоки могут управлять практически любой нагрузкой, которая укладывается в номинальную мощность блока:

  • лампы накаливания;
  • галогенные лампы;
  • энергосберегающие лампы;
  • светодиодные светильники;
  • люминесцентные лампы;
  • светодиодные ленты;
  • нагреватели, электродвигатели, жалюзи, кондиционеры и вентиляторы.

Помимо мощности нагрузки силовые блоки отличаются своим исполнением и возможностями:

  • домашние и уличные с защитой IP65, которые не боятся дождя и снега;
  • релейные (вкл. / выкл.) и диммируемые с регулировкой яркости;
  • для осветительных приборов с питанием 220 В и светодиодных лент 12/24 В;
  • многоканальные, поддерживающие до 10 управляемых линий.

Контролеры

Для расширения системы используйте контроллеры, которые помогут управлять освещением с помощью компьютера, мобильного телефона или Arduino. Кто знает, может, задумка перенести выключатель станет первым шагом в превращении вашего дома в умный.

Объединить управление всей системой nooLite можно следующими девайсами:

  • Ethernet-шлюз подключает систему nooLite к домашней сети, чтобы наблюдать статус и управлять блоками через приложение для смартфонов и планшетов на Android/iOS. Для работы мобильное устройство должно быть подключёно по Wi-Fi к локальной сети, в которой находится контроллер. Маршрутизатор позволит организовать управление системой nooLite на больших площадях, где нет возможности использовать обычные пульты‑радиопередатчики из-за недостаточной дальности действия.
  • USB-адаптер даёт возможность принимать и передавать управляющие команды устройствам системы nooLite при помощи компьютера.
  • Arduino-адаптер — приёмопередатчик для коммуникации модулей nooLite с управляющими платформами по интерфейсу UART. Для этого подойдёт контроллер Arduino или USB-UART преобразователь. Но это уже другая история.

Где взять nooLite

Купить устройства nooLite можно на нашем сайте. Амперка является официальным дистрибьютором nooLite в России. Мы также даём техническую поддержку по продукции nooLite: подскажем какой модуль нужен конкретно в вашем случае. Приобщайтесь к технологиям умного дома с нами!

Советы электрика

Система управления освещением “Noolite”. Часть 1. Знакомство.

Приветствую всех читателей моего сайта! В этой статье я продолжу тему управления освещением в доме.

Я уже рассказывал о беспроводных выключателях системы “умный дом”- ЗДЕСЬ .

В этот раз я расскажу о Системе Радиоуправления Освещением в доме «Noolite» от белоруской компании «Ноотехника».

Немного предыстории- с чего как говорится все началось.

Ко мне на почту пришло письмо из братской Белорусии с предложением ознакомиться с беспроводной системой управления освещением от компании «Ноотехника».

Причем ознакомиться предлагали очень оригинально- таких предложений я еще не получал)))

Компания «Ноотехника» предложила мне протестировать несколько комплектов приборов для управления освещением… совершенно даром! Даже за пересылку по почте не надо платить.

Я конечно не любитель халявы и знаю что бесплатный сыр- только в мышеловке, поэтому взамен согласился за это протестировать новинку от компании «Ноотехника»- систему радиоуправления освещением “Noolite” и рассказать читателям об этом на своем сайте.

Итак, что было дальше.

Короче говоря 18 марта посылку мне отправили через EMS- почтой и уже 25 марта я ее получил у себя в почтовом отделении, вот она- эта посылка:

Я получил два пульта-радиопередатчика, два силовых блока- радиоуправляемых выключателей и адаптер для компьютера с установочным диском.

Подробнее об этих устройствах можно прочитать на сайте производителя- www.noo.com.by, там же можно посмотреть какова стоимость и где приобрести.

Как работает система управления освещением Noolite

В системе радиоуправления есть два класса приборов:

1. Управляющие

2. Исполнительные

Управляющие приборы дают команду по радиоканалу (пульт-радиопередатчик), а исполнительные— эту команду выполняют (силовой блок- выключатель нагрузки).

Частота, на которой обмениваются между собой радиосигналами приборы- 433,92 МГц

Читать еще:  Проекты подростковых комнат

Попробую объяснить это на примере телевизора.

У каждого телевизора есть пульт дистанционного управления (ПДУ) с помощью которого мы можем управлять телевизором на расстоянии.

Так вот, представьте что телевизор – это лампа, а ПДУ- это пульт- радиопередатчик. Мы нажимаем кнопку на пульте и лампа (телевизор) у нас загорается.

«А где же здесь тогда силовой блок-выключатель?»-спросите вы. А он располагается рядом с лампой и подает на нее напряжение по сигналу от пульта.

Схематично работу системы радиоуправления освещением Noolite можно представить так:

При нажатии на сенсорную кнопку пульта команда через радиосигнал поступает в электронную схему силового блока (черный квадратик на рисунке выше), электроника его обрабатывает и управляет контактом (тиристором)- замыкая или размыкая цепь на лампу.

Сам тиристор изобразил в виде простого контакта.

Одним силовым блоком могут управлять несколько пультов, то есть можно запросто сделать систему управления освещением с двух- трех- четырех и более мест.

Да что там с четырех- силовой блок поддерживает до 37 радиопередатчиков! Представляете- управление освещением с тридцати семи мест!

Причем на любой ваш светильник в доме можно легко это сделать без всяких проходных, перекрестных выключателей и импульсных реле.

Вот захотели включать люстру в комнате из коридора и из кухни (то есть с двух мест)- приобретаете систему «Noolite» и легко и непринужденно это делаете.

Например вот как выглядит силовой блок- выключатель в обычной люстре:

Встраивание системы радиоуправления освещением Noolite в старую проводную схему освещения очень простое.

Для этого только придется держать постоянно включенным применявшийся ранее обычный выключатель или совсем его убрать и замкнуть цепь- соединив два провода которые шли на выключатель.

И еще одна переделка- в разрыв провода по которому подавалось 220 вольт на светильник (в провод который идет после распредкоробки на светильник)- подключить силовой блок.

Это вполне можно сделать и в корпусе самого светильника благо размеры силового блока невелики.

Вот для примера я нарисовал схематично как это будет выглядеть:

Как видно из рисунка- контакты силового блока и контакты старого выключателя подключены последовательно, поэтому если старый проводной выключатель разомкнуть- то напряжение на электронную схему силового блока поступать не будет и соответственно блок не сможет управлять лампой.

Причем что интересно- совсем необязательно применять эту систему именно для освещения, вполне возможно применение и для любой нагрузки- как индуктивной, так и активной, все это написано в руководстве по эксплуатации приборов.

На момент написания статьи компания Ноотехника выпускает выключатели на максимальную мощность до 5 кВт.

Но это совсем не предел, если надо управлять мощной нагрузкой- например в 30кВт то это можно сделать с помощью контактора, который будет подавать напряжение на нагрузку, а вот самим контактором будет управлять уже система «Noolite».

Сценарии в системе “Noolite”

Еще одна изюминка «Noolite»- это сценарии.

Вот представьте- вы выходите из дома и вам не надо вспоминать оставили или нет где то включенным свет, просто на выходе установлен отдельный пульт-радиопередатчик и в нем установлен вами сценарий «Выключить ВСЕ» .

Вы нажимаете сенсор на пульте и свет если где остался включенным- отключается.

Еще пример применения сценария. Например на три группы освещения- потолочная люстра, светильники возле кровати в спальне и третья группа- точечные потолочные светильники в коридоре с галогенными лампами.

Можно настроить такой сценарий: при нажатии на сенсор пульта-радиопередатчика потолочная люстра выключается, включаются светильники возле кровати, а в коридоре освещение начинает работать вполнакала.

Не надо ходить по всей квартире и щелкать выключателями да крутить диммеры, спокойно ложитесь в кровать, одно легкое прикосновение, включается этот сценарий- и свет отрегулирован как вам надо!

Удобно? Да. Практично? Конечно. Оригинально? Несомненно! Реализуемо? Да запросто!!

Это я привел всего лишь пару примеров применения системы радиоуправления освещением «Noolite», на самом деле эта система универсальна и многогранна и таких примеров можно привести еще множество.

Система «Умный Дом». Управление с компьютера.

Силовыми блоками-выключателями можно управлять не только с пультов- радиопередатчиков, но и с компьютера.

Для этого применяется специальный адаптер и программное обеспечение, вот как он выглядит:

Кстати программа имеет открытый интерфейс и с помощью нее можно легко встроить систему «Noolite» в уже существующую систему «Умный Дом».

В коробке с адаптером РС118 поставляется установочный диск, вот как выглядит процесс установки на компьютер (устанавливал на свой ноутбук, у меня виндовс 7):

Вставил установочный диск в дисковод.

Программа установлена, перезагружаю ноутбук (он сам запросил) и кликаю по появившемуся ярлыку программы на рабочем столе. И если вы забыли при этом вставить адаптер в компьютер то у вас появится вот такое окошко:

Если же не забыли про адаптер, то попадаете в меню программы:

А в программе есть вот такие настройки:

На этом я общее знакомство с беспроводной системой управления освещением “Noolite” я заканчиваю, впереди новые статьи и собираюсь записать еще видеообзор из практики применения, так что следите за свежими статьями на сайте!

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой видеоканал на Ютубе!

Система управления светом Ноолайт

Недавно ко мне попал интересный комплект оборудования Ноолайт от белорусской фирмы Ноотехника. Это – система дистанционного управления освещением. Да что там освещение, эта система может дистанционно (по радиоканалу) управлять в принципе любой нагрузкой.

Как увидел такую систему – сразу пришла в голову мысль – а ведь на основе Ноолайта можно создавать отличные люстры с радиоуправлением, ничуть не хуже китайских с пультом. Для этого Ноолайту надо создать “Департамент дизайна люстр”, всё остальное уже есть.

В этой статье подробно рассмотрю отдельные блоки, и расскажу, как их состыковать в единую систему. Как обычно, будет много фото, выскажу своё мнение, и под конец выложу файлы для скачивания. Сразу скажу, что описывать эти блоки подробно нет смысла и возможности. Грамотно и подробно это сделано в инструкциях и на сайте производителя.

Чтобы пользоваться такой системой, надо и самому стать “умнее”, но это вопрос времени, зато удобств прибавится.

Но обо всём по порядку.

Что такое Ноолайт

Коротко, для тех, кто не в курсе – это отечественный производитель блоков электроники для дома. В частности, это блоки защиты, дистанционные выключатели, диммеры, таймеры, и подобные устройства автоматики.

Я сам родился в СССР и вырос в России, но Белоруссию также считаю отечественным производителем. Может, потому что родились мы в одной стране, а может, потому что жена моя – родом оттуда)

Качество белорусской электроники гораздо выше, чем китайской, в этом я убеждался не раз. В частности, пишу об этом в статье про блоки защиты.

Ложка дёгтя – белорусские электроустановочные изделия (розетки, выключатели). К сожалению, в этих изделиях чувствуется тяжелое советское наследие…

Кстати, Noolite, принимая во внимание игру слов и звуков, можно перевести как “Новый свет”.

Важно! Устройства Ноолайт питаются по бестрансформаторной схеме, поэтому все их части (включая антенну) находятся под высоким потенциалом!

И ещё предупреждение для безбашенных радиолюбителей, которые попытаются спаять такие же блоки. Основное ноу-хау таких устройств – это прошивка, заложенная в контроллере. Даже если удастся срисовать и спаять схему, без прошивки она – мертва.

Noolite SU111-300

Этот блок дистанционный выключатель для галогенных ламп и ламп накаливания. Он может не только выключать, но и менять яркость, как диммер. И всё это – дистанционно!

Может этот блок работать и от обычного выключателя (одновременно с пультом дистанционного управления), но тогда функция диммирования недоступна.

Что такое диммер – подробно расписано в моих статьях, вот заглавная.

Итак, к делу, хватит слов. Пощупаем и попрепарируем с пристрастием.

SU111-300. Внешний вид

Как видно по количеству проводов, устройство этого блока не так просто, как у того же диммера, или у датчиков движения или освещенности. Однако, и функций у него гораздо больше. Ведь это сложное электронное устройство, содержащее и радиоприемник, и контроллер, и блок питания, и силовую часть.

Про назначение проводов – отсылаю к инструкции, но вкратце скажу – проводок сверху это антенна, два белых провода – на питание 220В, два черных – на нагрузку. И черная перемычка – это переключатель режимов работы. Можно было конечно сделать переключатель на плате, но от этого понижается надежность, повышается цена, да и нет необходимости много раз щёлкать.

Вид с обратной стороны:

На фото плохо видно, но сзади есть светодиод, который сигнализирует о состоянии устройства, и сервисная кнопочка, которую можно нажать, слегка сдавив корпус.

Вскрываем корпус. Он сделан из качественного и приятного на ощупь пластика, две половинки на защёлках.

SU111-300. Вид платы изнутри, обратная сторона

Слева вверху – стабилизатор 7805 на +5 Вольт DA1, для питания контроллера. DA2 – микросхема радиоприемника RF022 YMFS12, примерно как в сигвеях. DA3 – контроллер 12F683, который всем заправляет, и в котором хранится и может записываться и храниться программа. Также хорошо видно сервисную кнопку, перемычку, и другую мелочевку.

SU111-300. Вид платы изнутри, передняя сторона

Переднюю сторону платы почти не видно за радиатором симистора JST16A 800SW, поэтому убираем его:

SU111-300. Вид платы изнутри, передняя сторона без радиатора

Видим крупногабаритные делали – гасящие резистор и конденсатор питающей цепи, и электролиты блока питания.

Симистор – замечательное устройство, которое позволяет в любых вариациях и до любого уровня менять яркость за счет “вырезания” части синусоиды. Кто хочет познакомиться с их работой поближе – ссылки на статьи про блоки защиты и диммеры выше. А инструкция на симисторы вот: • Симисторы для диммеров BT136-BT139 / Даташиты, pdf, 150.55 kB, скачан: 12374 раз./

В релейном режиме такой блок может коммутировать абсолютно любую нагрузку, лишь бы по току подходила.

Читать еще:  Вики меню для группы вконтакте. Как закрепить меню вконтакте

А в режиме диммера – все приборы, которые не чувствительны к форме синусоиды – паяльники, однофазные двигатели, не говоря о лампочках.

В обоих режимах возможно остаточное свечение в выключенном состоянии. Это прежде всего относится к таким нагрузкам, как лампочки со встроенными блоками питания – люминесцентные и светодиодные. Поэтому производитель рекомендует параллельно нагрузке включать конденсатор. Это и уменьшит помеху, создаваемую нагрузкой.

Подробно об этом эффекте рассказываю в статье про то, почему мигает выключенная лампочка.

Рассмотрим другой силовой блок –

Noolite SB111-150

Это более совершенное устройство уже хотя бы потому, что оно включается по двухпроводной схеме, в разрыв цепи питания.

В результате, к нему не нужны дополнительные провода, не надо переделывать электропроводку, а просто подключить его разрыв питающего провода, расположив в месте установки обычного выключателя.

Про двупроводное питание я уже писал, в статье про датчики.

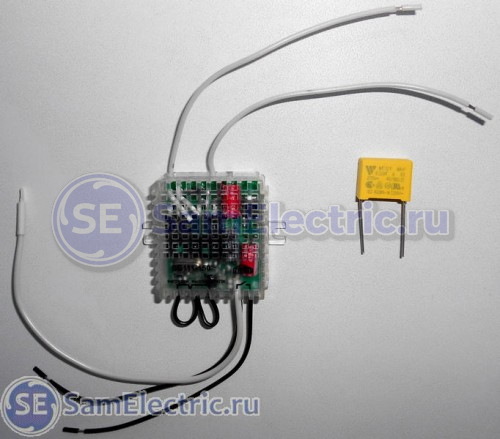

SB111-150, внешний вид. Рядом – конденсатор, который рекомендуется подключать параллельно нагрузке.

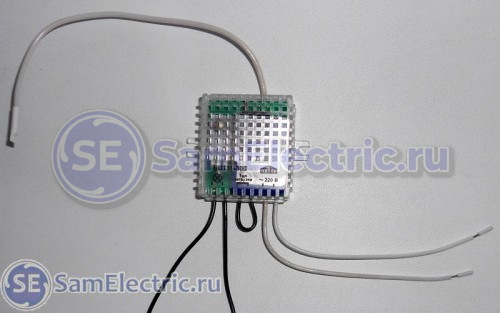

SB111-150, внешний вид

К белым проводам подключаются провода, которые раньше шли к штатному выключателю. Черные – подключаются к старому выключателю.

Перемычки нужны для выбора режимов работы.

Выбор типа нагрузки – диммируемая или нет. То есть, реагирует ли нагрузка адекватно на обрезание части синусоиды, которое делает диммер.

Выбор выключателя – тут интереснее. Можно оставить обычный выключатель, и не трогать перемычку. Тогда включение и выключение будет происходить, как обычно. А если выключить нагрузку с пульта при включенном выключателе, то для включения надо его сначала выключить, а потом снова включить. Что немного неудобно.

Если же перерезать перемычку, то можно поставить вместо выключателя кнопку. И управлять нагрузкой в одно касание. Не только включать-выключать, но и менять яркость для диммируемых ламп!

Электронная плата SB111-150

Тут используется не симистор, а пара полевых транзисторов P14NK50-ZFP. Снизу виден ещё транзистор – D3NK5. Микросхема радиоканала та же – RF022 YMFS12.

К транзистору через термопасту касается термодатчик, который спасёт схему в случае перегрева.

Переворачиваем, видим высокотехнологичный монтаж:

Электронная плата SB111-150. Вид с обратной стороны

Тут мы видим сервисную кнопку, контроллер DD1 PIC16LF1508 и ещё аналоговую микросхему DA1 L6984. Назначение её – видимо, или управление полевиками, или обработка сигналов с кнопки.

Пульт-радиопередатчик Noolite PU313-2

Пульт управления PU313-2

Этот пульт может подавать сигналы управления на вышеописанные силовые блоки.

Возникает сразу вопрос – сколькими устройствами (силовыми блоками) может управлять такой пульт? Я так понимаю, что неограниченным в пределах действия (в радиусе до 50м). Только надо привязать эти устройства к пульту. Правда, утверждать точно не могу, надо проверять на опыте, или спросить у производителя.

С другой стороны, сколько пультов может управлять одним устройством? Об этом говорится в инструкции – ПУ может быть много, но надо их тоже привязывать.

Вообще, может быть много пультов и много устройств, которые могут быть привязаны в одном месте. Тут ограничение, я считаю, только одно – здравый смысл.

Внешний вид передней панели ПУ:

Пульт управления PU313-2

Пульт очень тонкий, работает на батарейке, и для его установки нужна только ровная поверхность:

Пульт очень тонкий

Задняя сторона пульта. В отверстии видна сервисная кнопка.

Как и всё, что попадает в наши руки, разбираем:

Электронная плата пульта управления

Всё просто. Вся суть зашита в контроллер 12F508I. Антенна выполнена печатным способом.

Передняя часть платы:

На плате печатным способом сделаны области, к которым подносится палец через плёнку.

Реализован индуктивный (емкостной) способ управления. То есть, никаких кнопок, замыканий и сопротивлений. Всё работает вечно. Если менять батарейку)

USB пульт-адаптер Ноолайт

USB пульт управления PC118

Если в пульте выше для управления надо было поднять и протянуть руку, притронуться к месту на пульте, то через данный адаптер силовыми блоками может управлять компьютер, через программу.

USB пульт управления Noolite PC118

Программа прилагается в комплекте:

Программа и инструкции Ноолайт на диске

Установка программы с диска

Дальнейшие инструкции по установке и применению, а также саму программу, можно скачать в конце статьи.

Устройство USB адаптера:

USB пульт управления Noolite PC118 в разобранном виде.

Видим контроллер D1 12F675 с программой и контроллер USB Atmel 1329 Tiny 45.

На этом пока всё, пишите отзывы об этих устройствах, кто имел с ними дело.

Я, когда испытаю на практике эти девайсы, отпишусь в новой статье!

nooLite

Компания «Ноотехника» выпускает максимально простые в использовании устройства, обеспечивающие комфорт и вносящие разнообразие в повседневную жизнь дома. Наша продукция не является каким-то ноу-хау или невероятным прорывом в области светотехники, однако неизменное качество и невысокая цена делают продукцию компании «Ноотехника» востребованной и желанной в каждом доме. Выбирая нас, вы выбираете качество, функциональность и долговечность по вполне разумной цене.

Достоинства

  • Широкий ассортимент товаров
  • Возможность организации «умного дома»
  • Сенсорное и клавишное управление

Недостатки

  • Высокая стоимость продукции
  • Радиус действия 30-50 метров
  • Работа на частоте 433 МГц

Пульт кнопочный nooLite PB211

Кнопочный радиовыключатель на 2 канала предназначен для управления осветительными приборами и другими нагрузками, подключёнными через силовые блоки nooLite. Позволяет включать/выключать, регулировать мощность, создавать и вызывать сценарии.

Пульт кнопочный nooLite PB411

Кнопочный радиовыключатель на 4 канала предназначен для управления осветительными приборами и другими нагрузками, подключёнными через силовые блоки nooLite. Позволяет включать/выключать, регулировать мощность, создавать и вызывать сценарии.

Пульт-радиопередатчик nooLite PK315

Трехканальный радиовыключатель, 3 канала управления.

Подключается к обычному клавишному выключателю от 1 до 3 клавиш, превращая его в беспроводной и позволяет использовать выключатель любого дизайна.

Силовой блок nooLite SB-1-100

Встраиваемое радиоуправляемое реле с функцией диммирования освещения. Устройство подключается в разрыв фазы, нулевой провод для подключения не нужен. Захотели сделать проходной выключатель, либо дополнительно управлять освещением с пульта, нет ничего проще. Установите минирадиодиммер за Ваш проводной выключатель – все готово! Теперь включать, выключать свет Вы сможете как с привычного выключателя, так и с любого передатчика nooLite.

Силовой блок nooLite SR-2-1000

Универсальное двухканальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения одной или двух групп освещения, мощностью до 1000Вт на канал. Силовой блок имеет исполнение корпуса – IP65, что позволяет использовать его на улице.

Силовой блок nooLite SU-1-200

Универсальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения освещения с возможность регулировки яркости для диммируемых источников света, мощностью до 200Вт.

Силовой блок nooLite SU-1-300

Универсальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения освещения с возможность регулировки яркости для диммируемых источников света, мощностью до 300Вт.

Силовой блок nooLite SU-1-500

Универсальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения освещения с возможность регулировки яркости для диммируемых источников света, мощностью до 500Вт.

Пульт-брелок nooLite PN411

PN411— универсальный пульт-брелок, который предназначен для управления осветительными и другими электроприборами, подключенными через силовые блоки nooLite.

PN411 имеет 4 режима работы:

– 3 режима (А,С,D) с 4-мя независимыми каналами управления;

– 1 режим (B) с 2-мя независимыми каналами управления.

Пульт сенсорный nooLite PG311

Предназначен для управления осветительными приборами и другими нагрузками, подключенными через силовые блоки включения nooLite.

Пульт сенсорный nooLite PU-111-1

Радиовыключатель, 1 канал управления.

Позволяет дистанционно включать, выключать освещение и регулировать его яркость в одном канале

Пульт сенсорный nooLite PU-112-1

Одноканальный радиовыключатель, специально предназначенный для RGB светодиодного контроллера SD-3-60.

Пульт позволяет управлять включением/выключением и яркостью светодиодной ленты, выбирать цвет и управлять режимом плавного перебора цвета.

Пульт сенсорный nooLite PU-212-1

Двухканальный радиовыключатель, 1 канал управления + 1 сценарий.

Позволяет включать, выключать освещение и регулировать его яркость в одном канале, а также сохранять и вызывать один сценарий во втором.

Пульт сенсорный nooLite PU-311-1

Трехканальный радиовыключатель, 3 канала управления.

Позволяет дистанционно включать, выключать освещение и регулировать его яркость в трех независимых каналах.

Пульт сенсорный nooLite PU-312-1

Трехканальный радиовыключатель, 3 сценария
Рекомендуется использовать его с другими пультами серии nooLite в помещениях с большим количеством источников света для создания настроек на любой вкус.

Пульт сенсорный nooLite PU-313-1

Трехканальный радиовыключатель, 2 канала управления + 1 канал сценария.

Позволяет включать, выключать свет и регулировать его яркость в двух независимых каналах, а также запоминать и вызывать один сценарий освещения в третьем.

Пульт сенсорный nooLite PU-411

Предназначен для управления осветительными приборами и другими нагрузками, подключенными через силовые блоки nooLite: включения-выключения, регулировки мощности, записи и вызова сценариев.

Силовой блок nooLite SD-3-60

Радиоуправляемый светодиодный RGB контроллер (силовой блок) предназначен для управления светодиодной лентой на 12 В. Светодиодная лента может быть как трехцветная (RGB), так и одноцветная, мощностью до 180Вт.

Силовой блок nooLite SRF-10-1000

Назначение:
Радиоуправляемый выключатель (силовой блок) nooLite-F SRF-10-1000 предназначен для включения-выключения любых типов нагрузок, включая лампы накаливания, точечные и линейные галогенные лампы на 220 В, галогенных лампы на 12 В, светодиодные светильники, люминесцентные, энергосберегающие и газоразрядные лампы, контакторы, электродвигатели, нагревательные устройства.

Силовой блок nooLite SU-1-3000

Универсальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения освещения с возможность регулировки яркости для диммируемых источников света, мощностью до 3000Вт.

Силовой блок nooLite SU-1-5000

Универсальное радиоуправляемое реле, предназначенное для дистанционного включения/выключения освещения с возможность регулировки яркости для диммируемых источников света, мощностью до 5000Вт.

Силовой блок nooLite SRF-1-1000-R

Радиоуправляемый выключатель (силовой блок) nooLite-F SRF-1-1000-R предназначен для управления различными нагрузками: электроприводы роллет, рулонных штор, жалюзи, ворот и т.д. Силовой блок принимает команды по радио от пультов-радиопередатчиков или других радиопередающих устройств, совместимых с системой nooLite(-F). При использовании передающих устройств nooLite-F, блок SRF-1-1000-R после выполнения команды отправляет назад своё текущее состояние. Эта возможность может использоваться для подтверждения выполнения команд или отображения актуального состояния блока.

Силовой блок nooLite SRF-1-3000-M

Радиоуправляемый выключатель (силовой блок) nooLite-F SRF-1-3000-M предназначен для включения-выключения любых типов нагрузок, включая лампы накаливания, точечные и линейные галогенные лампы на 220В, светодиодные светильники, люминесцентные, энергосберегающие и газоразрядные лампы, контакторы, электродвигатели, нагревательные устройства. Силовой блок принимает команды по радио от пультов-радиопередатчиков или других радиопередающих устройств, совместимых с системой nooLite(-F). При использовании передающих устройств nooLite-F, блок SRF-1-3000-M после выполнения команды отправляет назад своё текущее состояние. Эта возможность может использоваться для подтверждения выполнения команд или отображения актуального состояния блока.

Читать еще:  Кровать односпальная своими руками из фанеры

Силовой блок nooLite SUF-1-300

Силовой блок способен работать как с обычными пультами системы nooLite, так и с новыми устройствами nooLite-F одновременно. При работе с устройствами nooLite-F блок способен возвращать назад своё состояние. Эта возможность может использоваться для подтверждения выполнения команд или отображения актуального состояния блока. Дополнительные функции блока (запоминание состояние и пр.) могут быть настроены удалённо через программу nooLite ONE при помощи адаптера MTRF-64-USB или модуля MTRF−64.

Ethernet-шлюз PR1132 / PRF-64

Предназначен для управления системой nooLite через смартфон или планшет. Управление осуществляется с приложений для основных мобильных платформ или через браузер.

Система радиоуправления освещением Ноотехника NooLite

Система дистанционного радиоуправления светом NooLite — установить или добавить выключатели в удобном месте теперь быстро и просто!

С системой радиуправления светом NooLite не нужны провода между выключателем и светильником ! Достаточно подвести питание только к светильнику! А управление освещением будет осуществляться с выключателя по радиоканалу.

Бывает так, что хочется установить проходные выключатели в коридоре или они есть, но не правильно подключены. И нет возможности проложить новые провода или добавить линию к старым. Также система NooLite поможет, когда в комнату есть четыре входа (такие есть, например, в «хрущевках»), но поставить возле каждой двери выключатель невозможно. К каждому силовому блоку радиосистемы (считай к светильнику или группе светильников ) управления светом NooLite можно подключить аж до 37 (тридцати семи!) выключателей! А к каждому радиовыключателю можно подключить до 37 силовых блоков управления. И все это за несколько минут, да к тому же без штробления и сверления, то есть без пыли и шума!

Краткое описание системы Ноотехника NooLite:

Подробное описание системы радиоуправления светом Ноотехника NooLite:

Разместить выключатель-пульт радиоуправления можно где будет угодно: на стене возле входа в комнату или возле дивана, на деревянном подлокотнике дивана или кресла, на боковину или столешницу рабочего стола или верстака, на спинку кресла или стенку прикроватной тумбочки, в начале, в середине, в конце коридора или лестницы. Если стационарный выключатель установлен высоко, то с помощью системы радиоуправления NooLite можно установить еще один выключатель ниже, чтобы свет было удобно включать детям.

Достоинства системы радиоуправления освещением NooLite:

  • Легкий и быстрый монтаж без электропроводки, пыли и шума.
  • Свободное дополнение новыми элементами.
  • При переезде легко демонтировать и забрать с собой.

Теперь выключатель может быть не там, где это возможно, а там, где это удобно!

Система дистанционного управления светом NooLite состоит из двух частей: исполнительных устройств и радиовыключателей — управляющих устройств.

Исполнительное устройство NooLite SL, SN, ST — это силовой блок, который подключается непосредственно к светильнику и может быть спрятан в корпусе светильника или установлен рядом.

Управляющее устройство NooLite PU — это стационарный радиовыключатель, который выглядит в установленном положении, как обычный выключатель скрытой проводки (только с сенсорными кнопками) и который можно закрепить в любом месте помещения на двустороннем скотче или саморезах. При прикосновении к кнопке, выключатель передает по радиоканалу команды управления на силовой блок, который включает/выключает свет или регулирует яркости (если данная функция поддерживается исполнительным устройством).

Каждый пульт управления (выключатель) NooLite PU системы имеет один или несколько уникальных адресов (номеров), а каждый силовой блок может помнить несколько адресов пультов и будет выполнять команды только тех пультов, чьи адреса содержатся в его памяти. К каждому управляющему устройству можно подключить до 37 управляющих устройств, максимальное количество светильников (силовых блоков), которое можно подключить к каждому выключателю — 37. Главное, чтобы скорости приема и передачи сигналов исполняющего и управляющего устройства совпадали. Данный параметр зашифрован во второй цифре обозначения устройств — она должна совпадать у исполнительного и управляющего устройства.

Сценарное управление светом при помощи устройств радиоуправления NooLite

Предположим, в комнате есть несколько различных регулируемых источников света. Можно настроить каждый из них на различные уровни яркости, а некоторые вообще оставить выключенными. Можно, например, запомнить текущее состояние, чтобы затем «возвращать» его одним касанием. Такая групповая настройка источников света называется «сценарием». Причем одна и та же группа светильников может иметь несколько разных сценариев для разных ситуаций, разного времени суток или разного настроения.

Сценарное управление освещением предусмотрено в пультах NooLite PU211, PU221, PU241, PU212, PU222, PU242, в которых реализована поддержка одного сценария в каждом пульте. Модели радиопультов-выключателей PU312, PU322, PU342 являются специализированными сценарными пультами, с помощью каждого из них можно создать по три сценария.

Все силовые блоки nooLite поддерживают работу сценарных пультов .

Создание сценария состоит из трех шагов: привязки сценарного выключателя, настройки сценария и собственно записи сценария (сохранения установок).

  1. Привязка. Необходимо привязать сценарный сенсор пульта, предназначенный для нового сценария, ко всем силовым блокам, которые должны участвовать в этом сценарии. Эти процедуры описаны в разделе «Привязка».
  2. Настройка сценария. Пультами включения и регулировки включить или выключить все светильники, входящие в сценарий и отрегулировать включенные на нужные уровни яркости.
  3. Запись сценария. Коснуться и удерживать сенсор сценария до тех пор, пока все источники света не покажут, что в управляющие ими силовые блоки записаны новые установки. Блоки серий SN и ST после записи сценария выполняют полный цикл регулировки яркости, который длится около 2,5 секунд. Сначала яркость быстро поднимается до максимальной, затем снижается до выключения, после чего возвращается к первоначальному уровню, который был сохранен в сценарии, пройдя таким образом полный круг. Если сценарий был записан в выключенном состоянии, то блок и остается выключенным. Блоки серии SL после записи сценария моргают светом. Если свет был включен, то он гаснет на 0,5 секунды, а если был выключен, то включается на 2 секунды.
  4. Вызов сценария. Короткое прикосновение к сценарному сенсору установит все привязанные к нему силовые блоки в то состояние, которое у них было на момент записи сценария: люминесцентные светильники будут выключены или включены, а лампы накаливания выключены или включены на заданный уровень яркости.

Расшифровка наименований устройств серии nooLite

Наименование изделий серии nooLite содержит информацию об их технических характеристиках и назначении.

Первые две буквы силового блока управления обозначают тип изделия

  • SL — силовой блок для любого типа нагрузки
  • SN — силовой блок управления освещением для активной нагрузки, ламп накаливания
  • ST — силовой блок управления освещением для ламп накаливания на 12 В с электронными трансформаторами
  • PU — пульт стационарный

Далее следует трехзначный цифровой индекс:

  • Первая цифра — означает число каналов пульта или силового блока
  • Вторая цифра — быстродействие канала связи (битрейт): 1, 2, 4 или 7 (с возможностью выбора)
  • Третья цифра — порядковый номер изделия

Силовые блоки (исполнительные устройства) содержат еще одно трехзначное поле, означающие мощность в ваттах.

Планирование и установка устройств nooLite

Если необходимо оснастить приборами NooLite более одной комнаты, то рекомендуется начать с планирования инсталляции. По ходу планирования предстоит решить следующие вопросы:

  • Какие светильники необходимо оснастить силовыми блоками NooLite?
  • Какие блоки следует для этого использовать (для каких типов ламп )?
  • Какие блоки следует объединить в сценарии?
  • Где должны находиться пульты, и какими светильниками (группами светильников) они должны управлять?
  • Какие понадобятся пульты с учетом их удобного размещения и поддержки сценариев?
  • Какие пульты и силовые блоки следует связать друг с другом?

Для выбора силовых блоков управления следует учитывать характер нагрузки светильника и максимальную мощность нагрузки. Если к одному блоку будет подключено несколько разных светильников, то следует выбирать более универсальный силовой блок. Так, блоки NooLite ST могут управлять и нагрузкой, для которой предназначены блоки NooLite SN. В свою очередь, блоки NooLite SL могут управлять всеми типами нагрузок, для которых предназначены блоки серии SN и ST.

Суммарная мощность всех светильников, подключенных к одному блоку, не должна выходить за пределы, указанные в его технических параметрах (например, 300 Вт для блока SL111-300).

Пульты радиоуправления NooLite PU рекомендуется выбирать и размещать с учетом максимального удобства использования. Предлагаемая гамма пультов предоставляет достаточно гибкие возможности выбора.

Рекомендуется при выборе учитывать особенности светильников , которыми предстоит управлять. Так, если необходимо управлять нерегулируемыми источниками света (люминесцентными энергосберегающими лампами), то нет смысла использовать пульты, в которых регулировка выведена на отдельный сенсор. Лучше применить двухканальный пульт PU2x2 с одним сценарным каналом или трехканальный PU3x1, который может управлять тремя независимыми источниками.

Если же светильники являются регулируемыми (лампы накаливания, галогенные лампы на 220 В, некоторые типы светодиодных), то удобнее использовать пульты с отдельными сенсорами для регулировки: PU1x1, PU2x1. Пульты PU2x2 и PU3x1 тоже могут регулировать яркость, но менее удобны для этого.

Если планируется использование сценариев управления освещением, то следует заранее расписать эти сценарии: какие светильники будут в каждом из них участвовать, где должны будут установлены сценарные выключатели.

Существует два варианта сценарных выключателей:

• В пультах NooLite PU2x1 и PU2x2 один из двух каналов является сценарным

• Пульты NooLite PU3x2 имеют три отдельных сценарных канала.

Для одного сценария требуется один канал. Если предполагается использовать небольшое количество сценариев, то удобнее использовать пульты, в которых совмещены сценарный и регулировочный каналы (например, PU212). При большом числе сценариев специализированные трехканальные сценарные пульты (например, PU311) могут оказаться удобнее.

Имея план размещения светильников и пультов, следует составить схему привязки, на которой должны быть показаны связи между ними. С такой схемой процедура привязки займет гораздо меньше времени, так как можно будет привязать все пульты к силовым блокам до их установки в светильники. Промаркируйте силовые блоки и пульты, чтобы не путать их при установке.

Понравилась эта страница? Поделись ссылочкой с друзьями:

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
