Чертеж кровати с выдвижными ящиками: расчет материала, строительство

Как сделать кровать с ящиками своими руками: чертежи, инструкция сборки

Самодельная кровать с выкатными ящиками встроена в нишу, благодаря чему спальню можно устроить даже в очень небольшой комнате

Спальня в большинстве квартир – это небольшое помещение, в котором приходится не только спать, но и хранить множество различных вещей, например, постельное белье. Как использовать спальню по назначению, не загромождая различными шкафами, комодами и прочей массивной мебелью? Решение простое – достаточно установить в спальне кровать с выдвижными ящиками.

Конструктивные особенности

Эскизы к проекту встроенной кровати с выдвижными ящиками

Классическая кровать состоит из ложа, на котором поверх ламелей укладывается матрас. Под ложем остается свободное пространство, которое чаще всего прикрывается декоративными накладками.

В нашем случае в пространстве под ложем можно расположить выдвижные или выкатные ящики. В зависимости от габаритов кровати и от того как рационально расположены ящики, вы сможете хранить постельное белье, часть гардероба и прочие принадлежности, ради которых принято использовать комод.

«Ящичек» размером во всю кровать вместит все что угодно, начиная с постельного белья и оканчивая комплектом подушек

Не менее популярный вариант функциональной кровати — это мебель, в которой под ложем установлен короб с дном, но без верхней крышки. Ложе выполнено как подъёмный элемент, приподымая который вы получите доступ к свободному пространству, пригодному для хранения различных вещей.

Преимущество такой конструкции перед кроватью с обычными ящиками – это большой объем хранилища. Недостаток – пространство под подъемным ложем труднее организовать и как следствие в обычных ящиках вещи складывать удобнее.

Выбор материала

Погрузочные поддоны – источник самых доступных пиломатериалов

Из чего сделать кровать, если сборка выполняется впервые? Напомню, что сложная мебель с выкатными ящиками состоит из нескольких конструктивных элементов, поэтому необязательно собирать всю конструкцию из одного материала.

При правильном подборе толщины цельнодеревянная доска — это лучший материал для изготовления корпусной мебели

Например, несущий каркас и ложе предпочтительно изготавливать из того что попрочнее, а именно, из цельнодеревянной доски и бруса. В качестве бюджетного решения для сборки ящиков можно применить ЛДСП. Чтобы внешняя сторона кровати смотрелась привлекательно, для изготовления фасадов используются мебельные щиты, правда такой выбор приведет к удорожанию готовой кровати.

Вид сбоку на мебель, собранную из старых прогнанных через рейсмус досок

Самый доступный и одновременно самый простой в использовании материал — это поддоны, разобранные на отдельные доски. Если поддон не имеет видимых повреждений, то древесина, из которой он собран прослужит немало времени. А если учесть, что цена европоддонов редко превышает 300 рублей, готовая кровать получится недорогой.

Список готовых деталей для сборки

Вариант кровати, собранной из поддонов с классическим изголовьем

Для сборки комфортной кровати с вместительными ящиками потребуется изготовить следующие детали:

  • Несущий каркас – это основа, на которой будут крепиться остальные детали.
  • Ящики под кровать – это выкатные сооружения, в нижней части которых предусмотрены ролики для перекатывания по полу или по дну кровати.
  • Внутренние ящики — это выдвижные детали, которые крепятся к несущему каркасу посредством направляющих и прижимных роликов.
  • Молдинги ящиков – это декоративные элементы, которые крепятся к фасаду ящиков и украшают всю конструкцию.
  • Средняя часть, настил – этот элемент устраивается поверх несущего каркаса и выполняется в виде сплошной плиты или набирается из отдельных досок – ламелей.
  • Изголовье – это массивная плита, которая крепится к одному из торцов несущего каркаса.
  • Изножье – это сплошная плита или наборная конструкция, которая крепится к несущему каркасу напротив изголовья.

Установка изножья не является обязательной, так как деталь не имеет какого-либо функционального назначения и применяется исключительно как декоративный элемент.

Необходимые инструменты

Выбор инструментов зависит от того, какие будут использованы материалы

Какие инструменты потребуются для сборки мебели?

  • Для работы с деревом. Понадобится элементарный набор столярных принадлежностей, включая режущий, сверлильный, шлифующий и измерительный инструмент.
  • Для работы с металлом. Если мебель будет ковано-сварной, потребуется режущий инструмент, трубогиб и, конечно же, сварочный аппарат с сопутствующими принадлежностями.

Что и из чего будем делать

Несмотря на обычную двуспальную конфигурацию кровати, в ящиках можно хранить вещей почти столько, сколько в небольшом платяном шкафу

Для изготовления мебели впервые предлагаю собрать кровать, показанную на фото. Конструкция хороша тем, что ящики открываются в три стороны в боковые стороны и в направлении изножья. Сторона изголовья примыкает к стене, поэтому тут ящики не предусмотрены.

Сборочный чертёж с обозначением основных размеров

На чертеже приведены основные размеры, а именно, ширина ложа составит 1,9 метра при длине 2 метра. Такие габариты подобраны с учетом максимального размера стандартного двуспального матраса.

Ниши под ящики в изножье будут больше чем в боковых частях. Кровать, как показано на чертеже, будет состоять из трех отдельных коробок – блоков, которые будут соединены в форме буквы «П». Дополнительную жёсткость конструкции обеспечат поперечные перемычки ламели, которые объединят два противоположных блока.

Список материалов

Так как в конструкции кровати будут ящики, заранее подбираем фурнитуру, с помощью которой они будут выдвигаться

Из материалов потребуется:

  • Доска 100×25 мм, 70×25 мм и брусок 50×25 мм – для сборки несущего корпуса.
  • Фанера толщиной 20 мм для сборки ящиков.
  • ДВП для облицовки задней стенки короба.
  • Мебельный щит – для изготовления фасадов ящиков.
  • Фурнитура для выкатных или выдвижных ящиков.
  • Крепёжные элементы – саморезы по дереву длиной 30 и 40 мм.
  • Лакокрасочные материалы для финишной обработки поверхности.

Сборка пошагово

Для продольного и поперечного раскроя досок используйте циркулярную пилу. Для раскроя фанеры в ходе сборки ящиков используем электролобзик и полотно с мелким зубом, который не будет крошить шпон.

Читать еще:  Сравнение методов подшивки потолка различными материалами

Не рекомендую сразу нарезать все детали – раскраивайте пиломатериалы постепенно, переходя от этапа к этапу. Так будет больше вероятности, что вы не ошибетесь и избежите перерасхода материалов.

Общая длина блока 1,9 метра будет соответствовать ширине кровати. Торцы блока – квадраты со сторонами 45 см, именно на такое расстояние столько мебель будет поднята от пола.

Крышку (верхнюю часть блока) набираем из 4 досок 100×25 мм и одного бруска шириной 50 мм. Монтаж крышки к вертикальным стойкам выполняем саморезами. В каждой точке крепления досок вкручиваем по 2 самореза.

На всех этапах сборки головки саморезов утапливаем в древесину. Впоследствии эти углубления можно будет заполнить шпаклевкой.

На этом же этапе к ящикам крепятся ручки и прочая декоративная фурнитура.

В продаже представлен широкий выбор регулируемых ножек, но большая их часть изготовлена из пластика. Так как вес кровати будет немалый потребуются металлические опоры, как те что показаны на фото.

Подведем итоги

Теперь вы знаете, как самому сделать деревянную кровать с ящиками. Видео даст дополнительную информацию, а если в ходе сборочных работ появятся вопросы, задайте их в комментариях к статье.

Обзор двуспальной кровати с выдвижными ящиками. Приятная простота конструкции

В этой статье мы поговорим с вами об общих принципах проектировки двуспальной кровати, которая имеет выдвижные ящики.

В данном случае, это будет кровать, имеющая четыре таких ящика (по обеим сторонам). Так же оговорюсь, что рассматриваемый нами пример – базовый, и не единственно возможный. Данное изделие можно проектировать по-разному.

В данном случае, все детали нашей кровати имеют толщину ДСП, из которого изготовлены (16 мм). На практике, в данном случае, можно использовать двойное ДСП (например, переднее и заднее быльце), либо, при желании, вместо быльцев из ДСП, можно поставить быльца из МДФ, которые можно заказать. Так же, для примера, рассматриваются ящики, глубина которых равна 600мм, но в эту кровать можно спроектировать и ящики, глубина которых может быть 800мм, и больше.

Так же, не следует забывать, что, при использовании такой кровати (вместе с матрацем, разумеется), на перегородки, предназначенные под матрац, ложится цельный лист ДВП (в размер проема), в котором сделаны отверстия для вентиляции матраца.

Проектировка любой кровати начинается с определения размеров матраца.

То есть, все размеры кровати (кроме вертикальных, разумеется), привязаны к размерам матраца.

В данном примере, мы будем использовать матрац, размеры которого равны:

Кровать будем проектировать так, чтобы боковая часть матрица была видна. Для этого высоту лотка под матрац возьмем 100 мм. Если учесть, что в этот лоток будут крепиться еще три планки под матрац, то чистая высота проема этого лотка получится:

А раз так, то матрац будет выступать над этим лотком на:

200-84=116 (мм) – вполне нормально.

Лоток под матрац проектируем таким образом, чтобы зазоры между ним и матрацем с каждой стороны были равны 5 мм, или по 10мм по ширине и глубине.

Если ширина матраца равна 2000мм, то внутренний проем под него должен быть 2010мм. С учетом конструкции лотка, его габаритный размер по ширине будет равен:

Таким же образом определяем его размер по глубине:

В лоток нужны три планки под матрац. Ширина крайних планок будет равна 300 мм, а центральной – 600 мм. Разумеется, глубина этих планок будет равна глубине проема всего лотка (1810 мм).

Под лотком будет идти общая перегородка. Ее назначение следующее:

  • Она предаст жесткость всей конструкции
  • К ней будут крепиться две перегородки с направляющими для ящиков
  • К ней будут так же крепиться быльца кровати (к ней и к самому лотку)
  • В эту перегородку (и в перегородки под направляющие для ящиков) будут так же крепиться регулируемые опоры, на которых будет установлена кровать.

Хочется отметить тонкий момент: Общая перегородка должна быть такой же ширины, как и весь лоток (2042 мм), так как к ней будут крепиться быльца кровати.

А вот края других двух перегородок должны быть на одном уровне с краями планок лотка под матрац (или, другими словами не «доходить» до края кровати на 16мм – толщину бока кровати 100х2042 (мм)). Дело в том, что плоскость фасада выдвижного ящика кровати и ее бока (100х2042 (мм)), должна быть одна. То есть, сам фасад должен находиться строго под боком кровати.

Если мы будем проектировать высоту фасадов ящиков равной 250мм (под высоту самого ящика в 150мм), то высота наших перегородок будет так же равна 250мм.

Размеры (глубина) двух других перегородок (с направляющими для ящиков) высчитаем следующим образом:

1810:2=905 (мм) – половина внутреннего проема кровати

905-8=897 (мм) – глубина перегородки, где 8мм – половина толщины продольной поперечины (250х2042 (мм)).

Рассчитаем быльца. Все быльца сделаем шире лотка кровати на 20 мм.

И если высота фасадов (без зазоров) равна 250мм, то высота быльца меньшего быльца будет равна:

250+100=350 (мм), где 100 мм – высота лотка под матрац.

Высоту большего обыльца можно сделать 1000 мм.

С высотой фасада мы определились, она равна 250 мм (это расчетная высота). Дадим зазор в 2мм на высоту, и получим рабочую высоту фасада:

Теперь рассчитаем ширину фасадов. Общий проем под фасады равен 2042 мм. Делим этот размер на два, и получаем общую ширину:

Дадим зазор в 2 мм на ширину фасада, и получим:

1021-2=1019 (мм) – это фактическая ширина фасада.

Не стоит забывать, что если эти фасады будут из ДСП, и будут облагорожены кромкой ПВХ 2,0 мм, то на от их размеров, нужно будет еще отнять по 4 мм (толщину кромки с одной и с другой стороны).

Теперь нам осталось рассчитать ящики.

Итак, общий проем под ящики (между быльцами) равен 2042 мм. Отнимем толщину перегородки, равную 16мм, и разделим получившийся размер на два. Получим проем под один ящик:

Теперь отнимем 26мм – зазоры под направляющие с двух сторон:

1013-26=987 (мм) – это ширина самого ящика.

Чтобы узнать ширину его двух фронтальных деталей, нужно от полученного размера отнять 32мм (толщину двух его боков):

Ну и глубина ящиков, как было сказано выше, у нас будет 600мм. Плюс ко всему, так как ящики получаются довольно большие, в них будет перегородка.

Направляющие под выдвижные ящики крепятся на перегородки и на внутреннюю сторону быльцев.

Подробнее об расчетах и установке выдвижных ящиков можно прочесть здесь и здесь.

Теперь можно записать общую деталировку (размеры ДВП на ящики и на лоток под матрац, предлагаю вам посчитать самим).

  1. Бок1 – 100х2042 (2 шт)
  2. Бок2 – 100х1810 (2 шт)
  3. Дет1 – 1810х300 (2 шт)
  4. Дет2 – 1810х600
  5. Перег1 250х2042
  6. Перег2 – 250х897 (2 шт)
  7. Быльце1 – 350х1862
  8. Быльце2 – 1000х1862
  9. Дет.ящ1 – 150х600 (8 шт)
  10. Дет.ящ2 – 150х955 (8 шт)
  11. Перег. ящ – 150х568 (4 шт)
  12. Фасады – 248х1019 (4 шт)
Читать еще:  Как выбрать пылесос для квартиры

Для наглядности, на рисунке детали кровати пронумерованы, всоответствии с их списком, приведенным выше:

И, в конце – реальная фотография такого изделия.

Вот так, довольно просто можно спроектировать подобную мебель. Как было сказано выше – это не единственный пример, подобную мебель можно проектировть разными способами.

О том, как проектируется односпальная кровать с выдвижными ящиками, читайте в этой статье.

Чертеж кровати с выдвижными ящиками: расчет материала, строительство

  • Виды кроватей-подиумов
  • Подбор необходимого материала
  • Строительство кровати с выдвижными ящиками своими руками

В последнее время для обустройства спальни многие хозяева частных домов и квартир останавливают свой выбор на кроватях с выдвижными ящиками (кровать-подиум). Основное ее преимущество заключается в том, что с помощью такой кровати можно значительно сэкономить свободное место в помещении. Существуют различные чертежи, руководствуясь которыми, можно без особых усилий смастерить такую кровать своими руками. Поэтому далее будет рассмотрено, как с помощью чертежа собрать кровать-подиум своими руками.

Каркас кровати рекомендуется делать на 5 см выше, чем матрас.

Виды кроватей-подиумов

Существует 2 вида данного изделия. Первый вариант представляет собой подиум, на который ложится матрац, а внутри находится выдвижной отсек для хранения вещей. Второй вариант — это подиум, из которого выдвигается кровать, а сам подиум служит дополнительным местом для отдыха или работы. Такой тип чаще всего применяется для обустройства небольших помещений и детских комнат.

Устройство каркаса кровати.

Благодаря более простому конструированию и, соответственно, меньшей стоимости чаще всего применяется кровать первого вида.

С помощью встроенных в подиум ящиков можно лучше оптимизировать свободное пространство, потому что в них можно хранить белье, подушки, одеяла и другие вещи. Это позволяет разгрузить шкаф, поменять его на изделие меньших размеров или вовсе отказаться от данного предмета мебели.

Вернуться к оглавлению

Подбор необходимого материала

Подбор материала и расчет нужного его количества будет зависеть от функциональных особенностей изделия и его оформления. Во всех случаях для конструирования каркаса используется деревянный брус толщиной 27х27 мм. Ширину изделия следует выбирать, опираясь на площадь комнаты, где оно будет установлено.

По высоте каркас необходимо изготавливать на 5 см выше, чем матрас.

Рисунок 2. Схема размеров каркаса кровати с выдвижными ящиками.

Каркас отделывается фанерой, толщина которой должна быть не менее 12 мм. Дальнейший набор комплектующих элементов и материалов будет зависеть от чертежа, по которому будет конструироваться модель. Общий чертеж кровати-подиума показан на рис. 2.

Для придания кровати красивого внешнего вида фанеру отделывают декоративным материалом. Он должен хорошо вписываться во внутреннее убранство комнаты, быть надежным и иметь красивый внешний вид. К выбору отделочного материала нужно отнестись со всей ответственностью, потому что кровать с выдвижными ящиками будет являться основным предметом мебели в вашей спальне. Она будет диктовать стиль комнаты, создавать необходимую атмосферу. В качестве облицовочного покрытия можно использовать ковролин, деревянные элементы или ламинированную ДСП.

Перед проведением основных работ по конструированию кровати с выдвижными ящиками следует убедиться в том, что помещение обладает достаточным количеством свободного места для монтирования данного предмета мебели. Если со свободным пространством проблем не возникает, то необходимо сделать все остальные подсчеты и создать чертеж будущего изделия. После этого можно переходить непосредственно к основной работе.

Вернуться к оглавлению

Строительство кровати с выдвижными ящиками своими руками

Инструменты необходимые для работы: молоток, отвертка, рулетка, карандаш, линейка, электрическая дрель.

Для проведения данных работ необходимо подготовить такие инструменты и материалы:

  • электрическую дрель;
  • шуруповерт;
  • электролобзик;
  • рулетку;
  • отвертку;
  • молоток;
  • линейку;
  • карандаш;
  • кисточку;
  • валик;
  • фанеру, доски, брус;
  • ковролин для отделки подиума;
  • краску (в случае покраски подиума);
  • деревянный заполнитель.

Перед началом работ рекомендуется разметить место монтирование кровати. Если она будет стоять впритык к стене, следует удалить плинтус в этом месте. По периметру места монтирования кровати с помощью саморезов крепится брус, на который устанавливаются вертикальные стойки. Их высота должна быть приблизительно на 45-50 мм ниже высоты будущей кровати. Чтобы основание было прочным, стойки лучше монтировать таким образом, чтобы на спинку и изголовье шло по 3 бруска. На боковые стороны нужно закрепить по 2 элемента.

Сверху на стойки ложатся поперечные балки. Если выдвижная кровать будет размещена впритык к стене, то данные элементы с примыкающей к стене стороны дополнительно закрепляются дюбелями. Если кровать планируется большой площади, то рекомендуется дополнительно установить вертикальные стойки в центре изделия, которые следует закрепить дополнительной горизонтальной балкой. Таким способом можно получить надежную и жесткую конструкцию.

После этого необходимо разметить фанеру и распилить ее на куски с помощью электролобзика. Затем данной фанерой можно производить обивку каркаса кровати. Каркас изделия поверх фанеры можно обшить ковролином или другим отделочным материалом на ваш вкус.

Для конструирования стенок выдвижных элементов применяется доска толщиной 16 мм, а для днища ящиков можно взять фанеру толщиной 1 см. При этом размеры ящиков должны соответствовать размеру внутренней части подиума. На каждой стенке ящика делается паз шириной 1 см и глубиной 0,5 см для вставки днища из фанеры. Их расположение зависит от высоты роликовых колесиков, которые служат для выдвижения ящиков по направляющим. При этом нужно сохранять зазор между полом и дном ящика в 1-2 см. Стенки ящиков между собой скрепляются с помощью плоских шипов и клея. После полного высыхания клея ящики можно монтировать в кровать.

На завершающем этапе работ необходимо придать изделию надлежащий вид, для чего дырки от сверления можно заделать деревянным заполнителем, дождаться, пока он высохнет, после чего произвести оштукатуривание поверхности. Лишние зазоры можно заделать грунтовкой, после чего произвести их выравнивание. После этого можно покрасить деревянные элементы кровати или обработать их лаком. Если имеется желание, кровать можно украсить изголовьем, которое можно сконструировать в виде деревянной панели, подушки или сделать простую мягкую отделку.

Кровать из ЛДСП своими руками

В любых жилых помещениях — на даче, в коттедже или городской квартире — без устройства удобного спального места обойтись нельзя. Производители предлагают огромный выбор кроватей и диванов самых разных видов и размеров. Мастерам, которые любят производить предметы интерьера своими руками, совсем не сложно изготовить кровать самостоятельно.

Кровать из ЛДСП своими руками

Выбор ЛДСП в качестве материала для кровати: плюсы и минусы

Приняв решение изготовить кровать своими руками, необходимо определиться с материалом. Для изготовления предмета интерьера в различных комбинациях можно использовать: массив дерева, фанеру, МДФ, ЛДСП или металл.

Никто не будет спорить, что деревянные кровати обладают большим преимуществом перед всеми перечисленными материалами: они прочны, при соответствующей обработке долго служат без потери эксплуатационных характеристик, надежны и безопасны. К тому же перед производителем есть большой выбор материалов, характеризующихся разными функциональными параметрами и внешним видом. Речь идет о разнообразии пород древесины. Они различаются как внешним видом, то есть текстурой, так и своими свойствами. Поэтому выбрать натуральный материал, наиболее точно подходящий для интерьера спальни, не так сложно. Но у дерева есть один недостаток — оно дороже, чем все перечисленные материалы, в той или иной степени содержащие древесину.

Читать еще:  Как подобрать ручки для кухонных фасадов

Что такое ЛДСП и в чем состоит отличие от МДФ?

МДФ, древесноволокнистая плита средней плотности, производится путем прессования мелких волокон древесины. В качестве связующих компонентов используется натуральный лигнин и синтетические составы (в незначительном объеме).

ДСП получают в результате горячего прессования отходов деревообрабатывающих производств с введением термореактивных клеящих смол. В результате получается материал, достаточно стойкий к температурным перепадам, имеющий однородную структуру, легко обрабатываемый и прочный, который активно используется в мебельном производстве. Требования к плитам регламентирует ГОСТ 10632*2014. Большим преимуществом ДСП по сравнению с МДФ является его низкая стоимость.

Однако существуют и недостатки, о которых необходимо предупредить.

  • материал не предназначен для тонкой обработки;
  • немного рыхлая структура не позволяет проводить повторную установку крепежа (при выворачивании самореза материал начинает крошиться и для следующего монтажа метиза необходимо или сделать отверстие большего диаметра, или провести сверление в другой точке);
  • самая большая проблема — использование при производстве фенол-формальдегидных смол, что приводит к выделению вредных (при превышении допустимой концентрации) для здоровья окружающих веществ.

В соответствии с ГОСТ область применения плит ДСП при различных показателях эмиссии формальдегида ограничена.

Область применения плит ДСП при различных показателях эмиссии формальдегида

К слову, во многих странах запрещен выпуск ДСП с классом эмиссии Е2. Выяснить точные характеристики материала можно лишь, ознакомившись с сертификатами качества, что делают далеко не все. Явным признаком наличия вредных примесей в составе материала является резкий запах.

В связи с вышеизложенным, несмотря на то, что стандартом допускается использование определенных видов плит для изготовления детской мебели, делать этого не рекомендуется. Здоровье детей — дороже.

ЛДСП получают после нанесения на древесно-стружечные плиты декоративного покрытия (ламинированием или кашированием). В результате в распоряжении мебельных мастеров оказывается недорогой, но прекрасно выглядящий материал, к тому же получивший дополнительные прочностные качества и стойкость к внешним воздействиям.

Важно! ЛДСП может иметь дополнительные свойства: повышенную влагостойкость или стойкость к огню, что достигается использованием специальных пропиток.

Виды ЛДСП

Классификация ламинированных древесно-стружечных плит проводится по-разному. Однако наиболее часто применяется следующее разделение по видам.

Таблица. Наиболее часто используемые виды ЛДСП.

Детская кровать с ящиками своими руками

Требования к спальной детской мебели у всех разные. Кто-то ставит в приоритет предельную легкость и минималистичность, отдавая предпочтение моделям на полых основаниях, под которыми так просто поддерживать чистоту. Кому-то по душе предельная функциональность каждого мебельного модуля – именно таких родителей интересует, как сделать кровать с ящиками своими руками вместительно практичной и удобной конструкции.

Как сделать кровать с ящиками своими руками, с чего начать

Прежде чем сделать кровать с ящиками своими руками, необходимо определиться с несколькими моментами:

  • Шириной и длиной спального места. Матрац может использоваться как стандартных размеров, так и быть исполненным на заказ. Обычно длина подростковой кровати варьируется в пределах 1800-2050 мм, а ширина спального места – 750-1250 мм (от односпального варианта до полуторки).
  • Типом основания. Матрац может «лежать» на днище из ЛДСП или ламелях – в этом случае короб кровати является несущим. Нередко основанием служит самостоятельный металлический каркас на ножках – ортопедическое основание. В этом случае короб кровати собирается вокруг него.
  • Количеством ящиков. Под основание кровати можно встроить один ящик – его конструкцию можно адаптировать под размещение гостевого спального места. Либо задействовать пространство под хранение игрушек и встроить в основание два или три ящика.
  • Типом выдвижения ящиков. Можно выделить два кардинально различающихся по конструкции варианта: независимых от корпуса, выкатывающихся на колесах или закрепленных к корпусу, выдвигающихся на направляющих. Каждый из вариантов имеет свои преимущества. Единственное, если напольное покрытие в детской – ламинат, я бы посоветовала отказаться от колесных опор из практических соображений.

Как встроить выдвижной ящик под кровать своими руками

Проще в сборке оказываются вкладные конструкции выдвижных ящиков, независимые от самого корпуса кровати.

Вкладная конструкция может быть также единой, монолитной, без разделения на две-три части.

Ортопедическое основание дает жесткую привязку к встраиванию ящиков: нужно не только «обойти» конструкцией каркаса ножки-опоры, но и вписаться в заданную высоту. Как правило, высота ножек ортопедического основания около 190 мм, +/- пару сантиметров на регулировку. Но лучше ориентироваться на уже приобретенное изделие, поскольку у местных производителей стандарты могут несколько отличаться.

Вкладная конструкция под выдвижные ящики выполняется аналогично, просто укорачивается на величину отступа ножек-опор ортопедического основания от края короба. Но проще реализовать вариант с независимыми ящиками на колесах – под них собирать вкладную конструкцию не нужно. Достаточно поставить перегородку по центру, чтобы ребенку было проще задвигать ящики каждый в свой «отдел».

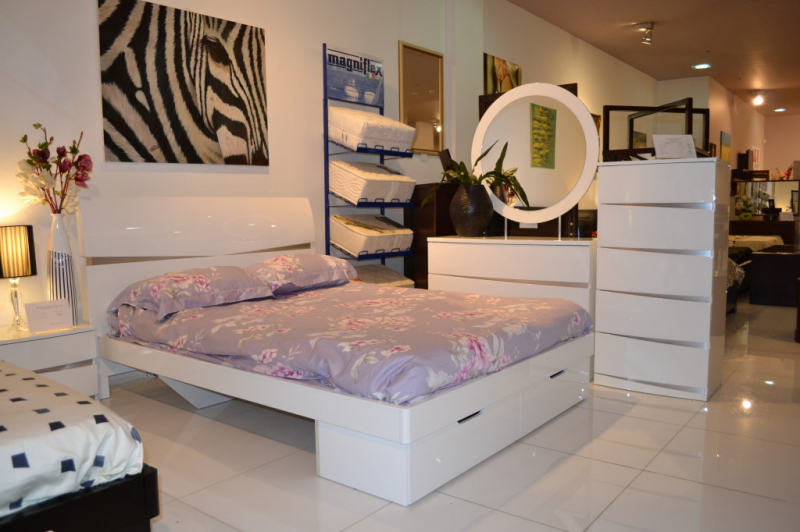

Кровать с ящиками своими руками, пример расчета по чертежу базовой модели

За основу для расчетов можно вполне взять чертеж детской кровати своими руками базовой модели, рассмотренной ранее. Единственное отличие – переднюю планку необходимо уменьшить по ширине, чтобы встроенные ящики были глубже.

Из конструктивных моментов следует отметить:

  • Передняя планка крепится в последнюю очередь, поскольку она прикрывает верхнюю часть вкладной конструкции (высота вкладыша – 300 мм, планка крепится на уровне 280 мм от пола).
  • Ящик крепится выше уровня пола, ширина зазора над полом – минимум 10 мм (больше, если на полу будет ковровое покрытие).
  • Дно ящика необходимо усилить ребром жесткости, если он будет использоваться для хранения тяжелых предметов (игрушек) и можно не усиливать, если планируется под хранение сезонного комплекта белья (одеяла, подушек, пледов и т.д.).

Расчет деталировки детской кровати с ящиками своими руками по заданному чертежу будет выглядеть следующим образом.

По картам кроя видно, что на кровать с выдвижными ящиками своими руками уходит примерно два листа ЛДСП.

На модель с ортопедическим основанием расход будет меньше – ведь днище делать не нужно, основанием будут служить ламели. Расход материала в случае если ящики в кровати будут выкатываться на колесах останется примерно такой же. Да, есть определенная экономия из-за того, что сам вкладыш собирать не нужно. Но не стоит забывать, что роль дна у ящиков на колесах в кровати будет исполнять не ДВП, а ЛДСП.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
