Этажный щит в многоэтажном доме

Этажный щит на 3 квартиры

Доброго времени суток, уважаемые гости и читатели сайта «Заметки электрика».

Буквально вчера, один из родственников попросил меня заменить электросчетчик у него в подъезде. Откладывать замену в долгий ящик мы не стали, т.к. счетчик у него уже был куплен, а свой ящик с инструментом я всегда вожу с собой в машине.

Старый однофазный индукционный счетчик СО-И466, который он захотел заменить на более новый СОЭ-55, находился у него на лестничной площадке в этажном щите.

В данной статье я остановлюсь более подробно не на замене счетчика, а на самом этажном щите и его схеме.

Скажу сразу, что цель замены электросчетчика заключается в переходе на двухтарифный учет электроэнергии, что согласитесь, имеет ряд преимуществ перед учетом электроэнергии на одном общем тарифе.

Советую Всем прочитать статью, о том кто должен менять счетчик, расположенный на лестничной площадке в этажном щите: замена электросчетчика — за чей счет? Особенно, почитайте комментарии к этой статье, т.к. изначально я сам ошибался в этом вопросе.

Если Вы еще думаете какой счетчик приобрести, то рекомендую прочитать статьи о том, как правильно выбрать и купить счетчик электрической энергии.

Как я уже сказал выше, старый счетчик у моего родственника находился на лестничной площадке (клетке) в этажном щите.

Этажный щит предназначен для получения и распределения электрической энергии по квартирам граждан-потребителей. Также его основное назначение является в защите отходящих линий в квартиры от коротких замыканий и перегрузок.

А теперь подробнее рассмотрим из чего состоит этажный щит и схему его присоединений.

Из чего состоит этажный щит на 3 квартиры

Забыл упомянуть, что на лестничной площадке расположены 3 квартиры, а значит и этажный щит предназначен для 3 квартир и не более. Вот так он выглядит:

Если быть точнее, то данный этажный щит имеет обозначение ЩЭ-3302. Расшифруем:

• ЩЭ — щит этажный
• 3 — имеет отделение для слаботочных и низковольтных сетей
• 3 — на 3 квартиры
• 02 — исполнение схемы щита (о ней я расскажу чуть ниже)

Этажный щит этой маркировки состоит из 3 отделений:

• вводное
• распределительное
• для слаботочных и низковольтных сетей

Каждое отделение закрывается своей дверкой. Для снятия показаний электросчетчика предусмотрены смотровые окна.

Теперь о каждом отделении поговорим отдельно.

Вводное отделение в этажном щите

Вводное отделение этажного щита состоит из магистральных проводов, которые идут по специальным каналам (междуэтажным пустотам). Электропроводка магистральных линий выполнена четырехпроводной, проводом марки АПВ (алюминий), сечением 16 кв.мм с системой заземления TN-C.

Все три фазы магистральных проводов (А, В и С), а также ноль (PEN), присоединяются к клеммным колодкам без разрыва самого провода. Это отчетливо видно на фотографии.

С этих клеммных колодок алюминиевые провода марки АПВ, сечением 4 кв.мм уходят в распределительное отделение.

Распределительное отделение этажного щита

Распределительное отделение этажного щита состоит из съемной рамы, на которой располагаются специальные планки для установки счетчиков. В нашем случае там располагаются электросчетчики трех квартир.

Также на этой раме установлены DIN-рейки под автоматические выключатели групповых линий квартир и пакетные выключатели, которые закрываются защитной панелью.

Отделение для низковольтных и слаботочных сетей

Осталось еще одно отделение в этажном щите, которое мы не рассмотрели. Это отделение для низковольтных и слаботочных сетей. В нем прокладываются кабели телефонной и домофонной связи, линии охранной сигнализации, интернет и спутниковых антенн. Фотографию этого отделения я не сделал, т.к. не было необходимости туда заглядывать.

Схема этажного щита

Схема этажного щита изображена ниже.

Как я уже говорил выше, магистральные провода без разрыва подключаются на клеммные колодки. Всего 4 клеммные колодки: фаза А, B и С, а также нулевая колодка PEN.

С клеммных колодок проводами марки АПВ сечением 4 кв.мм провода идут на пакетные выключатели в следующем порядке.

• фаза А и ноль идет на пакетник квартиры № 2
• фаза В и ноль идут на пакетник квартиры № 3
• фаза С и ноль идут на пакетник квартиры № 1

Далее с каждого пакетника провода уходят на счетчик электрической энергии соответствующей квартиры. С электросчетчика провода уходят на 3 групповых автомата. Два автомата имеют номинальный ток 16 (А), а один — 25 (А). С этих групповых автоматов провода уходят уже в разные распределительные коробки квартиры.

Кстати цветовая маркировка проводов была практически соблюдена. Фазные провода были белого цвета, а нулевые — черного. На фотографии изображены провода, которые шли на заменяемый счетчик.

Еще на схеме этажного щита Вы можете увидеть отдельно 3 нулевых провода с пометкой 40 (А) «звездочка». Это предназначалось для квартир, где были установлены электрические плиты мощностью от 5 до 8 (кВт). В рассматриваемом этажном щите эта часть схемы отсутствует, т.к. все квартиры на площадке применяют газовые плиты.

Если Вы заметили, то в распределительном отделении находится розетка, которая запитывается тремя алюминиевыми проводами АПВ, сечением 4 кв. мм от отдельной двухпроводной магистрали (А-N).

Кстати, новый счетчик СОЭ-55 я установил прямо на место старого СО-И446. Это не заняло много времени, т.к. крепление нового счетчика выполнено строго по ГОСТу крепления старого, т.е. они полностью взаимозаменяемые. Про схему подключения счетчиков я Вам рассказывал в других статьях, переходите по ссылке и читайте материал.

Единственное добавлю, что перед заменой счетчика необходимо отключить соответствующий пакетный выключатель, и с помощью указателя низкого напряжения, электроизмерительных клещей или мультиметра проверить отсутствие напряжения на выводах счетчика.

Вот снятый однофазный индукционный счетчик СО-И466.

А вот новый установленный в этажном щите электронный двухтарифный СОЭ-55.

О счетчике СОЭ-55 я хочу подробно рассказать Вам в отдельной статье. На данное время это самый распространенный, широко применяемый и дешевый однофазный двухтарифный счетчик электрической энергии. Чтобы не пропустить выход новой статьи на сайте, подпишитесь на мою рассылку, либо в конце статьи, либо в правой колонке сайта.

Ввод и распределение электроэнергии в многоквартирном доме

В многоквартирных домах системы ввода и распределения энергии в целом зависят от самого дома (количества находящегося в нем электрооборудования для обеспечения его жизнедеятельности). Попробуем разобраться в устройствах таких систем.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Распределение энергии в многоквартирном доме с системой TN-C-S

В жилом помещении электропроводка состоит из ввода электрического, групповой электрической сети, распределяющей энергию от электрощитка по всему помещению и, собственно, самого электрощитка. Для каждой группы потребителей электропроводка выполняется кабелем с определенным сечением и автоматами защиты с номиналами ранее рассчитанными.

Вводные и распределительные устройства

Как уже упоминалось ранее кабель питания, приходящий от подстанции попадает на ВУ (вводное устройство) или ВРУ (вводно-распределительное устройство). Для многоквартирного дома основным их отличием друг от друга будет наличие у ВРУ оснащения для распределения энергии по зданию.

Итак, ВРУ – это совокупность защитных аппаратов (предохранители, автоматические выключатели и так далее), устройств и приборов для учета электроэнергии (электросчетчики, амперметры и так далее), электрооборудование (шины, рубильники, трансформаторы тока и другие устройства) а также строительные конструкции, устанавливаемые на вводе в здание или помещение жилое, которые включают в себя защитные аппараты и приборы учета (электросчетчики) отходящих линий электропроводки.

Также нужно помнить, что и к ВУ и к ВРУ подходят линии повторного заземления, а это значит что расщепление входящего PEN проводника можно проводить только здесь.

При использовании системы TN-C-S приходящий от подстанции совмещенный PEN проводник подлежит расщеплению. Система TN-C-S будет иметь место только после расщепления со стороны от трансформаторной подстанции. В современных этажных щитках обычно устанавливают трехфазные автоматы, электросчетчики, УЗО и дифавтоматы.

После ВРУ или ВУ электроэнергия подается на этажные электрощитки многоквартирного дома. При использовании системы TN-C-S к потребителям идет пять проводов (L1, L2, L3, N, PE).

И кому будет интересно немного о ВРУ:

Post navigation

Комментарии к статье “ Ввод и распределение электроэнергии в многоквартирном доме ”

Здравствуйте!
Скажите, пожалуйста, я правильно поняла: в многоквартирном доме кабель, питающий места общего пользования, идет отдельно от кабеля, питающего квартиры(помещения)? Следовательно, на него легко можно поставить ПУ (счетчик) и точно учитывать эл.энергию, потребленную только в местах общего пользования(подъезды, подвалы,лифты)? Если я права, то существует ли СНиП, где подобное правило прописано?
Дело в том, что в нашем доме именно так и есть: два кабеля от ВРУ —на квартиры и на МОП. Недавно поставили новый счетчик на МОП (старый стоял с момента постройки дома), но Энергосбыт не желает учитывать его показания, ведь он показывает расход эл.энергии иногда в 10. раз меньше, чем они нам выписывают на ОДН (на весь 5этажный дом 210 квт за месяц на ОДН вместо 2000 квт. по «расчетам» Энергосбыта).
Если можно,проясните, пожалуйста, эту ситуацию. Для тех, кто пытается бороться с нечестным начислением платежей, знание технических особенностей устройства электрооборудования в МКД, будет большим подспорьем.
С уважением, Леонова Марина Борисовна

Проекты электроснабжения жилых домов разрабатывают специальные проектные организации и для каждого дома существует индивидуальный проект. Какая там будет система электроснабжения решает проектировщик на основании СНиП, ПУЭ и других нормативных документов. Поэтому я не могу точно ответить на ваш вопрос по поводу системы электроснабжения, но если в вашем доме на законных основаниях установлен счетчик электроэнергии мест общего пользования и энергокомпания отказывается учитывать его показания, то вам следует обратиться за помощью к юристу.
Если кто сталкивался с подобной ситуацией – поделитесь опытом в коментариях.

Спасибо за ответ!

Вами неверно понимается ОДН, это не только э энергия на МОП, это еще и воровство соседей, и то, что в отдельных квартирах платят по нормативу, а потребление больше и т.д и т.п.

Не вводите в заблуждение законопослушных граждан ! Сразу видно , что вы ОГО и Сергей связаны с монополистами в электроснабжении или с УК . При наличии прибора учета на места общего пользования обязаны начислять за ОДН по прибору учету и распределяться всем жителям пропорционально занимаемой площади . Прибор учета показывает только потребление электроэнергии освещение подъездов,подвала, автоматически запирающие двери для МКД до 5этажей по системе подключения TN- C в соответствии ПУЭ , СНиП и др. Надуманные воры,должники , коэффициенты трасформации- лживая схема монополистов для обмана законопослушных граждан пользуясь не грамотностью в электроснабжении ,получая сверхмонопольную прибыль и сбытовые надбавки, которые рассматривают эксперты комитета по тарифам и включают в тариф по электроэнергии. В 2007году с полной ответственностью оплата входила в тариф за моп. Считаю , что в тариф по ээнергии и сейчас входит оплата за места общего пользования. Не зря же ввели ОДН с 01.01.2017г. в квитанцию УК за содержание общего имущества МКД, где и не требовалось общего собрания.

ОДН по счётчику только при решении собрания собственников жилья МКД при наличии общедомового счётчика учёта энергии (электроэнергия, вода и т.д.) как разница между его показаниями и суммы показаний квартирных счётчиков.

В новых домах по проекту предусматривается — Общедомовой учёт электроэнергии и учет электроэнергии МОП ,но при этом учет МОП при расчетах не испульзуется так как есть общедомовой

Да! Нахимичили! Депутаты-лоббисты по тихой подпольной подсказке протолкнули закон о передаче от энергокомпаний в управляющие компании ЖКХ (ТСЖ) обязанности по электрообеспечению мест общего пользования многоквартирных домов. Но передача этой функции произошла с нарушением Правил потребления электроэнергии: то продажа электроэнергии для этих нужд без прибора учета! Тем самым энергоснабжающие организации сняли с себя все потери и затраты на борьбу с хищениями, да и должниками (частично). Выставив перед ООО «УК МКД» (или ТСЖ «Черемушки8») Счет на оплату электроэнергии, полученной как разница между общей пришедшей на дом (ОДПУ) и расходованной по приборам всех квартир, (а где не исправен счетчик или отсутствуют показания, энергосбыт посчитает среднюю (норматив на жильцов) обычно ниже потребленной), энергосбыт теперь получит от УК всю оплату за не учтенную по приборам электроэнергию. А ООО «УК МКД» (или ТСЖ «Черемушки8») оплатит электроэнергию не только использованную в МОП (даже если светильника нет! А на линию лифта или насосов нет электросчетчиков), но и электроэнергию – за того парня! (а эти деньги автоматически рассчитываются в РЦ по адресным данным на МКД от энергосбыта и перекладываются в платежки в УК). Поэтому денежки «за того парня» платим МЫ с ВАМИ! Теперь сосед ворует у нас! Раньше он воровал у энергосбыта – не было общедомового прибора учета и не было постановления про ОДН. Но если ОДН – это предмет потребления электроэнергии МОП не зависящий от МОЕЙ и ВАШЕЙ квартиры, а договор на электрообеспечение МОП между «Управляйкой» и Энергосбытом, то где их учетный прибор? Юристы! Проснитесь! Вы правы, на каждую отдельную нагрузку (линию, квартиру, помещение) должен быть юридически ответственный потребитель (собственник квартиры, собственник помещения) со своим прибором учета. А так как Я и ВЫ не являемся собственниками МОП, постановлениями (или правилами, или договорами) назначена «Управляйка». А где её прибор учета. Кстати, все деньги, предъявленные ей за ОДН она перечисляет в Энергосбыт, при этом еще и с банковскими процентами. Вот при этой всей ситуации те «Упрвляйки», которые не могут полностью оплачивать электроэнергию за ОДН, становятся банкротами! А счетчик на ОДН нужен, Вы бы тогда видели, сколько «тот парень» ворует! Зарегистрировать прибор учета на ОДН юридически можно только при оформлении договора «Управляйки» с Энергосбытом (и при реконструкции или ремонте старых общедомовых сетей). А на ОДН ВАШ дом в 5 этажей с четырьмя подъездами расходует в месяц 250-300 кВт.час, это если исправно светят все светильники в местах общего пользования. Для ВАШЕЙ и МОЕЙ квартиры это будет соответствовать около 11-15 руб. в месяц. Под лежачий камень вода не течет, под неисправный электросчетчик утекает всё благосотояние!

Здравствуйте. В нашем доме (50 лет от постройки) проводится замена вводов электричества. Ранее, по проекту, кабель ввода эл попадал в квартиру через шахтовый ствол в кухне. Установлен счетчик в кузне, к нему из подвала кабель и шел, в стене. Теперь же эл вводится через подъезд и распределяется в квартиры с площадок. Здесь вопросы нет, все понятно. Но производитель работ прокладывает кабели ввода эл в квартиру наружно, в кабель-канал. Допустимо ли это? Т е такие же кабели на площадке проложены в металлической трубе и выводы по площадке заштроблены, а у меня все это великолепие пойдет в кабель-канале через полквартиры — от входа до окна кухни?! По гипсокартоновой стене. Соответствует ли это действующим Снипам? Ситуация срочная, мне грозят отключением эл энергии через два дня. Как писать в прокуратуру, знаю, таких советов не прошу, хочу понимания, имеет ли право подрядчик производить монтаж ввода таким образом. Спасибо.

Ужасы этажных щитов

Этажные щиты присутствуют в каждом многоквартирном доме. Они находятся на лестничных площадках на каждом этаже. В них распределяется электропитание на все квартиры. Практически все эти щиты брошены на произвол судьбы уже на протяжении нескольких десятилетий. До них нет никакого дела ни сетевым компаниям, ни управляющим компаниям, ни самим жильцам дома. Это все очень печально.

Сегодня большинство этажных щитов представляет собой огромную опасность для людей и самих домов. Ими не то что опасно пользоваться, но и опасно даже в них заглядывать. Ниже выкладываю фотографии нескольких этажных щитов со всеми их ужасами.

Из своей практики скажу, что сетевые и управляющие компании не делают капитальный ремонт этажных щитов. Если повезет, то максимум что они сделают в вашем доме, то это заменят магистральные проводники, которые идут по шахте от вводного щита дома до последнего этажа. Правда если что-то в сгорит в этажном щитке, то приезжают электрики и “соплями” соединяют, чтобы хоть как-то работало. Ниже будет щиток, в котором со слов жильцов что-то горело практически каждую неделю и каждый раз “соплями” электрики скручивали отгоревшие провода обратно.

Этой статьей хочу обратить внимание людей на свои этажные щиты, так как сегодня большинство таких щитков нуждаются в немедленном капитальном ремонте. Выйдите из квартир и загляните в них.

1. Этажный щит на четыре квартиры девятиэтажного дома постройки 80-х годов. К этому щитку приезжали электрики практически каждую неделю. Тут жильцы этажа созрели на его капитальный ремонт за свой счет, который мне в ближайшие дни предстоит сделать.

Вот его общий вид.

Большинство групповых старых черных автоматических выключателей уже не выполняют свою функцию. Многие такие автоматы даже вручную нельзя выключить. Их ручка не отключается, т.е. не размыкает контакты. Еще ниже виден висящий на проводах новый автомат. Вам нравится как он расплавился? Он искрит и пытается защитить всю электропроводку 2-х комнатной квартиры с электрическим духовым шкафом и т.д. Как вы думаете он справляется со своей задачей?

Вот расплавленный этот автоматический выключатель после демонтажа. У меня уже коллекция таких аппаратов набралась. Может музей открыть )))

Идем дальше. На фото ниже представлена оголенная скрутка проводников PEN. К ней идет один провод от магистрального проводника PEN и далее он распределяется на квартиры.

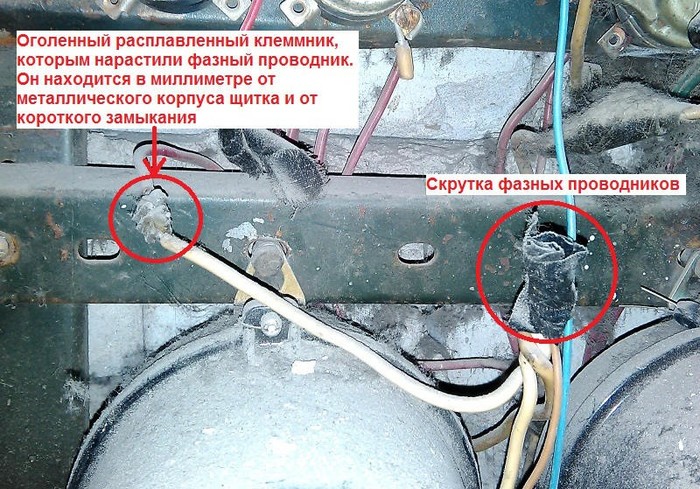

Ниже скрутка фазных проводников. Одна перемычка стала короткой и ее просто нарастили с помощью винтового клеммника. Это соединение все расплавилось и оголилось. Самое опасно тут то, что этот клеммник лежит на металлическом корпусе этажного щита. Оголенная часть находится в миллиметре от прямого контакта с корпусом щитка. Чудо, что еще тут не произошло короткое замыкание. Еще стоит отметить, что этот соединение находится на ответвлении от магистрального фазного проводника, т.е. до автоматов, которые находятся в самом щитке. Если бы тут произошло КЗ, то был бы фейверк до тех пор пока не сработает защита в ВРУ дома и не обесточит этот стояк или весь дом.

Затем я долго пытался найти ответвление от магистрального PEN проводника. Видно всего три фазных “ореха”. Где же четвертый?

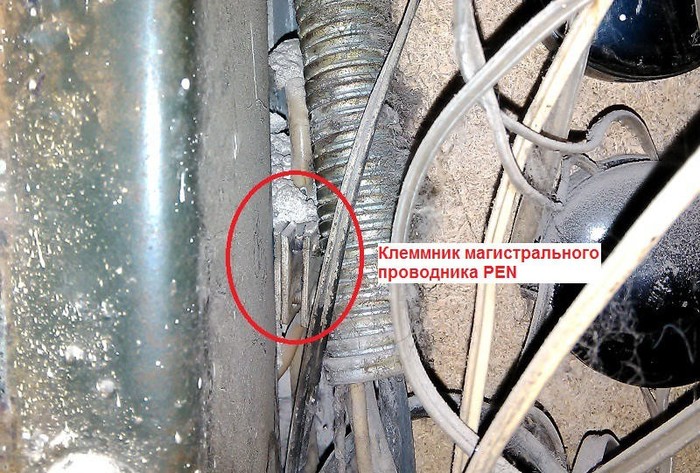

Все таки я его нашел))) Смотрите на фото ниже на красный овал. Видите кусок цемента? Так вот “орех” находится в нем.

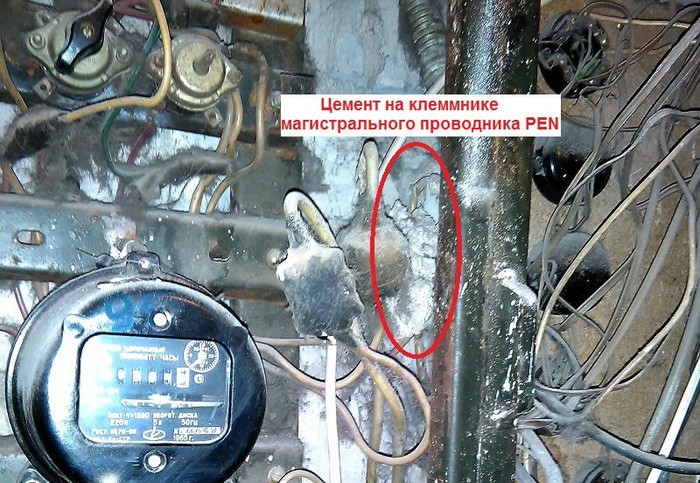

Ниже фото этого зажима со стороны слаботочной части щита. Видите его в красном овале. Он не имеет защиты и касается корпуса щита, а сверху покрыт цементом.

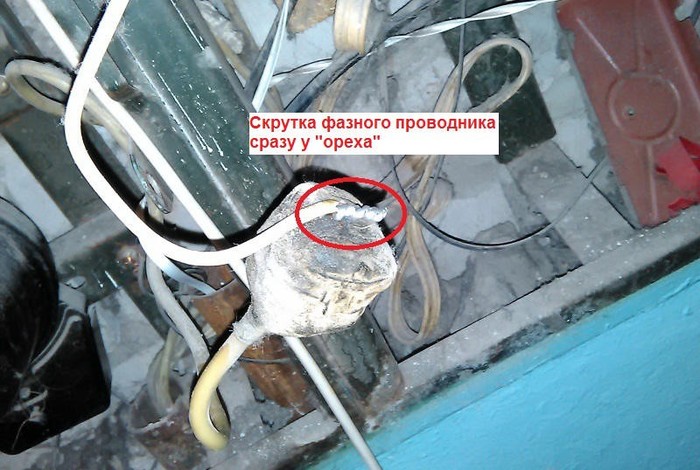

Идем дальше. Ниже представлен отвод от магистрального фазного проводника на квартиру. Из зажима выходит тонкая алюминиевая проволочка сечением 2,5 мм2, которая скручена с отходящим проводом. Это надо же так умудриться, чтобы сделать скрутку сразу при ответвлении от магистрального провода.

2. Это второй этажный щит на две квартиры. Он тоже ждет своего часа, когда жильцы созреют на его капитальный ремонт за свой счет. Вроде это должно определиться в ближайшее время.

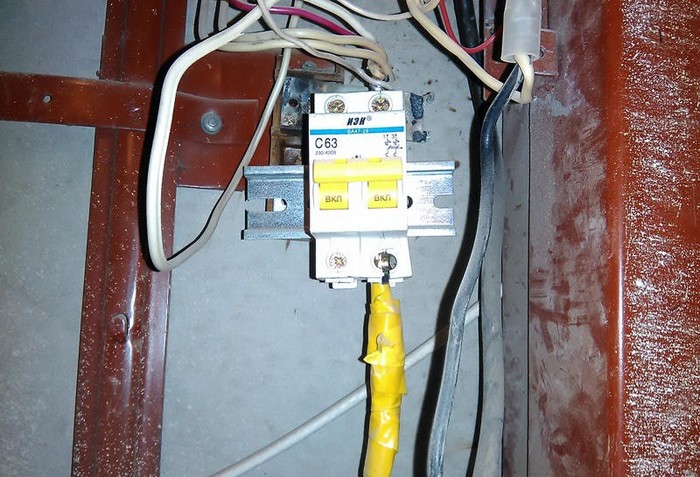

Ниже его общий вид. Что тут можно сказать? В правой части висит двухполюсный автомат на проводах. Он подключен помимо счетчиков. Инспекторов из сетевой компании тут не хватает ))) Изоляция на нулевых проводниках отходящих в квартиру сильно оплавлена. Присутствует много опасных скруток, которыми наращивали фазные провода.

Ниже видно, что уже тут что-то горело. Это отгорал магистральный фазный проводник. После этого прикрутили DIN-рейку и поставили на нее автомат.

На один нижний контакт подключили магистральный фазный проводник. Посмотрите как он вырвал контакт. Корпус автомата уже практически развалился внизу. Еще немного и магистральный фазный проводник вместе с контактом и болтом может выломаться из автомата. В такой ситуации он сможет замкнуть на корпус щита. Потом нужно будет ждать когда сработает защита ВРУ дома и обесточит стояк или весь дом.

Идем дальше. В красном круге над вводным автоматом видно “злую” скрутку фазных проводников. Это так распределяются фазы от магистрали. Также в другом красном круге обозначена колодка с оголенными контактами. Они подключены тонким проводом сразу от вводного автомата на 63А. Они быстрее сгорят, чем сработает автомат на 63А. Это тоже подключено мимо счетчиков и что ими питается пока остается загадкой. я

Ниже несколько фото другого щитка, где отгорал “нулевой” проводник уходящий в квартиру.

Это только малая часть всех опасностей, которые несут в себе этажные щиты. Тут показано то, что у меня получилось сфотографировать. Фоткал на телефон с плохой камерой и многие фотографии просто не получились.

Испугались? Загляните в свой этажный щит. Что вы там увидели?

Владельцам квартир: инструкция к этажному щитку – что, откуда и зачем!

Наверное, многие владельцы квартир , заглянув в этажный щиток , были обескуражены хитросплетением проводов под многолетней паутиной и пылью: непросто в этом разобраться ! И, для решения самых простых задач обращались к электрику – пусть сам разбирается.

И, хотя мы всецело поддерживаем привлечение к таким работам специалистов, всё же настаиваем – знать , что находится в этажном щитке нужно каждому домашнему мастеру. Жизнь долгая и что в ней пригодится не знает никто. А этажный щиток это, как-никак, источник вашего домашнего электричества.

Поэтому, сдуем пыль со старых шин и разберём, что же находится в этажном щитке и как оно работает. Это интересно !

Общий взгляд на этажный щиток

Главное , с чего начинается этажный щиток – провода “стояка” . Стояк – это пучок из четырёх или пяти проводов , который идёт от подвала, где находится главный щит здания, к верхнему этажу. В очень старых проводках, стояка не было , а был кабель, который тянулся как хитрый змей, через все квартиры здания. Поверьте, это та ещё морока, при ремонте. В более новых зданиях, примерно с 60-х годов XX века, применялся стояк из 4 проводов , то есть заземления в нём не было . Многие дома и по сей день имеют такую схему проводки.

На фото выше вы можете видеть этажный щиток современного дома , 2003-го года постройки, со стояком из пяти проводов . Это три фазы, ноль и земля. Три фазы (или две из них, как у нас) подключаются к вводам в квартиры : одна фаза на одну и другая – на вторую. Провод земли соединяется с соответствующей шиной, которую легко определить по тому, что она привинчена прямо к щитку .

А нулевая шина отделена от щитка изолятором . И, хотя в подвале, на главной заземляющей шине (ГЗШ) ноль с землёй соединены вместе, в этажном щитке это разные вещи и путать их крайне нежелательно !

После ответвления, которое выполнено ” орехами ” (это винтовые сжимы проводов в округлых оболочках из пластика), провода идут, соответственно: земля на свою шину , а фаза и ноль – на вводной рубильник , который ставится до счётчика. Кстати, по правилам, эти рубильники должны быть опломбированы , чтобы нельзя было подключиться к сети до счётчика, но в данном случае этого сделано не было .

После рубильников, провода подключены к счётчикам , и далее – ноль к шине , а фаза – к групповым автоматам . На данном примере видно, что жильцы левой квартиры позаботились о своём комфорте и безопасности (несколько хороших автоматов и УЗО), а жильцы правой – оставили всё как есть – с двумя китайскими автоматами и без защиты от утечки тока.

Заключение

Другие этажные щитки могут отличаться от приведённого, но общий принцип останется одним и тем же . Главное ,что нужно иметь в виду – в старых щитках заземления нет , есть только совмещённый ноль и земля, который для защиты использовать нельзя ! И пусть вас не смущает то, что этот совмещённый ноль прикручен к корпусу щитка – безопасным от от этого не становится.

Этажный щит на 4 квартиры – обзор и тихий ужас

Все мы привыкли пользоваться благами цивилизации в частности электричеством. Откуда в наши дома и квартиры поступает электричество? Большинство городских жителей на этот вопрос ответят – от этажного щита расположенного на лестничной площадке многоквартирного дома. Я сам проживаю в квартире. На лестничной площадке у нас установлен этажный щит на 4 квартиры.

Его главная задача это распределение электропитания между квартирами. Десятилетиями за ними нет никакого присмотра, их никто не ремонтирует и за их эксплуатацию никто не отвечает. Заниматься их ремонтом нет желания ни у сетевых, ни управляющих компаний. Нет дела до них и у жителей дома.

В этажном щитке находятся два очень важных электрических устройства: вводный автомат предназначенный для ограничения потребляемой мощности и электрический счётчик, ведущий учёт использованной электроэнергии. В щитке происходит разграничение ответственности и собственности между управляющей компанией дома и владельцем квартиры.

Приветствую всех читателей сайта Электрик в доме. В сегодняшней статье я хочу рассказать об устройстве этажного щита, который Вы все наверняка видели на своей лестничной площадке. Здесь рассмотрим наглядный пример, как устроен этажный щит на 4 квартиры, разберем его электрическую схему с установленным оборудованием: счетчиками, рубильниками, автоматами и т.п.

Устройство этажного щитка в многоквартирном доме

Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.

На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.

Эти предприятия не желают делать ни капитальный ремонт, ни техническое обслуживание. Максимально на что могут рассчитывать жильцы дома это замена магистральных кабелей, идущих от вводного щита в подвале здания до верхнего этажа.

Если в щитке произойдёт перегорание проводов или выйдут из строя электрические приборы можно рассчитывать на приезд дежурных электриков. Они заменят в схеме этажного щитка вышедшие из строя приборы или проводники, однако качественного ремонта от них ждать не приходится.

Цель этой статьи обратить внимание жильцов на свои этажные щиты и то состояние в котором они находятся. В большинстве своём они требуют немедленного капитального ремонта. Не поленитесь выйти на площадку и загляните в них.

Щиты расположенные на лестничных площадках, как правило состоят из трех отсеков: абонентского , распределительного и слаботочного отсека . Конструктивно для каждого отсека предусмотрена своя дверца, а с лицевой стороны имеются смотровые окна для снятия показаний счетчика. На дверце распределительного отсека должна быть нанесена схема этажного щитка чтобы электрику из ЖКУ было понятно что куда идет. Но как правило это не всегда соблюдается.

В распределительном отсеке этажного щита располагаются счетчики электроэнергии. И как в нашем случае пакетные выключатели. В абонентском отсеке установлены автоматические выключатели на din-рейке. Для того чтобы отключить автомат или проверить его положение достаточно открыть дверцу этого отсека (не нужно открывать весь щиток).

Слаботочный отсек этажного щита располагается отдельно от силовой части. В нем размещают кабеля телефонной и радиосвязи, интернет, домофон, охранная сигнализация и т.п.

Маркировка щита по ГОСТ

Как маркируются щиты? Согласно ГОСТ каждый щит отличается моделью исполнения и имеет свою маркировку. Маркировка имеет структуру, в которой указывается:

1. 1) Предназначение – ЩЭ (щит этажный);
2. 2) Количество квартир, на которое рассчитан – 2, 3, 4;
3. 3) Тип исполнения – В – встроенный, Н – навесной;
4. 4) Количество отсеков – 1, 2, 3.

Например, взять щиток с обозначениями ЩЭ-4Н-3 , аббревиатура расшифровывается как: щиток этажный, рассчитан на четыре отделения, навесной, три отсека. При этом на лицевой дверце имеется четыре смотровых окошка для съема показаний.

Если после букв ЩЭ нет никаких цифр (только буква В/Н), это говорит о том, что щиток поставляется без смотровых окон.

Еще один пример ЩЭр-В-1 . Буква «р» означает, что щит выполнен в виде рамки. Лицевая часть как положено, а сзади имеется только кронштейны для крепления в нишу. Расшифровывается как: щит этажный в виде рамки, внутреннего исполнения, без смотровых окон, с одним отсеком.

Как не должен выглядеть этажный щит на 4 квартиры

На фото можно увидеть этажный щит на четыре квартиры девятиэтажного дома построенного в далеком 80-м году. К этому щитку давно не заглядывали квалифицированные электрики. Тут жильцы одной из квартир заменили старый пакетник на современные автоматы. Причем установлено два независимых автомата, каждый подключен на фазу и ноль соответственно. Это неправильно. В этом случае должен устанавливаться двухполюсный автомат, который при отключении будет разрывать оба полюса одновременно.

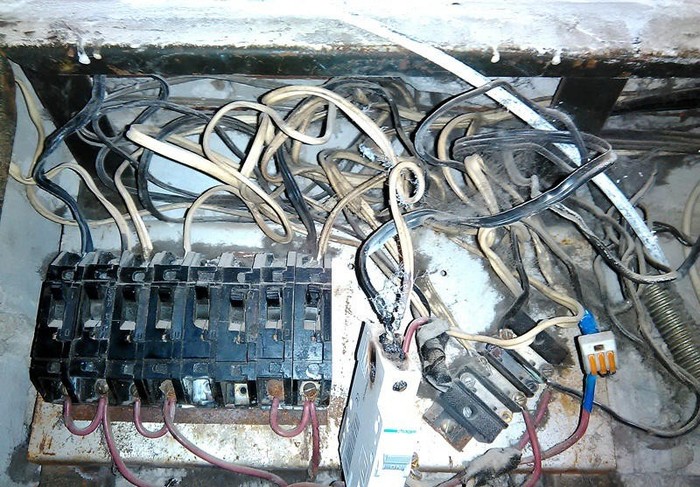

Сверху расположены старые еще советские автоматические выключатели. Первое что меня поразило это не то что их давно уже нужно выбросить, а то, как они подключены. Шина в виде гребенки из ОГОЛЕННОГО алюминиевого провода. В паре миллиметров от этого провода находится металлический корпус щита.

Неопытному человеку не то что работать – открывать такой щит опасно. Я уже молчу о проходящих мимо людях, которые могут случайно коснуться корпуса щита.

К тому же эти черные автоматы уже давно нужно заменить, так как большинство из них не способны выполнять свои функции. Иногда просто отключаешь автомат вручную, а включить уже не можешь, так как спусковой механизм внутри просто рассыпался.

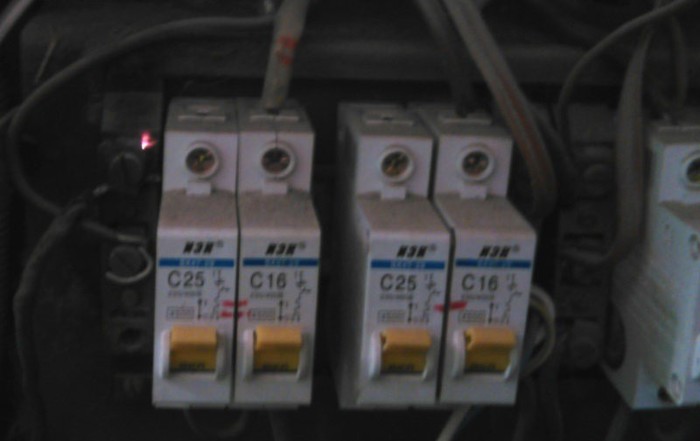

Опустился я на этаж ниже в этом же доме. Такое ощущение, что автоматы подключал один и тот же электрик на всех этажах. В этом этажном щитке аналогичная картина – автоматы подключены голым проводом в виде шлейфа. Одни из жильцов на свою квартиру заменили старый автомат и установили новый современный.

Но опять же ошибка с выбором номиналом. Провод подключенный к автомату сечением 2.5 мм2, а автомат на 25 Ампер. Это не правильно. Кабель сечением 2.5 мм2 в среднем выдерживает нагрузку в 27 А. Автоматический выключатель с перегрузкой 45 % может работать и неотключаться в течении 1 часа. Теперь считаем: 1.45 *25 А = 36 А. Это ток который автомат может держать в течении 1 часа и не отключиться. За такое время и при таких нагрузках провод (сечением 2.5 мм2) просто расплавится.

Я уверен, если задать вопрос хозяевам квартиры: «почему у вас автомат на 25 Ампер»? Ответ прозвучит примерно следующий: да потому что электрик сказал, чтобы не выбивало. А потом люди удивляются, почему квартиры горят.

На фото ниже можно увидеть, как в скором времени отгорит нулевой провод, уходящий на одну из квартиру.

А вот еще фото оплавленных нулевых проводов идущих от магистрали на счетчики. Причем видно, что один из них уже отгорал. Для его наращивания был применен популярный метод «скрутка без изолирования».

На данном фото ответвление фазных проводников и нулевого проводника, а точнее PEN от магистрали. Магистральная линия выполнена четырехпроводной – три фазы А, В, С и провод PEN. Система заземления в данном случае TN-C. Отдельного заземления нет, нулевой провод и заземляющий – совмещены.

Магистральная линия выполнена алюминиевым проводом сечением 16 мм2. Ответвление основной магистральной линии выполняется без разрыва на всех этажах дома.

Может показаться, что фаза подключается к металлической части щита. Однако это не так. Если присмотреться между корпусом и клеммой можно увидеть специальную изолирующую подставку.

С фазных клемм идет питание на пакетные выключатели. Вся разводка выполнена алюминиевым проводом марки АПВ сечением 2.5 мм2.

А здесь ответвления магистрального PEN проводника. Провод без разрыва наглухо садится на корпус щита.

Схема этажного щита на 4 квартиры

Друзья давайте на основе рассмотренных выше фото постараемся разобраться со всеми «соплями», которые там имеются и понять, как выглядит электрическая схема этажного щита на 4 квартиры.

Друзья еще хотел отметить, что схема этажного щитка которая здесь представлена по формату очень объемная, если опубликовать ее в полном формате рисунок будет занимать пол экрана, поэтому я разобью на несколько фрагментов.

Однолинейная схема этажного щитка на четыре квартиры.

Первое что можно сказать питание на каждую квартиру идет однофазное. Хотя бы потому, что все счетчики однофазного исполнения. В щите мы видим минимум оборудования: пакетный выключатель, счетчик электрической энергии, автоматы.

Каждый этажный щит получает питание от магистрали, которая проходит по всему стояку, от первого этажа и до последнего (смотрите фото с ответвлением 3-х фаз и нулевого провода). Каждая фаза магистральной линии подключаются без разрыва на клеммную колодку. Совмещенный PEN проводник подключен напрямую на корпус щита.

Затем от клеммных колодок идет по два провода на пакетные выключатели. Подключение выполнено алюминиевым проводом сечением 2.5 мм2.

Если все это озвучить то схема этажного щитка будет следующая:

Для квартиры №1 от клеммной колодки на пакетник идет фаза «А» и ноль. Для квартиры №2 от клеммной колодки на пакетник идет фаза «В» и ноль. Для квартиры №3 от клеммной колодки на пакетник идет фаза «С» и ноль. Для квартиры №4 от клеммной колодки на пакетник идет фаза «А» и ноль.

Далее от пакетника провода подключаются к счетчику и идет распределение по квартирам. Перед каждым счетчиком установлен двухполюсный пакетник (пакетный выключатель). С его помощью можно обесточить всю квартиру. Это своего рода рубильник, которым можно отключить напряжение при замене счетчика. После подключения счетчик опломбировывается и доступ к его контактам закрыт.

Далее фазный провод выходит со счетчика и подключаются к автоматическим выключателям (каждый на свою квартиру). Нулевой провод выходит со счетчика и подключается на клеммную колодку, а от нее идет в соответствующую квартиру.

Схема в этажных щитах выполняется таким образом, чтобы загружать все фазы равномерно. Например, одна квартира подключается на фазу «А», вторая на фазу «В», третья на фазу «С». Понятно что если этаж на 4 квартиры то к одной фазу будет подключено сразу две квартиры.

На следующем этаже идет распределение по квартирам точно также, но уже две квартиры подключаются к другой фазе.

Таким образом, добиваются более-менее равномерной нагрузки по всем трем фазам.

Питание на каждую квартиру должно поступать от автоматических выключателей. Ни в коем случае НЕЛЬЗЯ подключаться до счетчика на клеммы пакетника или напрямую на клеммы ответвлений магистральной линии. Это уже считается воровством электроэнергии с наложением штрафа.

На схеме этажного щитка можно увидеть улыбающийся круг похожий на смайлик – это обозначение щитовой розетки. На первом фото ее в можно увидеть в верхнем углу справа.
