Кабель асб: расшифровка, технические характеристики

Характеристики силового кабеля АСБ

Конструкция

Силовой кабель типа АСБ имеет следующую конструкцию:

  • жилы алюминиевые, могут быть круглой или же секторной формы, многопроволочными и однопроволочными;
  • тип изоляции (в том числе и поясной) – пропитанная вязким составом бумага;
  • оболочка свинцовая;
  • подушка из битума, крепированной бумаги либо же полиэтилентерефталатных волокон;
  • бронь – ленты из стали;
  • наружный покров – битум и стеклопряжа;
  • поперечное сечение жил от 35 до 240 мм 2 ;
  • маркировка жил может быть цветовой или же цифровой (от 1 до 4).

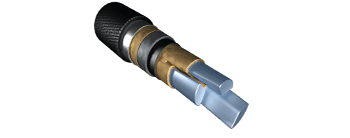

Увидеть конструкцию кабеля силового марки АСБ можете на фото ниже:

Условия эксплуатации

Основные технические характеристики кабеля АСБ это:

  • Рабочее напряжение 1, 6 или же 10 кВ.
  • Частота переменного тока 50 Гц.
  • Рабочая температура от -50 до +50°С, при этом предельно допустимое значение составляет +70°С, если номинальное напряжение 10 кВ и +80°С для кабеля, рассчитанного на напряжение 1 или 6 кВ.
  • Максимальная температура нагрева токопроводящих жил при коротком замыкании: +200°С, при режиме перегрузки — +90°С.
  • Допускается прокладка при температуре не ниже 0°С.
  • Минимальный радиус изгиба 25 наружных диаметров для однопроволочных жил и 15 для многопроволочных.
  • Удельное сопротивление токопроводящих жил на 1 км длины кабеля при температуре +20°С не менее 29,11 Ом для однопроволочных жил и не менее 29,4 Ом для многопроволочных.
  • Удельное сопротивление изоляции на 1 км длины при температуре +20°С не менее 100 МОм для кабеля АСБ рассчитанного на напряжение 1 кВ и 200 МОм для 6 и 10 кВ.
  • Срок службы 30 лет.

Такие технические характеристики кабеля АСБ, как вес и наружный диаметр мы подробно рассмотрели в таблице:

Область применения

Основное назначение кабеля АСБ – передача электрической энергии в стационарных установках электросетей с рабочим напряжение 1, 6 и 10 кВ. Бронированный проводник может быть также использован для передачи электроэнергии в сетях с постоянным током. Чаще всего силовой кабель типа АСБ используют при прокладке электропроводки в земле.

Обращаем Ваше внимание на то, что почва должна иметь низкую или среднюю коррозийную активность при применении марок АСБ и АСБл. При высокой коррозийной активности необходимо использовать марку АСБ2л. В этом и есть основное отличие между несколькими типами кабеля.

Важное условие эксплуатации проводника – при его прокладке должны отсутствовать блуждающие токи в земле, а также кабель не должен подвергаться растягиванию. Увидеть, как прокладывают проводник, Вы можете на видео ниже:

Наиболее популярными маркоразмерами силового кабеля АСБ являются 3х70; 3х95; 3х120; 3х150; 3х185; 3х240;. Если Вы ищите аналог проводника, лучше выбрать марки с такими названиями, как ЦАСБ или же АСБШв.

Что касается производителей, самыми надежными на сегодняшний день считаются такие заводы изготовители, как ООО «Камкабель», ЗАО «Кавказкабель», ЗАО «Завод Москабель» и ООО «ГК «Севкабель».

Будет интересно прочитать:

Силовой кабель марки АСБ

Кабель АСБ — это «тяжелый» алюминиевый кабель, снабженный несколькими слоями защиты и предназначенный для работы в сетях высокого напряжения — от 1 до 10 кВ. Отличительной особенностью данного класса кабельной продукции является сфера применения — этот вид кабеля специально сконструирован для прокладки в земле, без обустройства дополнительных защитных конструкций. Его многооболочечная структура надежно предохраняет токоведущие жилы от зубов грызунов, случайного повреждения в результате сельскохозяйственных и/или ремонтных работ, и так далее.

Расшифровка названия

Расшифровка названия АСБ — здесь все традиционно.

  1. А — алюминиевые жилы.
  2. С — свинцовая оболочка (первый уровень защиты).
  3. Б — броня (второй уровень защиты).

Броня, в отличие от первой металлической оболочки из свинца, всегда выполняется из стали. Кроме того, между первым и вторым слоем металла есть еще несколько защитных прослоек из различных материалов. Есть вариации кабеля АСБл и АСБ2л — литера «л» в данном случае означает одну или две дополнительных ленты из битума — смолы, получаемой из нефтепродуктов. Эти ленты служат для придания кабелю дополнительной стойкости к химически активным средам.

Маркировка для различения жил в кабеле используется либо стандатная цветовая — красный, синий, черный, желто-зеленый — либо цифровая: на индивидуальную оболочку каждого проводника с определенным коротким шагом наносится арабская цифра.

Читать еще:  Как выбрать насос для полива огорода

Обратите внимание: одножильный кабель АСБ может быть помечен как АСБож — «одна жила».

Конструктивные особенности

Кабель АСБ представляет собой композит из последовательно наложенных друг на друга слоев различных материалов, каждый из которых играет свою роль в обеспечении защитных свойств. Данный кабель должен соответствовать ГОСТу 18410–73.

  1. Основа конструкции — проводники из алюминия. Они могут быть как однопроволочными, так и многопроволочными, секторной или круглой формы. Допускается наличие в одном кабеле 2–3 жил секторной формы, и одной — круглой, но не наоборот. Сечение каждой жилы — от 35 до 240 мм квадратных. Количество жил — от 1 до 4.
  2. Индивидуальная изоляция жил — на основе бумаги, пропитанной специальным диэлектрическим составом.
  3. Поясная изоляция (первая общая оболочка). Для кабелей, рассчитанных на 1 кВ, выполняется из того же материала, что и индивидуальная. Но кабель АСБ, рассчитанный на ток напряжением в 6 или 10 кВ, будет иметь поясную изоляцию из полупроводящей бумаги.
  4. Первая металлическая оболочка из прессованного свинца.
  5. Защитная подброневая «подушка» на основе битума, крепированной бумаги или полиэтиленфталата (у разных производителей может различаться).
  6. Собственно броня из двух завитых в спираль стальных лент.
  7. Наружная оболочка из стекловолокна, пропитанного битумом.

У кабелей марок АСБл и АСБ2л между слоями свинца и стали присутствуют дополнительные защитные ленты. Дело в том, что свинец (как, впрочем, и алюминий) — достаточно активный с химической точки зрения металл, он легко вступает в реакции с другими веществами. Но нужно отметить, что существенным превосходством по коррозионной стойкости перед своими собратьями обладает только АСБ2л.

Технические характеристики

Эта разновидность кабельной продукции отличается высокой степенью надежности при возникновении различных нештатных ситуаций. Так, основные ТТХ провода АСБ следующие:

  • штатное напряжение работы — 1/6/10 тысяч вольт в зависимости от сечения и назначения кабеля;
  • ток — переменный частотой 50 Гц или постоянный;
  • рабочая эксплуатационная температура — от –50 до +50 градусов Цельсия;
  • предел нагрева во время эксплуатации — +80 градусов для кабелей на 1 и 6 тысяч вольт, и +70 — для продукции на 10 тысяч вольт;
  • максимальный аварийный нагрев равен 90 градусам по Цельсию;
  • в режиме короткого замыкания силовой кабель типа АСБ «держит» +200 градусов в течение 4 минут;
  • сопротивление кабеля АСБ (проводников) составляет 29.11 Ом для однопроволочных и 29.4 Ом для многопроволочных жил на 1 км трассы. Данные релевантны для температуры окружающей среды +20 градусов;
  • сопротивление изоляции составляет 100 МОм на 1 километр для провода, рассчитанного на 1 кВ, и 200 Мом/км — для продукции, предназначенной для передачи 6 и 10 тысяч вольт;
  • радиус изгиба — 25 собственных диаметров для однопроволочного типа, и 15 — для многопроволочного.

При всем этом прокладка кабеля в земле без предварительного подогрева допустима только при температуре окружающей среды не ниже 0 по Цельсию. Расчетный срок службы — 30 лет, гарантийный — 5 лет с момента укладки, но монтаж должен происходить не более чем через год с момента покупки.

Строительная длина варьируется от 350 до 450 м в зависимости от сечения. Минимальная масса кабеля АСБ составляет 1947 кг/км (данные для трехжильного провода сечением 35 мм).

Сфера применения

Поскольку это тяжелый и негибкий, но при этом очень прочный провод, основное его назначение — прокладка линий электропередач высокого напряжения напрямую в земле, траншейным способом. Он также может использоваться для прокладки в шахтах, коллекторах и тому подобных местах, но это нецелесообразно, так как для них существуют более подходящие типы кабелей.

Обратите внимание: провод АСБ вне зависимости от подтипа не предназначен для прокладки на наклонных поверхностях, особенно с большим перепадом по высоте!

Провод типа АСБ и АСБл можно прокладывать в почве с низкой и умеренной коррозионной активностью. Коррозионная активность определяется по отношению к стали, свинцу и алюминию, так как все три этих металла присутствуют в составе провода. Основной показатель — величина pH, плюс присутствие в почве ионов некоторых активных веществ.

Единственное, чего не должно быть в почве в зоне прохождения кабельной трассы — это наводок блуждающих токов. Кроме того, провод не должен подвергаться нагрузкам, приложенным продольно, так как он боится растяжения. Алюминий недостаточно стоек на разрыв.

Кабель типа АСБ2л можно применять в химически активных грунтах, с высокой степенью коррозионной активности. Хотя нужно учитывать, что природа непостоянная, и с течением времени свойства грунта могут значительно измениться.

Видео по теме

Технические характеристики кабеля АСБ

Существует достаточно большое количество марок электрических кабелей, которые используются для подведения электрического тока от трансформаторных подстанций к зданиям. Один из таких видов – кабель АСБ. Он предназначен для установки в сетях с напряжением 1,0; 6,0 и 10 кВ. Чаще всего кабель прокладывают в земле, при этом учитывается коррозионная активность грунта. Она должна быть низкой или средней. Итак, кабель АСБ – расшифровка и технические характеристики.

Читать еще:  Как повесить ковер на бетонную стену

Расшифровка марки

Трехбуквенная аббревиатура обозначает следующее:

  • буква «А» говорит о том, что жилы в кабеле изготовлены из алюминия;
  • «С» – это свинцовая оболочка;
  • буква «Б» обозначает, что данный тип кабеля является бронированным, броня которого – это две стальные ленты, обернутые вокруг конструкции.

Подтипами кабеля АСБ являются марки АСБл и АСБ2л. Кстати, последняя может быть использована в грунтах с высокой коррозионной активностью. Буква «л» обозначает, что в конструкции кабельного материала используется битумная лента, расположенная под стальной ленточной броней.

Конструктивные особенности

Что касается алюминиевых жил, то они могут быть как круглого сечения, так и секторного. При этом они могут быть монолитными (состоящими из одной проволоки) или многопроволочными. Основной тип изоляции – пропитанная специальным составом вязкого типа бумага.

Далее устанавливается свинцовая оболочка. Между ней и броней укладывается так называемая подушка. Это, по сути, битумный слой, покрытый сверху или полиэтилентерафлататными волокнами, или крепированной бумагой. Следующий слой – стальная броня из двух лент. И последний – это стеклопряжа, пропитанная битумом. Солидная конструкция, многослойная, вот почему кабель АСБ можно использовать для монтажа электрической подающей сети в грунте.

Производители предлагают два варианта маркировки алюминиевых жил: цветовую и числовую (от 1 до 4). Сечение кабеля варьируется в диапазоне от 35 мм² до 240. В паспорте маркировка производится вот по такому шаблону (например): АСБ 3х240, то есть, трехжильный проводник сечением 240 мм².

Технические характеристики АСБ

  1. О рабочем напряжение уже упоминалось – это 1; 6 или 10 кВ.
  2. Частота тока 50 герц. Хотя кабель АСБ может быть установлен и в сеть с постоянным током.
  3. Температура эксплуатации от -50С до +50С. Если проводник установлен в сеть напряжением 10 кВ, то допустимое значение температурного режима не должна превышать +70С. С напряжением 1 и 6 кВ этот показатель будет не выше +80С.
  4. В случае с коротким замыканием алюминиевые жилы могут выдержать температуру до +200С. В случае перегруза до +90С.
  5. Монтаж кабеля можно производить при температуре не ниже нуля градусов.
  6. Сопротивление жил на один километр длины проводника (для монолита) составляет 29,11 Ом, для многопроволочного – 29,4 Ом. Это при условие, что температура эксплуатации будет +20С.
  7. Сопротивление изоляционного слоя на один километр длины кабеля не больше 100 мОм. Это для тех¸ которые устанавливаются в цепь напряжением 1 кВ. Для напряжения 6 или 10 кВ сопротивление изоляции будет не меньше 200 мОм.
  8. Радиус изгиба (минимальный) – 25 диаметров для монолитных жил, 15 для многопроволочных.
  9. Гарантированный срок службы – 30 лет.

С размерными и весовыми характеристиками кабеля АСБ можно ознакомиться в таблице ниже:

Как уже говорилось выше, существует несколько подвидов кабеля АСБ. К примеру, АСБГ, его расшифровка та же, только добавляется буква «Г», которая обозначает, что отсутствует наружный защитный покров. ЦАСБ – это проводник, который пропитан специальным нестекающим составом. Марка используемой пропитки NAPELEС от фирмы “BP”. АСБШВ – в нем используется наружный покров из ПВХ пластиката.

Большое разнообразие подтипов кабелей АСБ (расшифровка теперь вам понятна) дает возможность увеличить область их использования. То есть, это не только укладка в грунт, но и монтаж по воздуху. К тому же у каждой модели свои электрические характеристики, которые в основном касаются температурного режима эксплуатации. А это опять-таки расширяет возможности их применения.

Кабель АСБ: расшифровка, технические характеристики

Кабель АСБ, в этой статье я решил рассказать о нем. Данный кабель часто используется для различных монтажных работ. Но, в тоже время сложно найти его нормальное описание. Я долго думал, как же о нем рассказать, и понял, что нужно выбрать только самое главное, все это вы и узнаете в данной статье.

Область применения кабеля АСБ

Основная задача такого кабеля передавать электрическую энергию на стандартные установки, имеющие рабочее напряжение 1, 6 и 10 кВ. Если проводник бронированный, его можно использовать даже в сетях с постоянным током. Из-за крепкой брони и устойчивости к внешним воздействиям его часто прокладывают под землей.

Однако за землю хочется отметить, ведь если она имеет большую коррозийную активность лучше применять марку типа АСБ2л, она имеет более серьезную устойчивость и не растягивается со временем.

Кабель АСБ расшифровка

Начнем с расшифровки:

  • А – означает что жилы в нем алюминиевые.
  • С – оболочка выполнена из свинца.
  • Б – присутствует дополнительная защита.

Можно выделить и типы АСБл и АСБЛ2л. «Л» в этом случае означает, что в кабеле есть дополнительный слой битум – ленты, она находится пол броней. Вот такое имеет кабель асб описание. Сложного ничего нет, даже начинающий электрик с легкостью справится с его расшифровкой.

Конструкция кабеля АСБ

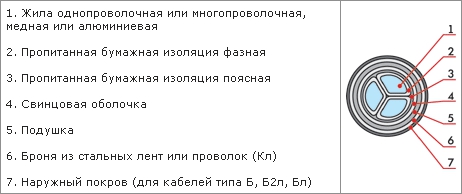

Чтобы вам было понятней, я решил это изобразить на целой схеме. Хочу сразу отметить, что кабель АСБ 3х240, 3х120 имеет схожую конструкцию.

  1. Токопроводящая жила из алюминия.
  2. Изоляция жила из пропитанной бумаги.
  3. Изоляция поясная, подробней узнайте в статье: Изоляция проводов.
  4. Свинцовая оболочка.
  5. Подушка, которая находится под броней.
  6. Двойная броня из стали.
  7. Наружная оболочка.
Читать еще:  Шторы с жестким ламбрекеном: идеи для декора окна

Как проложить кабель АСБ под землей: видео

Кабель АСБ технические характеристики: вес, сечение, диаметр

Чтобы вам было понятней, я решил, приготовить для вас целую схему, так вы поймете кабель АСБ токовые нагрузки.

Первая таблица покажет вам основные параметры

Характеристики: АСБ-1,АСБл-1, АСБ2л-1 до 1 кВ

Характеристики: АСБ-6, АСБ2л-6 до 6 кВ

Характеристики: АСБ-10, АСБл-10, АСБ2л-10 до 10 кВ

Эти таблицы помогут вам окончательно определиться с вопросом: как выбрать кабель АСБ, но хочу заметить, термопарный провод обладает совсем другими характеристиками.

Условия эксплуатации

  • Рабочее напряжение от 1.6 до 10 кВ.
  • Переменный ток составляет 50 Герц.
  • Рабочая температура от -50 до +50.
  • Максимальная температура – 200 градусов, если режим перезагрузки 90 градусов.
  • Нельзя прокладывать если температура ниже нуля.
  • Радиус изгиба 20 диаметров.
  • Удельное сопротивление токопроводящих жил составляет на один километр длины – 29,11 если температура ровняется 20-ти градусам с плюсом.
  • Срок службы может достигать 30 лет при правильном использовании.

Из самых популярных моделей кабеля АСБ стоит выделить: 3х70; 3х95; 3х15; 1х150; 3х240. Если говорить за аналоги, то здесь они есть и имеют названия АСБШв и ЦАСБ.

Кабель АСБ

  • Описание
  • Сечения
  • Аналоги
  • Популярное

Описание кабеля АСБ:

Силовой кабель АСБ — это устройство с пропитанной изоляцией из бумаги, передающее и распределяющее электроток в установках стационарного типа, а также в сетях, рассчитанных на прохождение постоянного тока. Переменное напряжение, при котором функционирует данный кабель, — в пределах от 1, 6 и 10 кВ, частота — 50 Гц.

Область применения кабеля АСБ

Данный тип кабеля широко применяется в промышленной сфере, он может быть проложен практически в любых помещениях и в любых условиях, включая прокладку в слое грунта. Это становится возможным благодаря особой структуре кабеля, слабо подверженной деформации и растягиванию.

Информация по приобретению кабеля АСБ

АСБ кабель по отличным ценам Вы в любое время можете приобрести у консультантов проекта «RuCabel» в Москве, в Саранске, а также в Пензе, Нижним Новгороде, Воронеже, в Ростове-на-Дону и в других городах России. Вся продукция проходит строгую сертификацию и отвечает всем необходимым нормам качества.

Условия эксплуатации кабеля АСБ

Кабель АСБ становится незаменим при прокладке коммуникаций под землей (в траншеях).
Также монтировать данный кабель можно на трассах:
а) с низким уровнем коррозионной активности грунта (при наличии либо отсутствии блуждающих токов);
б) со средним уровнем коррозионной активности грунта (при отсутствии блуждающих токов и чрезмерных механических воздействий).

Расшифровка кабеля АСБ

Каждый силовой кабель, как известно, обозначен определенными буквами.
АСБ — в свою очередь представляет собой силовой кабель
— «А» — токопроводящая жила из алюминия;
— «С» — в свинцовой оболочке;
— «Б» — дополнительными лентами стальной брони.

Конструкция кабеля АСБ

Рассмотрим её сложную конструкцию послойно.
— Основой устройства является жила — токопроводник. Она изготовлена из алюминия и бывает двух видов: одно- и многопроволочной.
— Для первого, внутреннего, изоляционного слоя применяют бумагу, которая предварительно пропитывается нестекающим густым составом.
— Для удобства распознавания жилы маркируются: либо с помощью цифр, либо стандартно — разными цветами.
— Небольшое пространство между жилами заполняется плотно свернутой бумагой.
— Прослойка с функцией поясной изоляции выполняется также из бумаги с пропиткой.
— Для кабелей, рассчитанных на 6 кВ и больше, предусматривается наличие экранирующего бумажного слоя со свойствами электропроводника.
— Сверху конструкцию покрывает свинцовая защитная оболочка, стальные бронированные ленты и наружный кожух из гибких, прочных материалов волокнистой структуры.

Технические характеристики кабеля АСБ:

Uраб — 1 кВ, 6кВ, 10кВ.
Номинальная частота — 50 Гц.
Pежим работы, t — от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%.

Срок эксплуатации: 30 лет.
Гарантия: 4.5 лет (со дня начала эксплуатации).
Для ведения монтажных работ без предварительного прогрева t = 0 °С.

tmax доп нагрева жил в процессе работы
— для устройств на 1кВ: +80 °С;
— для устройств на 6, 10 кВ: +70 °С.

tmax доп нагрева жил:
— в аварийном состоянии: +90 °С.
— при коротком замыкании: +200 °С.

Rmax изгиба в процессе прокладки:
— для одножильных кабелей — 25 наружных ∅;
— для многожильных кабелей — 15 наружных ∅.

Строительная длина при сечении:
— от 70 мм2 — 300 — 450 м.
— от 90 мм2 до 120 мм2 — 250 — 400 м.
— от 150 мм2 и выше — 200 -350 м.

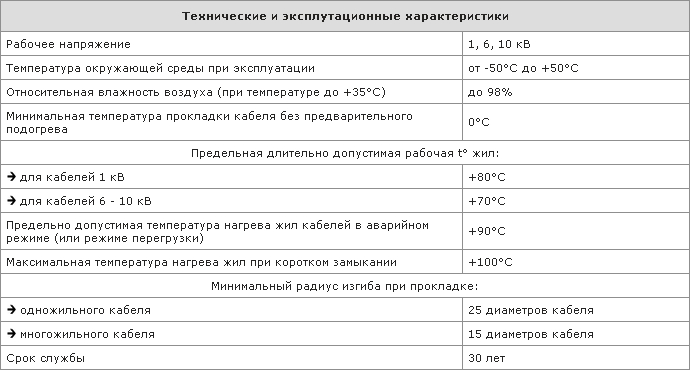

Нагляднее предоставлено в таблице:

Монтажные работы

Монтаж силового кабеля АСБ можно вести как внутри помещений, так и стенам, а также на специальных трассах, в грунте. Универсальность АСБ позволяет проводить сборку кабеля даже в непосредственной близости к источнику тепла или, напротив, в промерзшей земле. Важно, чтобы температура среды держалась в процессе работ на нуле.

Обозначение в нормативных документах

Коды ОКП для силового кабеля АСБ следующие:
353511 (1кВ), 353513 (6, 10 кВ).
Изделие изготавливается в соответствие с ГОСТ 18410-73.
