Ншви наконечник для обжатия проводов

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Наконечник штыревой втулочный изолированный для проводов и его опрессовка

Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).

Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.

Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.

Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.

Втулки изолированные штыревые

Наконечник штыревой втулочный изолированный для насадки на провода состоит из двух частей:

  1. проводник — трубочка длиной в несколько десятков миллиметров. Именно эта часть будет обжата.
  2. изоляция — пластиковый элемент в разном цвете и толщине, в зависимости от размера кабеля для которого предназначен наконечник.

Разумеется их можно купить в различных размерах, чтобы они идеально соответствовали поперечному сечению обжимаемого кабеля. Вот таблица основных характеристик:

Стоит объяснить, как описываются различные размеры изолированных наконечников. На примере меток на рисунке видно:

  • HI — Тип продукта в виде символа.
  • 2,5 — клемма предназначенная для зажима одиночного провода с максимальным поперечным сечением 2,5 мм2.
  • 2 X 2,5 — клемма предназначена для затягивания двух проводов, каждый из которых имеет максимальное поперечное сечение 2,5 мм2.
  • / 8 — длина проводящего элемента в миллиметрах.

Значит если вы видите в магазине символ «HI 2 X 1.5 / 8», это означает, что в упаковке имеются изолированные наконечники, предназначенные для затягивания двух проводов, каждый с максимальным поперечным сечением 1,5 мм2 и длина проводящего элемента — 8 мм.

Обратите внимание: со стороны изоляции отверстие одиночного наконечника круглое, а отверстие двойного имеет прямоугольную форму, так что два провода могут быть расположены рядом друг с другом.

Обжиматель для штыревых втулок

Обжим для штыревых наконечников состоит из ряда углублений и язычков, каждый из которых имеет разный размер. Каждая дырка используется для зажимания втулок своего размера.

На каждом отверстии имеется число, определяющее для какого сечения кабеля предназначено данное отверстие. Например вот этот обжим может зажимать провода с поперечным сечением от 0,5 мм до 16 мм квадратных.

Обжимные инструменты другого типа

Обжимные инструменты различных производителей имеют свою форму, но когда дело доходит до самого удобного варианта — отметим автоматический обжимник.

Такой девайс не требует поиска отверстия, которое лучше всего подходит для данного наконечника. Отверстие одно, и во время зажима оно автоматически приспосабливается к вставленному концу муфты и зажимам.

На различных сайтах и интернет-магазинах этот тип обжимной машины называют универсальным, но диапазон поперечных сечений проводников которые он поддерживает обычно ограничен, например от поперечного сечения 0,25 до 6 мм2 или от 6 до 16 мм2. Более универсальными, с точки зрения диапазона поперечного сечения проволоки, являются ручные обжимки типа показанного выше.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

  1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
  2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

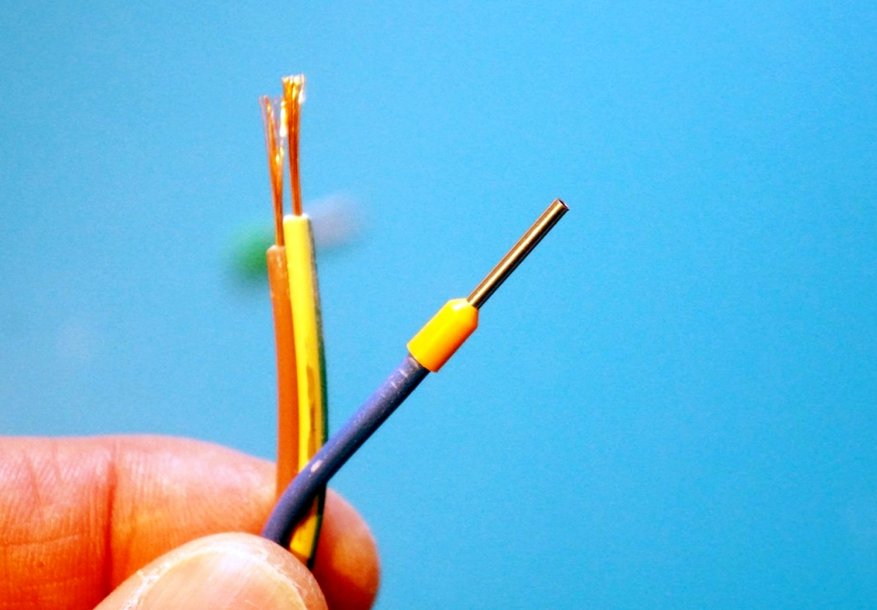

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

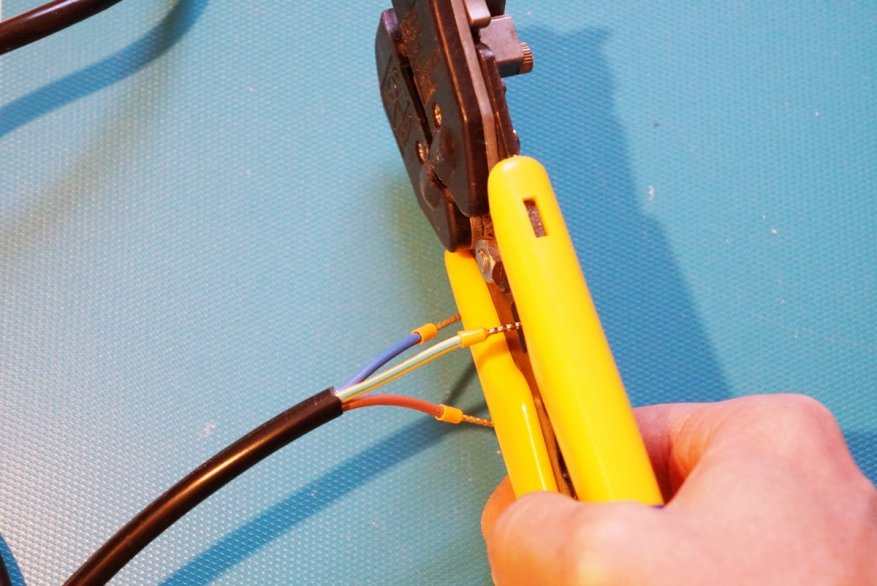

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Скручивание проводов перед обжимом

Теперь о скручивании проводов. Некоторые выполняют эту операцию каждый раз, потому что после того как это будет сделано, удобнее засовывать провода в концевой штырь (трубку).

Можно конечно и так, эффект в конечном счете идентичен.

Но при скручивании проводов ошибочно вкручивать их по очереди, а затем попытаться свернуть вместе. Кабели с таким скручиванием имеют большее поперечное сечение и могут не входить в отверстие втулки.

Читать еще:  Как правильно питаться, чтобы убрать лишний жир с живота и боков? Как быстро убрать живот и бока в домашних условиях

Варианты опрессовки втулок

Можно использовать провода с другими поперечными сечениями наконечников. Не всегда есть все типы клемм для втулок под рукой. Например, чтобы зажать один провод 1,5 мм², можно использовать наконечник 2 х 0,75. Конечно это не профессионально, потому что изоляция наконечника не подходит идеально, но в большинстве случаев он отлично выполняет свою задачу.

Когда необходимо зажимать, например, три провода, стоит использовать один терминал с соответствующим большим поперечным сечением. Одиночный наконечник имеет круглую форму изоляции, которая будет лучше для трех проводников, чем квадратная изоляция. Например хотим соединить три провода с поперечными сечениями: 2,5 мм2 — 2 шт. и 1,5 мм2 — 1 шт. Стоит попробовать использовать один терминал для проводов 6 мм2. Должно отлично подойти.

Наконечник штыревой втулочный — цена

Наконечник штыревой втулочный можно купить в магазинах России от 1 рубля за штуку. Более крупные и дорогие изделия могут доходить и до 30-ти рублей. Обычно они продаются в пачках или универсальных наборах на несколько десятков штук.

Выводы и пожелания

Мы уверены что эта полезная инструкция позволит вам успешно обжимать провода штыревыми втулочными наконечниками. В любом случае ещё одну интересную идею вы уже восприняли, прочитав эту статью. А если остались вопросы — спросите в комментариях.

Для чего нужны наконечники НШВИ и НШВИ-2?

Конструкция наконечника

Наконечник состоит из двух частей:

  1. Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
  2. Изолированный фланец из полиамида.

Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:

Наконечники НШВИ бывают двух видов: одинарные и двойные. Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.

Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.

На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:

Область применения и правила опрессовки

Применение НШВИ позволяет уберечь проводник от перегревания в следствии повреждения контакта, от пережатия или перелома токоведущей жилы при сильном затягивании винтового контакта. Они защищают жилы кабеля от повреждения, благодаря тому, что винтовой зажим соприкасается с трубкой наконечника, а не с самой жилой. При этом прочность контакта не пострадает, а наоборот усилится. На фото наглядно показано, как выглядит провод, обжатый наконечником:

Существуют разные размеры гильз, исходя из сечения проводника. Для удобного использования, производитель промаркировал их в разные цвета, что вы уже заметили. Практически у каждого производителя цветовая маркировка отличается, а у дешевых изготовителей такая маркировка вообще может отсутствовать.

Процесс обжатия не трудоемкий и простой, однако необходимо подойти ответственно к подготовительной работе. Перед тем, как обжать провод, его следует аккуратно зачистить с помощью съемника изоляции, стриппера или специального ножа. Например, съемник изоляции или стриппер ускоряют процесс снятия изоляции, также они очень удобны в применении.

Ошибки при обжиме проводников наконечниками, а также правильная установка НШВИ наглядно показаны на фото:

В отношении использования специального инструмента, электрик может сам определить – он ему нужен или нет. Такая зачистка осуществляется ровно по длине гильзы, в которую будет всунут кабель.

Следующий этап – это одевание гильзы на изолированную часть кабеля, но перед этим следует правильно выбрать необходимый диаметр НШВИ. Для обжатия используют пресс-клещи или клещи обжимные.

Важно знать, как пользоваться пресс-клещами, в противном случае кабель будет закреплен не надежно. Поэтому в начале следует вставить зачищенный конец провода в гильзу, далее в паз пресс-клещей ставится сформированный наконечник, и его изоляционная часть должна быть впритык расположена к корпусу клещей. После следует зажать рукояти пресс-клещей, далее можно готовое соединение подключить к электрооборудованию. На фото ниже наглядно показано, как должна быть выполнена опрессовка:

В результате объединения проводов, где применяется НШВИ, получится надежное, качественное соединение, ведь благодаря этим колпачкам получается монолитная конструкция.

Важно также знать, для чего используется наконечник НШВИ-2. Его основное предназначение заключается в соединении двух разных проводов, которые в последствии подключаются в одно гнездо электрооборудования. Принцип опрессовки двойного колпачка абсолютно не отличается от опрессовки одинарного НШВИ. Важно помнить, что колпачок необходимо подбирать по размеру кабеля. Чтобы проводник точно соответствовал диаметру гильзы. Это правило относится к обоим видам НШВИ.

Сечение жилы обозначается первыми цифрами на наконечнике, а следующие цифры, которые написаны через дефис, указывают на длину рабочей части проводного колпачка; измерения указаны в миллиметрах. Основные цвета, используемые для колпачков – это красный (0,5-1,5мм), синий (1,5-2,5мм), и желтый (4,0-6,0мм).

На видео ниже наглядно показано, как обжать провод двойным наконечником НШВИ:

Также важно рассказать об использовании НШВИ для подключения электроприборов. Сегодня самым востребованным проводом, который применяется для подключения розеток и выключателей, а также для разводки проводки и монтажа автоматов в электрощите, безусловно является медный многожильный кабель. Все же он не подходит для винтовых соединений, которые присущи в большинстве видов розеток и выключателей, а также автоматов. Из-за этого кабель, который соединяется в розетке или в автоматическом выключателе, смещается винтом, в следствии этого жилы раздвигаются по гнезду крепления и повреждаются зажимным винтом. Именно поэтому провод теряет надежность соединения, а также качество контакта.

Первоначально, для решения этой проблемы, использовали пайку концов провода, таким образом объединялись все жилы и становились одним целым. Однако такой процесс забирал очень много времени, потому что при монтаже электропроводки устанавливается не один десяток розеток и выключателей, не говоря уже о монтаже электрощита, где монтируются автоматы и нулевая шина. Поэтому на сегодняшний день НШВИ является идеальным решением подобных проблем. Если правильно выбрать колпачки по сечению жилы, то установка и монтаж проводника к электрооборудованию составит несколько минут. Выглядеть подключение в итоге будет так:

Следует помнить, что размеры соотношений сечения гильз и кабеля предусмотрены изготовителем, и их необходимо в точности соблюдать. Это позволит избежать проблем с повреждением кабеля и соединение будет надежно работать в течении всего срока эксплуатации. Также необходимо иметь хороший инструмент, который существенно облегчит процесс монтажа, и с помощью которого можно качественно обжать наконечники. Тщательное соблюдение технологических норм будет содействовать надежности и качеству.

Теперь вы знаете, для чего нужны наконечники НШВИ, какие бывают виды и размеры данных приспособлений и что не менее важно — как выполняется их правильная опрессовка. Надеемся, подготовленный материал был для вас полезным и понятным!

Наверняка вы не знаете:

Инструмент для опрессовки наконечников

Всем привет! Думаю, любой рукастый мужик, когда-либо сталкивается с необходимостью повесить светильник, поставить розетку или поменять неисправную вилку у электроприбора, в этот момент встает вопрос, как лучше и качественнее организовать электрическое соединение провода, чтобы оно было надежным и прослужило долго. Об инструменте, который поможет решить это вопрос поговорим в данном обзоре.

Читать еще:  Материал для скважины

Я не буду рассматривать работу с одножильным кабелем, т.к. сейчас, в большинстве случаев, бытовую проводку и кабели электроприборов выполняют из многожильного провода, с ним удобно работать, он более гибкий и меньше подвержен механическим повреждениям при многократном изгибании, чем одножильный.

Есть несколько способов соединения проводов: пайка, сварка, соединение с помощью винтовых клемм, с использованием зажимных соединений и опрессовка. В большинстве электроприборов, электрощитовых элементов, бытовых электрических вилок и электро-установочных изделий (розетки, выключатели итд), используются винтовые или зажимные соединения и вот тут-то и возникает задача аккуратного монтажа многожильного провода. Дело в том, что винт, например, при использовании таких клемников, как ниже на фото, при фиксации многожильного провода, в лучшем случае, сплющивает и «распушивает» провод, уменьшая контакт и увеличивая его сопротивление, а часто, попросту перерезает тонкие проводники из которых состоит многожильный провод:

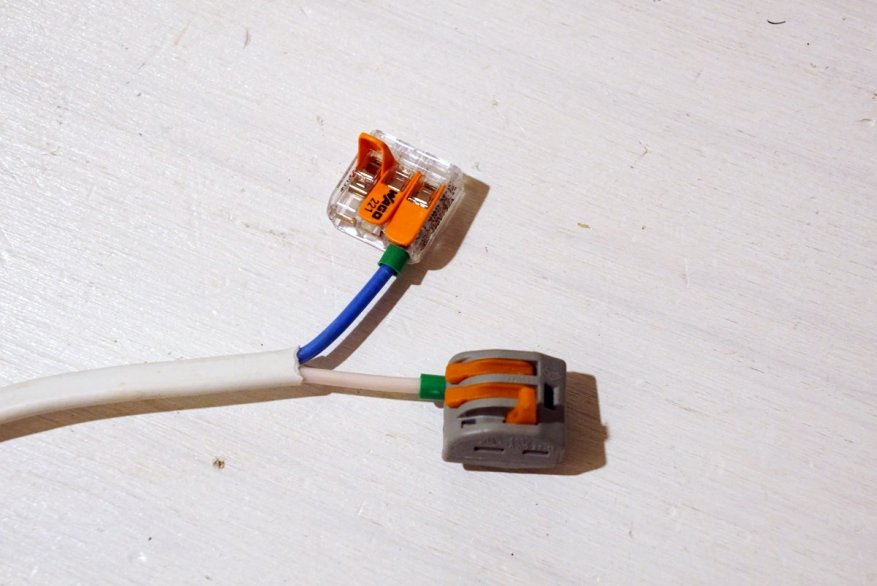

Если же используются зажимные клемы типа WAGO, то для монтажа многожильного провода подойдут зажимные серии WAGO 222 или WAGO 221. Однако, они достаточно крупные и дорогие:

Более компактные и дешевые — серии 2273, но в них многожильный провод уже просто так не заделаешь, т.к. он слишком гибкий, чтобы разжать зажим клеммы:

Поэтому, чтобы надежно выполнить подобное соединение, нужно использовать НШВИ (наконечники штыревые втулочные изолированные), они, с одной стороны защитят тонкие жилы от переламывания и перерезания, а с другой, обеспечат их жесткость.

Наконечники бывают разной длины и диаметра (под нужное сечение провода). Купить НШВИ можно в электротехническом или крупном хозяйственном магазине, а можно заказать ина Алиэкспресс, например, тут.

Бывают еще неизолированные и НШВИ для соединения нескольких проводов:

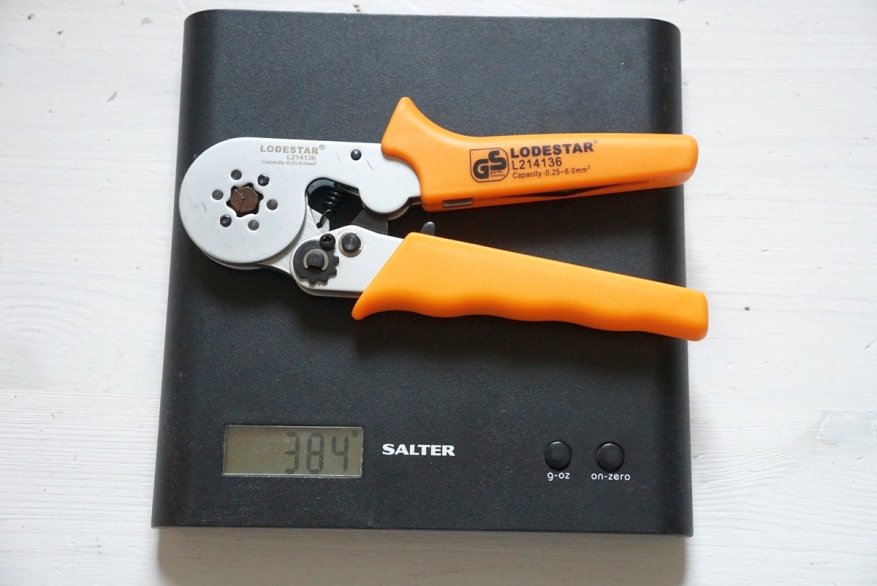

Для монтажа НШВИ и надежной фиксации на проводе, используются специальные обжимные клещи. Например, такой вариант, который я заказал на AliExpress:

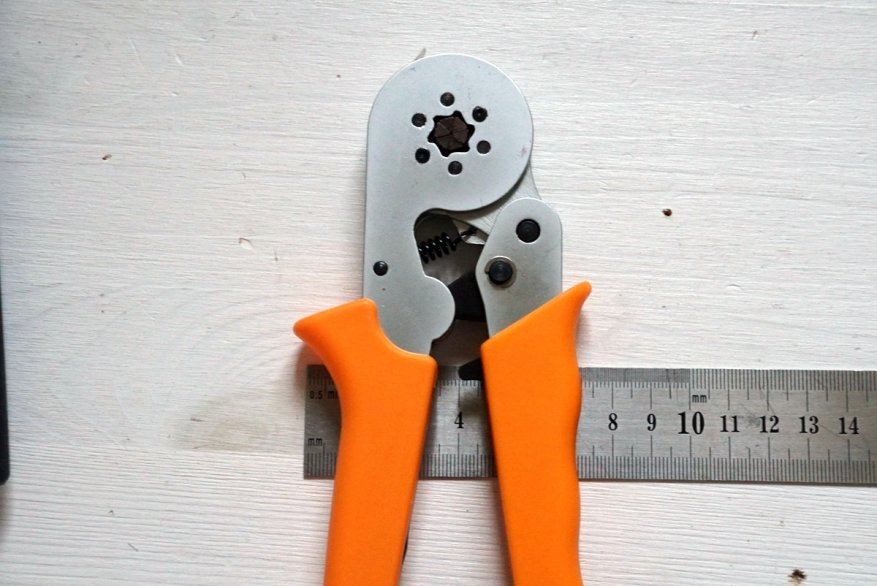

Инструмент подходит для установки НШВИ на многожильный провод сечением от 0.25 до 6 кв.мм:

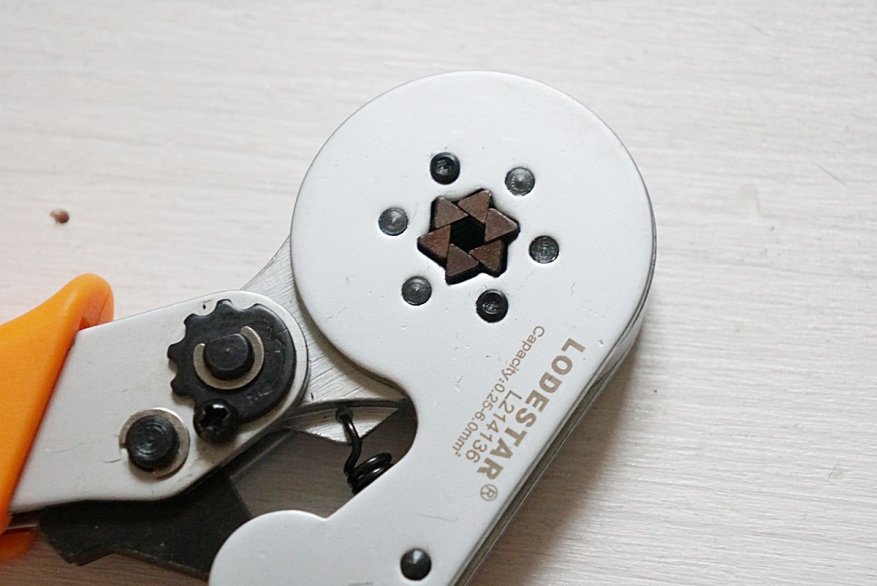

Принцип работы инструмента состоит в следующем: в центральной части установлено шесть пакетов пластинок заостренных кверху, которые при сжатии, равномерно сжимают наконечник на проводе, делая засечки через равные промежутки. Вариантов таких обжимок два, для создания четырех- и шестигранников:

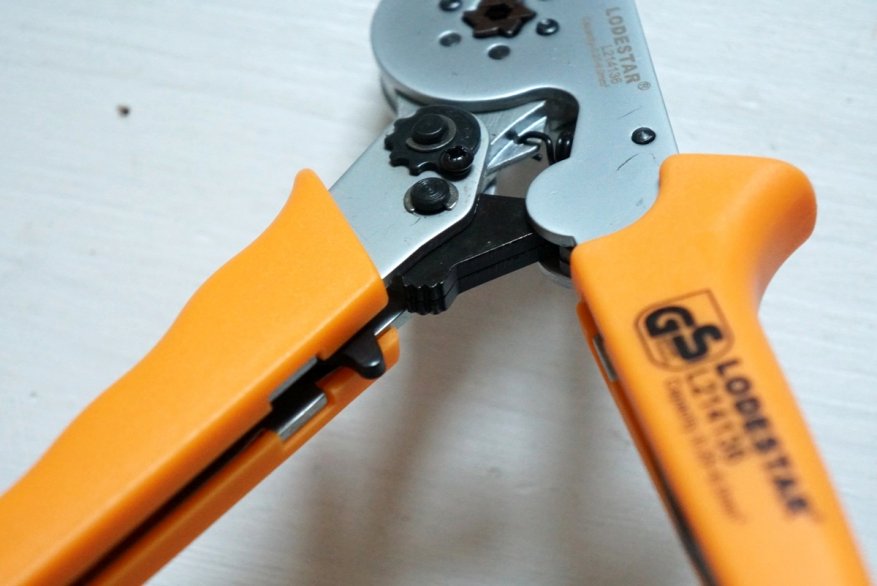

На рукоятке есть винт-регулятор силы обжима:

Работать можно одной рукой, большого усилия прилагать не требуется:

Между ручками есть стопор, для фиксации их в сведенном положении:

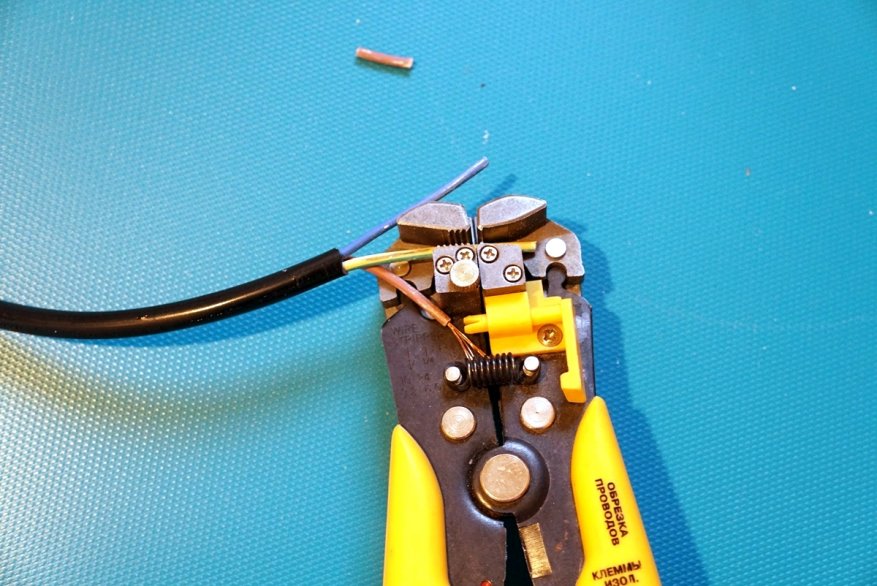

Механизм использования прост. Снимаем изоляцию с многожильного провода стрипером (инструмент для снятия изоляции, можно купить такой вариант).

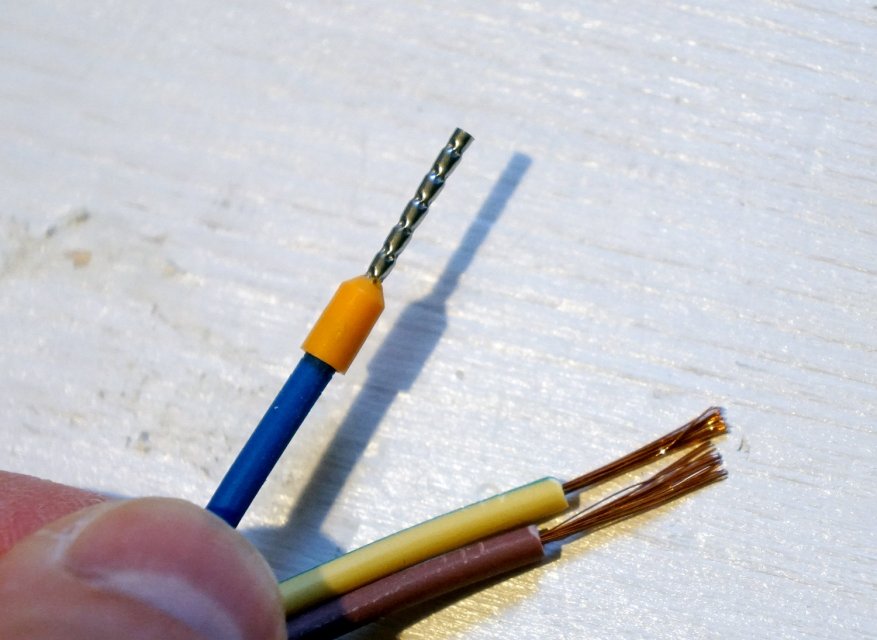

… далее надеваем до упора на оголенный конец провода наконечник:

Отмечу несколько моментов: не рекомендуется перед надеванием наконечника скручивать между пальцами конец провода, это может ухудшить контакт при обжимке. Диаметр НШВИ подбирать нужно таким образом, чтобы он легко надевался на провод (не в натяг, но и чтобы не болтался). После этого вставляем наконечник с проводом в обжимной инструмент и смыкаем рукоятки до упора:

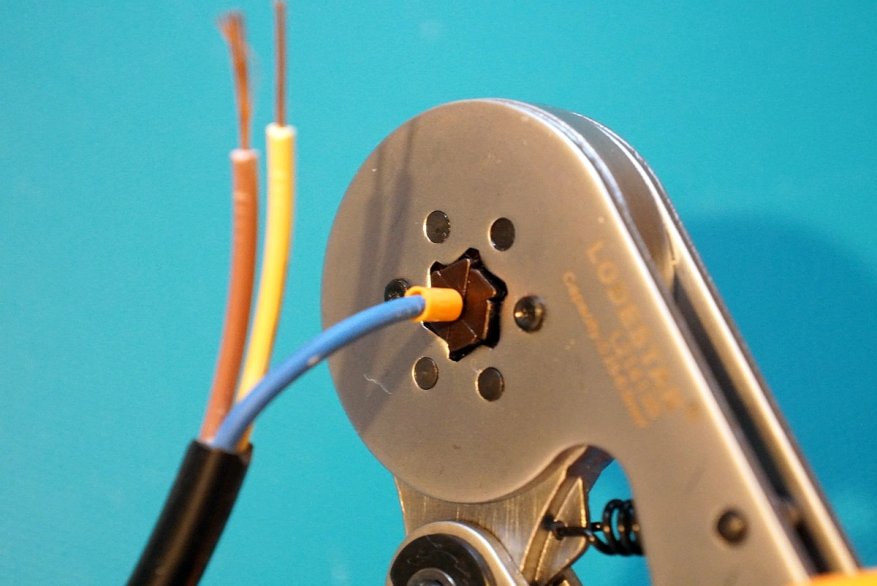

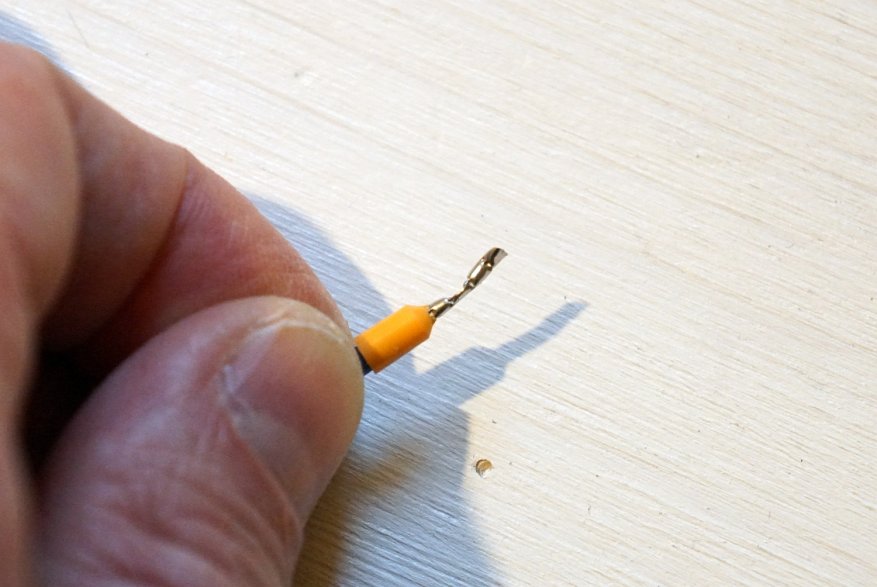

Шесть «губок» инструмента равномерно сжимают наконечник, надежно опрессовывая его на проводе:

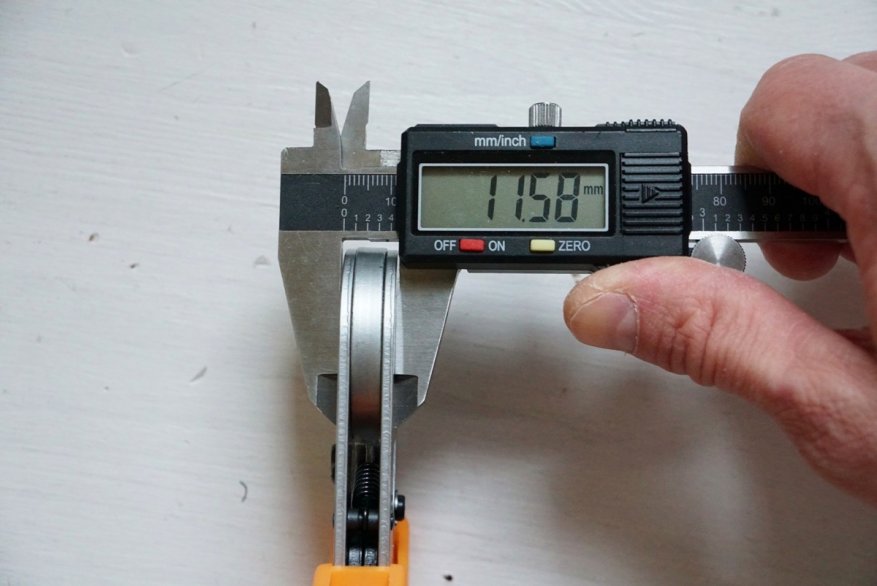

Особых усилий прилагать не нужно, рукоятки сжимаются с некоторым, но не чрезмерным усилием. Обжимать наконечники можно длиной до 12 мм, если вдруг он оказался длиннее, часть можно «откусить»:

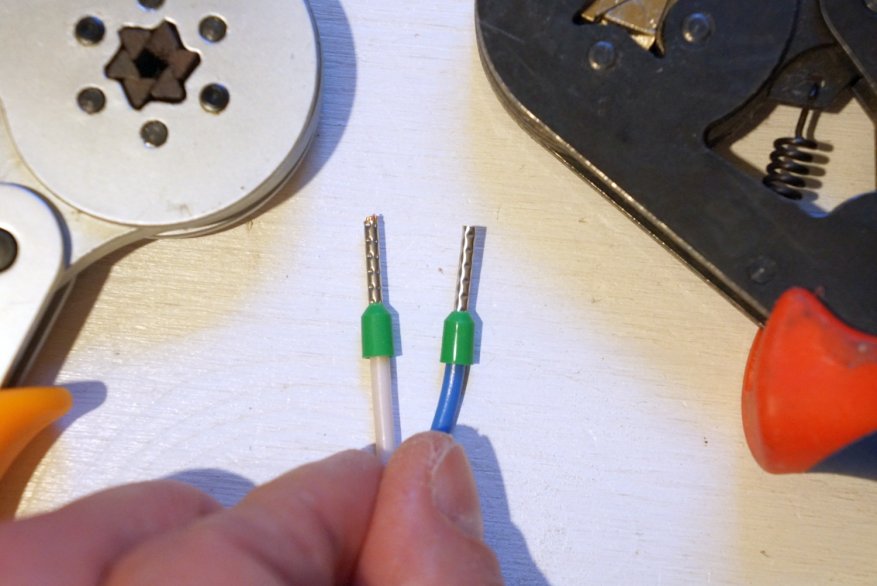

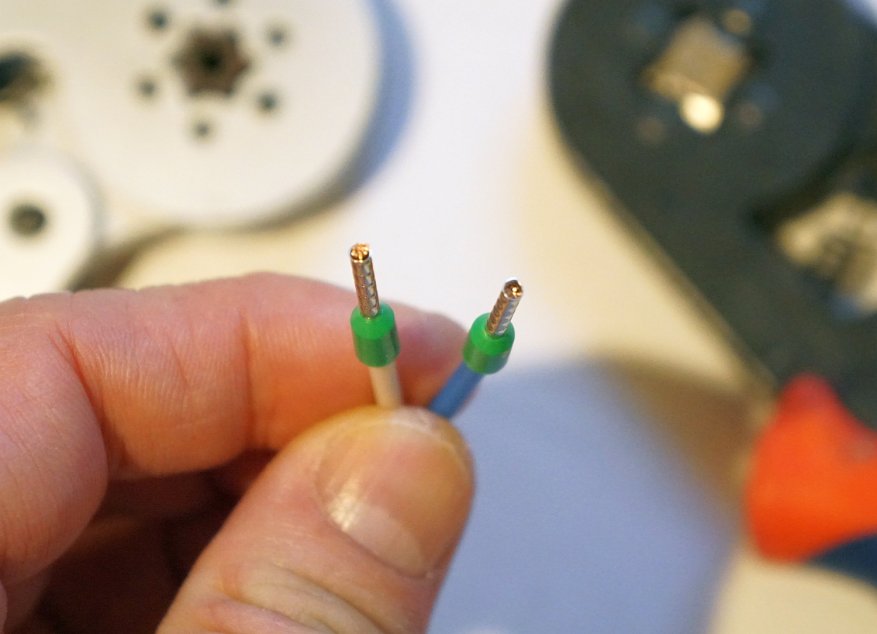

Сравнение НШВИ обжатых под шести- и четырехгранник:

В принципе, отличий, практически нет, но четырехгранные обжатые наконечники большого диаметра, сложнее засовывать в узкие клемы WAGO серии 2273, т.к. углы четырехугольника сильнее упираются в край зажима и его сложнее раздвинуть. Наконечники, если правильно подобран диаметр, держатся на проводе хорошо, сдернуть их с провода можно только плоскогубцами, приложив серьезное усилие.

Примеры использования

Понятно, что проводу без наконечника пришлось бы туго, а наконечник хоть и сжат, но обеспечивает надежный контакт:

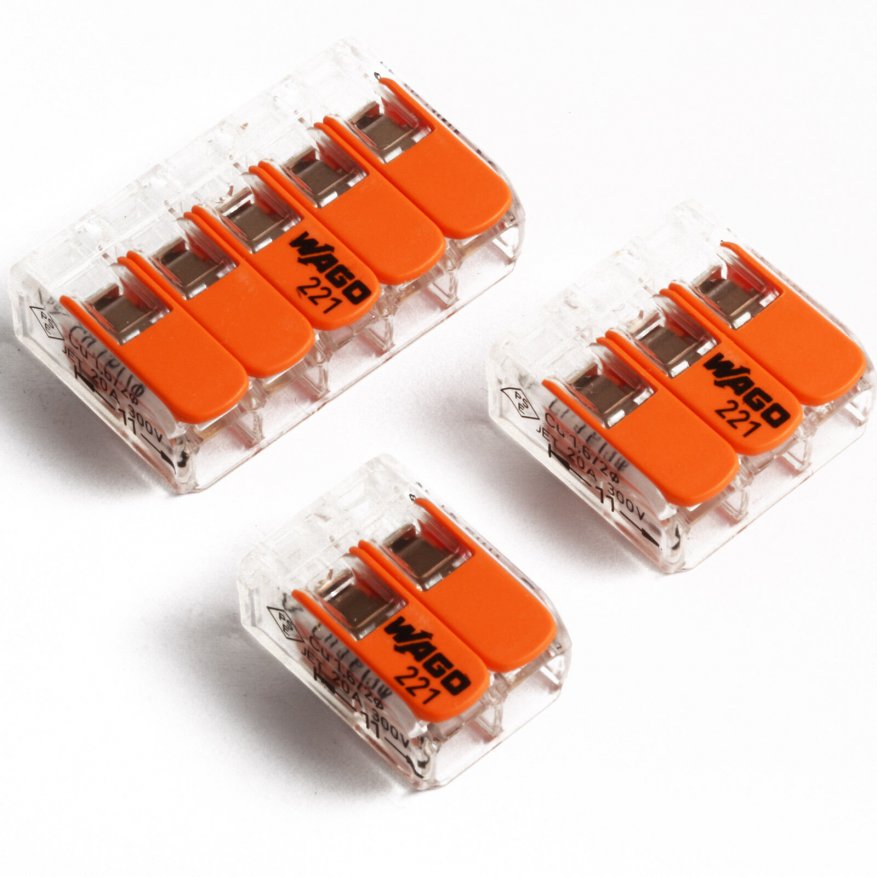

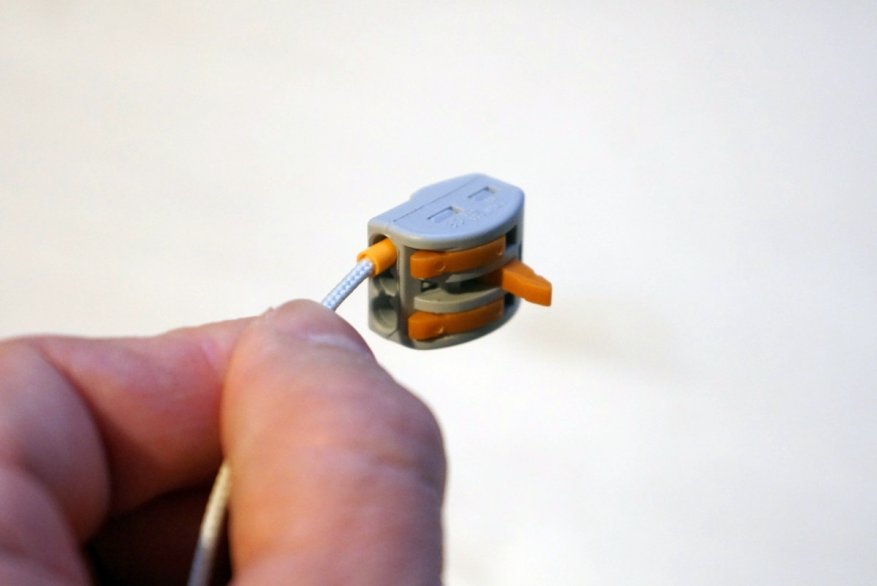

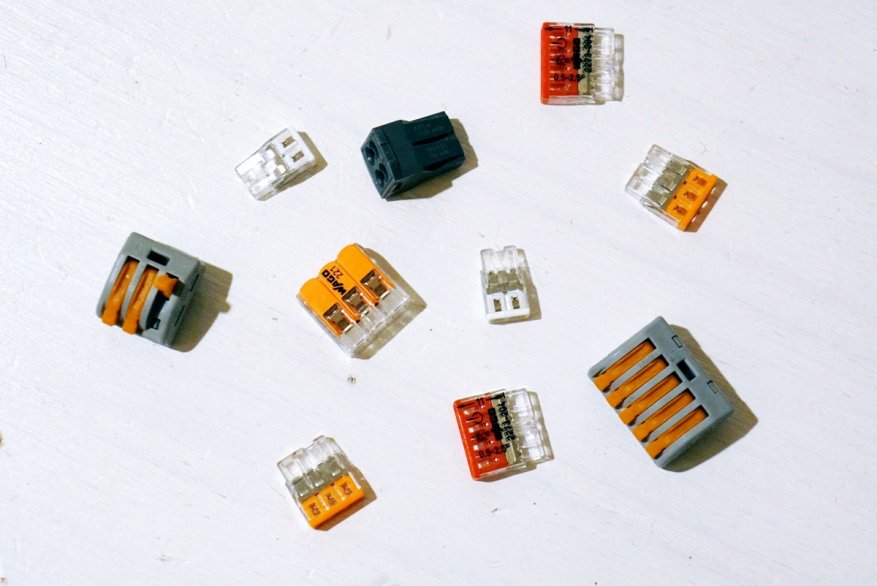

Любые клеммы WAGO:

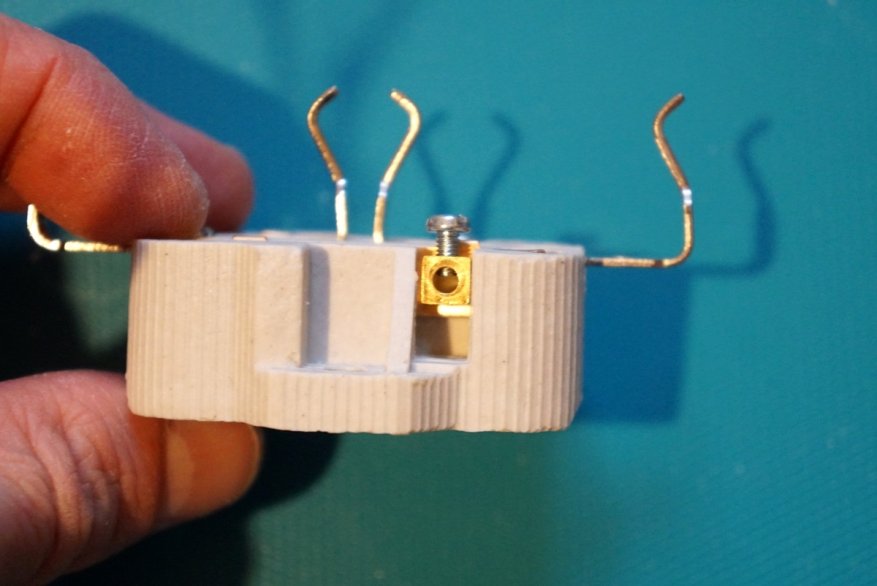

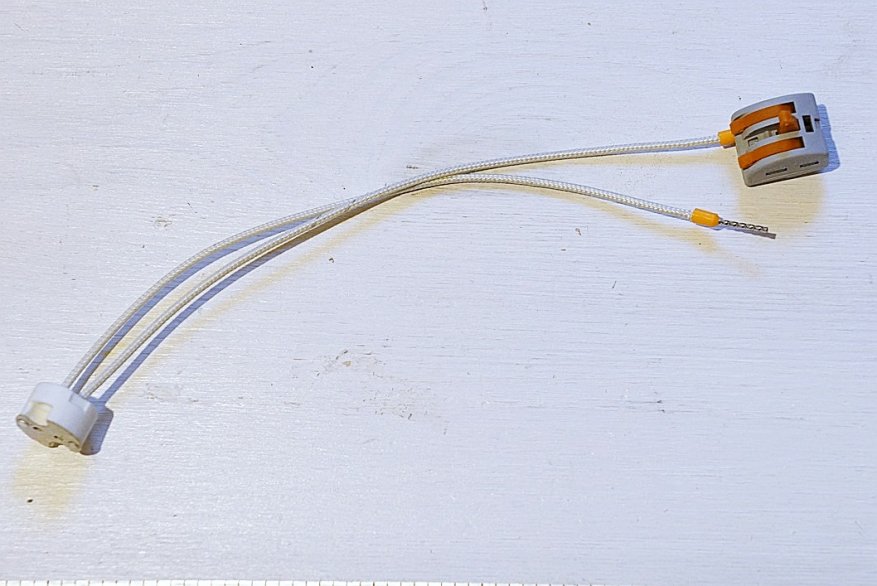

Колодка для светильника и клемма WAGO 222:

Аккуратно и вполне надежно:

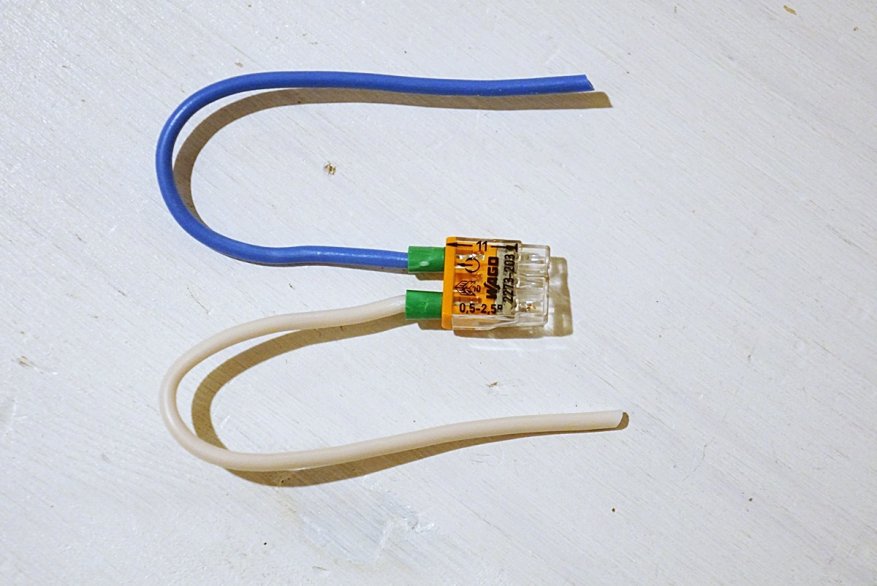

Узкие клеммы 2273 (рекомендую покупать всегда подобные клеммы с токопроводящей пастой внутри, она изолирует соединение от внешней среды, не давая проводам окисляться и позволяет делать соединение проводников из алюминия и меди):

В заключении, скажу, что я подобные обжимные клещи и НШВИ использую дома и на даче уже больше пяти лет, сделал ими достаточно много соединений при установке розеток, выключателей, светильников и других электроприборов, ни одно соединение не вышло из строя. Инструмент очень сильно облегчает работу и позволяет делать всё аккуратно и достаточно надежно. Естественно, у кого-то есть свои предпочтения в монтаже, я свое мнение не навязываю 🙂

Наконечники НШВИ и НШВИ-2, назначение и правильное применение

Наконечник штыревой втулочный изолированный — именно таким образом расшифровывается аббревиатура данного изделия. Изготовлен специально для опрессовки концов медных многожильных проводов. Их использование позволяет очень легко и надежно зафиксировать в любой клемме коммутационного аппарата гибкий провод. Применение специального инструмента и наконечников значительно ускоряют процесс монтажа. В этой статье я расскажу вам о существующих видах и размерах наконечников НШВИ , а также как правильно ими пользоваться.

Существующие виды наконечников

На рынке электротоваров можно найти три разновидности этого изделия, а именно:

НШВИ – наконечники штыревые втулочные изолированные;

НШВ – наконечники штыревые втулочные, но уже без изоляционного материала;

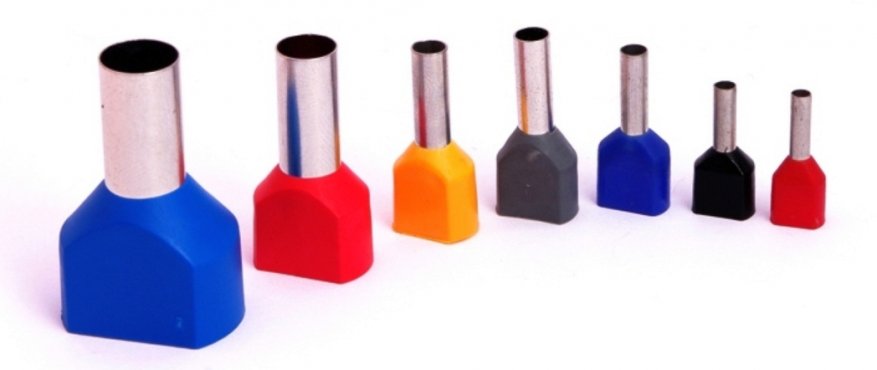

НШВИ-2 – те же наконечники с изоляцией, но предназначенные для соединения сразу двух гибких медных проводов.

Так как наконечники без изоляции практически не применяются, то дальнейший разговор пойдет именно о НШВИ и НШВИ-2 :

Из чего состоит наконечник

Данное изделие выполнено из двух частей, а именно:

1. Токопроводящая трубка, выполненная из луженой электролитической меди.

2. Изолирующая юбка, выполненная из полиамида.

Применение этого наконечника препятствует передавливанию жилы при применении винтового зажима. НШВИ выпускаются рассчитанными на сечение от 0,25 кв. мм до 150 кв. мм. При этом сама втулка в обязательном порядке подвергается гальваническому лужению.

Ознакомиться с размерами и цветовой маркировкой вы можете в этой таблице:

А условное обозначение изделия расшифровывается так: НШВИ 2,5-8 – Наконечник штыревой втулочный изолированный для провода сечением 2,5 кв.мм, неизолированная часть 8 миллиметров (наиболее распространенная длина для наконечников до сечения 4 кв.мм).

Отличие НШВИ от НШВИ-2 заключено лишь в том, что у них разных размеров изолированный флянец, в первом случае он предназначен для одного провода, а во втором для двух проводов.

Где используют и как правильно опрессовывать ими провод

НШВИ уберегает гибкую жилу от передавливания (повреждения) отдельных жил при затягивании винтового соединения. Ведь перетяжка такой жилы без наконечника может привезти к ее излому, а впоследствии перегреву и отгоранию контакта.

А при использовании наконечника клемма зажимает трубку наконечника, а не саму жилу. При этом прочность контакта нисколько не страдает, а даже наоборот усиливается.

А сам процесс обжимки хоть и предельно простой, но требует неукоснительного соблюдения алгоритма действий:

Перед обжатием необходимо выполнить зачистку жил, причем длина зачищенной жилы должна совпадать с длинной втулки наконечника.

Далее берем наконечник, причем его диаметр должен строго соответствовать диаметру зачищенной жилы и вставляем в наконечник таким образом, чтобы изоляция упиралась в начало втулки.

После этого вложите подготовленный наконечник в паз соответствующего диаметра пресс клещей, чтобы при обжимке не задеть изоляционную юбку.

После этого проверьте, не выпирают ли жилы из наконечника, если выпирают, то просто обрежьте их заподлицо с краем втулки.

Все ваше соединение полностью готово .

Алгоритм опрессовки НШВИ-2 ни чем не отличается от вышеописанного плана действий. Запомните, такие наконечники предназначены для соединения двух проводов, которые в дальнейшем будут затянуты под зажим. А вот как самостоятельное соединение (наращивание) проводов его применять нельзя, для этого существуют опрессовочные гильзы.

Читать еще:  Вспененный полиуретан и сферы его использования

Такой способ обжимки идеально подойдет в тех случаях, когда происходит сборка распределительного щитка, а специалистом было принято решение использовать именно гибкий провод. А так же при сборке любых видов переносок и другого оборудования, подключаемого через гибкие питающие шнуры.

Это все, что я хотел вам рассказать о наконечниках НШВИ и НШВИ-2, а также об их применении. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Наконечники штыревые втулочные изолированные – НШВИ

Наконечник штыревой втулочный изолированный, или НШВИ, выполнен в форме гильзы, изготовленной из специальной меди с электролитическими свойствами и пластикового кольца. Применяют их для создания на концах кабелей типовых соединений. Полученные таким образом клеммы гарантируют качественный и долговечный контакт, позволяют избежать деформации и повреждения проводов при использовании винтовых креплений.

Их используют для многожильных медных проводов с сечением до 35 мм². Для улучшения показателя токопроводимости гильзы лудят гальваническим способом. Использование таких изделий позволит сэкономить силы и время при создании и обслуживании электрических соединений.

Назначение

Наконечники втулочные позволяют собрать в одну прочную жилу многопроволочные контакты. В противном случае провод с большим числом жил не получится надежно закрепить. Проволока будет пережиматься, отламываться, уменьшая номинальное сечение провода и ухудшая токопроводимость. Как только такой жгут будет зажат в клемме, жилы распадутся по всему разъему, теряя пропускную способность соединения.

До появления НШВИ такую задачу решали лужением концов. Это позволяло объединить все жилы в один цельный жгут. Но такой способ отнимал много сил и времени.

Применение НШВИ обеспечит качественное соединение при опрессовке провода. Сжимаемая гильза наконечник равномерно распределяет нагрузку на всю жилу. Существуют медные гильзы различных диаметров, с соответствующей им цветовой маркировкой. Опрессовка не вызовет сложностей при наличии специального инструмента.

Маркировка

Встречается множество различных НШВИ, отличающихся конструкцией и сплавами. Помочь в подборке оптимального изделия призвана маркировка.

Аббревиатура НШВИ означает, что это наконечник штыревой втулочный изолированный. Для удобства использования пластиковые фланцы на медных втулках изготавливают различного цвета. Каждому цвету соответствует свой диаметр втулки.

Указанные в маркировке цифры сообщают о необходимом сечении и длине втулки. Если предусмотрена возможность крепления двух проводников из меди, ставится цифра (2).

Так маркировка НШВИ (2) 1,5х8 означает, что гильза выполнена из луженной, медной трубки для двух кабелей сечением 1,5 мм². Длина контактной части — 8 мм.

Как устроен наконечник штыревой НШВИ

НШВИ собирается из двух элементов:

  1. Токопроводящей трубки, изготавливаемой из луженного, электролитического медного сплава.
  2. Изоляционного полиамидного фланца.

Для таких изделий используют специальный сплав меди. Благодаря чему исключается вероятность повреждения проводника в местах фиксации при помощи винтового крепления. НШВИ изготавливают с сечением до 150 мм². Используемый материал подвергается гальваническому лужению. Один из концов трубки развальцовывают для удобства ввода провода.

Подбор НШВИ осуществляется по специальным таблицам. В них же указывается цвет манжета и необходимый для опрессовки инструмент.

Втулки бывают для опрессовки одного и двух контактов. Используя двойную конструкцию можно обжать 2 многожильных провода в один жгут. Применяют их в том случае, если необходимо завести два провода в одно гнездо.

Визуальное отличие в том, что пластиковый фланец более широкий в расчете на два провода.

Как опрессовать втулочные наконечники НШВИ

Опрессовываемый наконечник не является съемным соединением. При неудачной опрессовке или при возникновении необходимости смены наконечника его срезают. Для сжатия втулки применяют специальные пресс-клещи. В комплект к ним входят насадки под разные сечения втулок.

Существуют различные модификации пресс-клещей для обжима втулочных наконечников, модели которых могут выполнять одну или несколько функций. По типу конструкции разделяют их следующим образом:

  1. Универсальные пресс-клещи — наиболее часто встречаемые и удобные в работе. Применяются для удаления изоляции с проводов и опрессовки гильз. Такие клещи помимо опрессовки НШВИ могут применяться и для работы с другими видами наконечников.
  2. Пресс-клещи с устройством контроля нажатия. Эти клещи снабжены специальным устройством, регулирующим степень обжатия проводов и не допускающим повреждения втулки.
  3. Пресс-клещи с шарнирным механизмом. Такая конструкция позволяет повысить силу сжатия для облегчения процесса ручного обжима.
  4. Клещи с храповым механизмом. Конструктивная особенность таких клещей в том, что исключается непроизвольное разжатие инструмента и порча втулки.

Перед опрессовкой необходимо провести ряд подготовительных мер:

  1. Определившись, какая длина трубки требуется, с поверхности провода срезают изоляцию. Длина очищенного кабеля должна соответствовать длине втулки. Для этого используют универсальные пресс-клещи, острый нож или специализированное устройство — стриппер.
  2. Втулка с внутренней стороны имеет развальцовку. Это облегчает процесс введения провода. Но для исключения загиба отдельных проводов жилу предварительно немного скручивают.
  3. Диаметр втулки подбирается по сечению кабеля. Скрутка должна свободно входить, но не должна болтаться.
  4. При подготовке пресс-клещей стоит обратить внимание на цветовую маркировку, нанесенную на матрицы. Она соответствует цветам на наконечниках. Производители стремятся соблюдать соответствие цветового обозначения диаметров между матрицами и втулками для облегчения процесса монтажа.

При обжиме наконечника кабель стоит брать с небольшим запасом. Если опрессовка по каким-то причинам не получилась, то наконечник срезают и повторяют процедуру заново.

Для качественного обжима существуют условия:

  1. Зачищенный конец провода не должен торчать из гильзы над пластиковым изолирующим манжетом втулочного наконечника. Конец должен быть заподлицо с краем гильзы.
  2. Убедившись в соответствии цветов на втулке и матрице, сжимают ручки клещей до срабатывания храповика. Он должен заблокировать инструмент, не дав ему разжаться. После проверки храповик отпускается.
  3. При использовании клещей без храповика степень сжатия контролируют легким движением проводов. Жилы должны быть плотно обжаты и не должны двигаться.
  4. После завершения процедуры рекомендуется, придерживая провод, потянуть наконечник, чтобы убедиться в надежности контакта.

Существуют устройства с двухконтурным обжимом. Отличаются они тем, что сдавливают не только медную гильзу, но и пластиковый изолятор. Матрица таких клещей состоит из двух гнезд разного диаметра. Перед опрессовкой необходимо убедиться в соответствии диаметров и в том, что втулка с фланцем легли на свои места.

Обжим двойного изолированного наконечника имеет некоторые отличия. Применяется такое соединение, когда в одну клемму необходимо зажать несколько жил. В данном случае применение одинарных наконечников создает трудности в подсоединении. Поэтому и используют двойные наконечники.

Процесс заключается в том, что внутрь широкого фланца заводят несколько заранее подготовленных проводов и обжимают кримпером. Это устройство подходит и для обжатия одинарных наконечников.

Кримпер — для обжима втулочных наконечников, модели бывают саморегулируемые и со сменными матрицами разных размеров. Саморегулируемое устройство оснащается четырьмя подвижными кулачками, сжимающими гильзу. Благодаря такой конструкции не требуются сменные насадки. Диаметр подходящих втулок указывается на самом инструменте.

В том случае, если необходимо обжать несколько проводов вместе, но при этом нет двойной втулки, используют наконечники с большим сечением так, чтобы внутрь вошли два провода.

Соответствие размеров втулочных наконечников и сечения провода предусмотрены производителем. Необходимо точное их соблюдение. Это исключит повреждение кабеля, избавит от необходимости повторной опрессовки и гарантирует исправную работу на протяжении всего срока службы. Специализированный инструмент обеспечит надежность проделанной работы, облегчит процесс монтажа.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
