Щит учета электроэнергии 220 в

Как собрать однофазный щит учета электроэнергии по ПУЭ?

После того как Вы подали заявку в сетевую организацию, подписали договор и получили технические условия для присоединения к электрическим сетям, Вам потребуется собрать шкаф учета электрической энергии, то есть выполнить требования прописанные заявителю в пункте 11 ТУ.

Кстати, если Вы не знаете как и где подать заявку на технологическое присоединение или просто хотите узнать порядок действий, советую прочитать данную статью: « Как провести электричество в дом: от подачи заявки до получения договора энергоснабжения «

Итак, Вы написали заявку на напряжение 220 В (вольт) и максимальную мощность 5 кВт (киловатт) и получили, к примеру, следующие технические условия:

Согласно пункта 11, для выполнения данных технических условий Вам потребуются следующие компоненты:

Шкаф наружной установки (щит навесной)

Прибор учета электрической энергии (счетчик)

В качестве вводного коммутационного аппарата устанавливаем однополюсный автоматический выключатель, согласно технических условий, на ток не более 25 А.

Провод для разводки внутри шкафа

Для бытовых нужд, то есть для мощности не более 15 кВт, рекомендую использовать жесткий провод ПВ1 1х10 или мягкий ПВ3 1х10 (где число 10 сечение жилы). Для некоторых это покажется «жирновато», но поверьте, лучше взять с хорошим запасом. Отмечу, что последний (ПВ3 1х10) требует опрессовку концов наконечниками типа НШВИ.

Шина на DIN-рейку в корпусе (кросс-модуль) и клеммные зажимы

Шина на din-рейку в корпусе (кросс-модуль) 2х7 будет использоваться как ГЗШ-главная заземляющая шина (PE) и рабочая нулевая шина (N), которые сетевая организация может без затруднения опломбировать.

Клеммные зажимы нам потребуются для подключения отходящего рабочего и защитного нулевого проводников.

Сборка однофазного шкафа учета по системе заземления TN-C-S

Если Ваши линии находятся в хорошем состоянии, на опорах подвешен провод СИП (самонесущий изолированный провод), имеются повторные заземления, трансформаторная подстанция, которая имеет традиционную систему заземления TN-C [четырехпроводная система электроснабжения, с тремя фазными проводами и одним нулевым (PEN) проводом, в котором объединен рабочий (N) и защитный нулевой (PE)] постоянно обслуживается сетевой организацией, то рекомендуют собирать шкаф учета по системе TN-C-S, то есть, с расщеплением PEN проводника на РЕ (защитный нулевой) и N (рабочий нулевой) проводники.

Сборка однофазного шкафа учета по системе заземления TТ

Согласно ПУЭ пункт 1.7.59 : » Питание электроустановок напряжением до 1 кВ от источника с глухо-заземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. «

Отличие системы ТТ от TN-C-S в том, что четвертый провод не совмещает в себе рабочий (N) и защитный (PE) нулевой проводник, а представляет собой только рабочий ноль (N) . В таких системах заземления потребитель сам выполняет модульно-штыревой заземлитель, к которому присоединяются все PE проводники. И самое главное в такой системе: рабочий ноль и защитный проводник не в коем случае не должны объединяться, каждый идет отдельно; устройства защитного отключения и дифференциальной защиты обязательны к установке.

Как правило, такая система заземления используется в электрических сетях находящихся в плохом состоянии (голый алюминиевый провод, деревянные опоры), повторное заземление отсутствует, трансформаторная подстанция не обслуживается либо морально устарела.

Сетевая организация не всегда согласно с такими вариантами сборки. Она требует заводить PEN проводник, или рабочий проводник N, на клемму прибора учета, чтобы исключить воровство электроэнергии. Но по Правилам устройства электроустановок данные проводники должны быть подключены к защитной нулевой шине PE в системе TN-C-S и к рабочей нулевой шине N в системе TT.

Спасибо Вам, что дочитали до конца! Подписывайтесь на канал, ставьте палец вверх. Впереди еще много интересного.

Щит учета электроэнергии 220 в

Интернет-магазин ЭТМ —
это более 1 млн. позиций от 480 поставщиков

Поможем сделать покупку

Пн-Пт с 6 00 до 21 00

Сб с 7 00 до 19 00

Вс с 10 00 до 19 00

Найдено в категориях:

  • Щиты серии ЩО-70 (1)
  • Щиты по схеме заказчика (1)
  • Щиты учетно-распределительные (4)

Фильтр

Найдено в категориях:

  • Щиты серии ЩО-70 (1)
  • Щиты по схеме заказчика (1)
  • Щиты учетно-распределительные (4)

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУн-1/12о IP31 с окном 400x300x140 (mb23-1/12)

  • Код товара 9765024
  • Артикул mb23-1/12
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетный ЩУ-1/1-0 (310х300х150) IP54 PROxima (mb54-1)

  • Код товара 9765039
  • Артикул mb54-1
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн-3/12 IP54 (mb54-3)

  • Код товара 9765041
  • Артикул mb54-3
  • Производитель EKF/PROxima
Читать еще:  Ремонт потолка: как смыть побелку

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный ЩУРн-П 1/3 пластиковый IP55 (MSP103-1-55)

  • Код товара 8256122
  • Артикул MSP103-1-55
  • Производитель IEK/ЩУРн-П

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУН 3/9 Э окно IP31(500х300х120) PROxima (mb23-3/9e)

  • Код товара 2584852
  • Артикул mb23-3/9e
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУн-3/12о IP31 с окном 500х300х160 (mb23-3/12)

  • Код товара 9765027
  • Артикул mb23-3/12
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный встраиваемый ЩРУв-3/12зо IP31 540х340х160 с замком с окном (mb13-3/12)

  • Код товара 9765016
  • Артикул mb13-3/12
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩРУн-3/24о IP31 с окном 500х400х160 (mb23-3/24)

  • Код товара 9765030
  • Артикул mb23-3/24
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный встраиваемый ЩРУв-3/24зо IP31 550х440х160 с замком с окном (mb13-3/24)

  • Код товара 9765018
  • Артикул mb13-3/24
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРн-1/6 IP31 300х150х135 (mb23-1/6)

  • Код товара 169990777
  • Артикул mb23-1/6
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный встраиваемый ЩРУв-1/12зо IP31 440х340х140 с замком с окном (mb13-1/12)

  • Код товара 9765015
  • Артикул mb13-1/12
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный встраиваемый ЩУРВ-1/12 IP31 металлический (30301DEK)

  • Код товара 9810961
  • Артикул 30301DEK
  • Производитель DEKraft/ЩРУВ

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРН-3/12 IP31 металлический (30402DEK)

  • Код товара 9810965
  • Артикул 30402DEK
  • Производитель DEKraft/ЩРУН

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный навесной ЩУРН-1/12 IP31 металлический (30401DEK)

  • Код товара 9810964
  • Артикул 30401DEK
  • Производитель DEKraft/ЩРУН

Сделано
в России

Щит учетно-распределительный навесной ЩУРн-П-1/12 370x275x140 пластиковый (132040001)

  • Код товара 9532998
  • Артикул 132040001
  • Производитель ABB/Europa

С этим покупают Посмотреть

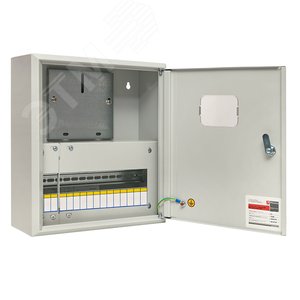

Щит учетно-распределительный навесной ЩУРн 1/15 (400x360x140) IP31 EKF PROxima (mb23-1/15)

  • Код товара 1490725
  • Артикул mb23-1/15
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

Щит учетно-распределительный встраиваемый ЩРУв-3/18зо IP31 540х440х160 с замком с окном (mb13-3/18)

  • Код товара 9765017
  • Артикул mb13-3/18
  • Производитель EKF/PROxima

Сделано
в России

С этим покупают Посмотреть

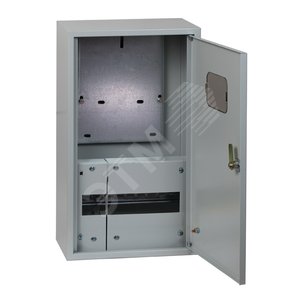

Щит учетно-распределительный навесной ЩРУН 1/9 окно IP31(400х300х140) Basic (mb23-1/9-bas)
