Смеситель и его конструкции

Как устроен смеситель для ванной, схемы и чертежи

Ванная – это важная комната, в которой осуществляются ежедневные гигиенические процедуры. Поэтому она должна быть обустроена всем тем, что необходимо для умывания. Трудно представить, чтобы в этом помещении не было смесителя, именно за счет него мы можем нормально умываться, чистить зубы по утрам и просто споласкивать руки. Поэтому этот важный элемент, во-первых должен быть удобным, ну и во-вторых эстетичным и гармонировать с остальными элементами этого помещения. Если вы планируете самостоятельную установку, то обязательно нужно изучить устройство смесителя для ванной и его основные виды.

Какое устройство у смесителя для ванной в зависимости от вида

Смеситель для ванны – элемент, за счет которого происходит регулирование расхода и температуры воды, исходящей из крана. К его функциям относится перенаправление потока воды из крана в душ. Но стоит помнить, что устройство смесителя как и другие типы устройств не застраховано от различных типов поломок, поэтому важно знать, как устроен механизм этих приборов в зависимости от их видов.

Если предварительно изучить особенности устройства смесителей для ванной с душем ремонт этих устройств, то все поломки можно устранить самостоятельно, не прибегая к помощи профессионалов. Но прежде чем приступать к изучению, стоит выяснить, какие виды этих изделий бывают:

  • однорычажные;
  • двухвентильные;
  • с термостатом;
  • с сенсорным управлением.

Однорычажные

Устройство однорычажного смесителя или многокомандного выделяется наличием одной ручки, за счет которой регулируется напор воды и выбирается температура.

Особенности этого изделия:

  • рабочий процесс рычага происходит за счет его поднятия и опускания. При поднимании рычага вверх происходит усиление напора воды;
  • при поворотах ручки вправо или влево устанавливается нужная температура воды;
  • опускание вниз, осуществляет полное перекрытие воды.

Однорычажный смеситель выпускается нескольких видов – имеющие шаровый или керамический картридж .

Название шаровые появилось из-за того что регулирующая головка имеет форму шара. Этот элемент имеет нержавеющую стальную основу. Керамический картридж выполнен в виде двух пластин, которые плотно притертые друг к другу. Пластины выполнены из металлокерамики. Металлокерамический материал, который идет на изготовление этих изделий, поддается шлифованию ультразвуком, в итоге наблюдается подходящая подгонка пластин друг к другу. Использование этой технологии обеспечивает взаимодействие на молекулярном уровне, поэтому вода не проливается просто так.

Двухвентильный

В устройстве двухвентильного прибора имеется кран букса. Именно за счет этого составляющего элемента происходит регулирование напора и температуры подаваемой воды из крана. Этот тип до того, как на рынке ни появились однорычажные устройства, был самым популярным, востребованным среди многих потребителей.

Конструкция этого прибора выполнена в виде камеры маленького размера, главное предназначение которой состоит в перемешивании струй горячей и холодной воды. В результате смешанная холодная и горячая вода выходит наружу через носик крана, а сетка, которая имеется на конце носика, предотвращает разбрызгивание жидкости в разные стороны.

Чтобы можно было этот вид смесителя отремонтировать самостоятельно, достаточно изучить его особенности конструкции. Поэтому стоит рассмотреть его важные характерные качества:

  • для укрепления конструкции к трубам водопроводной сети применяются специальные удерживающие элементы – эксцентрики;
  • размер расстояния между подводными трубками должен составлять от 14,8 до 15,2 см. В противном случае установка смесителя не получится;
  • главные составляющие детали всей конструкции являются встроенные в корпус устройства две головки с вентильным типом. От этих элементов зависит срок службы изделия. Сверху головок закреплены ручки винтами. Они изготавливаются из разнообразных материалов, могут иметь разный дизайн, форму и параметры.

Обычно чтобы предотвратить вытекание воды из корпуса применяются различные резиновые прокладки, уплотнительные кольца из резиновой основы, пластикового материала. Чтобы смеситель нормально работал, а также смог прослужить длительный период, необходимо периодически менять эти элементы.

Чтобы восстановление этого прибора было легким, стоит внимательно рассмотреть все составляющие элементы его конструкции. В состав этих устройств входят элементы:

  • основной элемент – корпус камера. В этом устройстве осуществляется перемешивание холодной и горячей воды;
  • переключатель золотникового типа;
  • эксцентрики;
  • излив с сеточкой или без нее;
  • фланцы с декоративным видом. Эти элементы закрывают места, в которых присоединяется водопроводная система к смесителю;
  • уплотнители из резинового материала, которые предназначены для разных частей устройства;
  • головки запоры вентильного типа;
  • ручки.

Подсоединение к водопроводной системе этих видов устройств осуществляется при помощи стальных уголков. Чтобы установка была крепкой, применяются эксцентрики. Между корпусом смесителя и эксцентриками обязательно устанавливаются прокладки из резиновой основы, эти элементы предотвращают вытекание воды.

Термостатический

Смесители с термостатом – это новые технологии, которые являются комфортными и удобными. При этом по сравнению с другим и видами устройств они обладают целым рядом положительных качеств:

  • чтобы отрегулировать температуру и степень поступления воды нет нужды вращать ручки ;
  • можно задать необходимую температуру воды . Изменение температуры не будет осуществляться с учетом напора и температуры в области центрального водоснабжения ;
  • за счет того что в термостатических устройствах предусмотрена своя система безопасности при работе с этим смесителем невозможно обжечься горячей водой.

Смесителя устройство и ремонт достаточно простые. В основе конструкции идет специальный смешивающий элемент, управление которого осуществляется за счет специального патрона, содержащего пластины из биметаллической основы и воск. Пластины обладают повышенной чувствительности к температурным перепадам, в то время как патрон обладает способностью быстрого реагирования на происходящие температурные изменения. Реагирование патрона сопровождается расширением и сжатием. Установка температурного режима осуществляется при помощи специальной шкалы. Для того чтобы выбрать необходимую температуру достаточно установить рукоятку напротив необходимого температурного показателя, а тем временем приводится в действие крепежно-регулировочный винт.

Однако, поскольку этот прибор достаточно новый, поэтому его ремонт лучше не проводить самостоятельно. Тем более если вы его используете впервые. В этих ситуациях лучше воспользоваться помощью профессионалов, которые смогут устранить неполадки за короткий период.

Бесконтактный или сенсорный

Стоит сразу отметить, эти приборы не применяются для бытового использования, в основном их сфера применения общественные места, где имеется много людей. Устройство сенсорных смесителей предусматривает наличие важных элементов, за счет которых и осуществляется бесконтактный рабочий процесс этих приборов – специальные датчики. Работа датчиков осуществляется при помощи инфракрасных лучей, которые реагируют на тепло или движения. Поэтому как только человек подносит руки к этим устройствам, они сразу срабатывают.

Сенсорные устройства можно настраивать на длительность работы, на температуру. Однако в них эти показатели зафиксированные, поэтому при их перестановке могут возникнуть определенные проблемы.

Смесители с душем

Часто для ванной применяются модели с душем, поэтому обязательно нужно знать устройство смесителя для ванной с душем. Обычно это идут двухвентильные или однорычажные устройства, к которым дополнительно подсоединен душ. Не стоит использовать один смеситель для ванной и раковины, лучше их устанавливать сразу два.

Хорошим вариантом для ванной будет однорычажный смеситель с коротким изливом. Устройство этого прибора позволит быстро набрать воду в ванную, а при необходимости при помощи специальной кнопки воду можно переключить на душ. Дополнительно производитель эту конструкцию может комплектовать штангами, при помощи которых можно душ повесить на стену.

Ремонт смесителей для ванной с душем ничем не отличается от ремонта других устройств. Иногда в этих приборах быстро изнашивается шланг. При износе этого элемента, его можно с легкостью заменить.

Схемы и чертежи

Нередко многим потребителям приходится сталкиваться с поломками смесителя в ванной, поэтому в этом случае необходимо знать, как устроены эти приборы. Знание всех особенностей устройства смесителей с душем или без него, поможет сделать качественный ремонт.

Вентильного вида

Вентильный прибор считается самой распространенной конструкцией. Для того чтобы разобрать эту конструкцию, стоит внимательно рассмотреть все ее составляющие элементы и их схему расположения. Ниже можно найти фото со схемами и чертежами конструкции, на которых подробно расписаны все составляющие элементы вентильных приборов. Эти изделия обычно бывают двух типов – с червячным механизмом или с краном буксой из керамической основы.

Читать еще:  М билайн личный. Личный кабинет билайн

Первый вид прибора имеет простую конструкцию, но у него часто изнашиваются резиновые прокладки, которые находятся в штоке червячного механизма. Краны буксы из керамической основы приходится постоянно подтягивать, чтобы избежать появления течи.

Схема этих изделий состоит из следующих важных компонентов:

  • запорная шайба;
  • сальники или уплотнители;
  • прокладка, которая располагается между вентильной головкой и корпусом крана;
  • букса;
  • муфта с направляющими;
  • прокладка клапана;
  • седло.

Рычажных изделий

Для того чтобы можно было яснее понять как выглядит схема и чертеж однорычажных изделий стоит в интернете посмотреть картинки с подробным описанием всех элементов этих конструкций.

Описание схемы выглядит так:

  • в корпусе устройства установлен главный элемент конструкции – картридж, который отвечает за смешивание горячей и холодной воды;
  • все остальные детали, которые могут сломаться установлены внутри картриджа. Поэтому при поломке приходится менять весь картридж;
  • управление прибором происходит рычагом , от которого прибор и приобрел свое название ;
  • замыкает устройство, излив или гусак, через который вода выходит наружу.

Но для того чтобы самостоятельно осуществить ремонт стоит рассмотреть подробные чертежи этих приборах, на которых размечены каждые элементы и их места расположения. Чертежи помогут с легкость разобрать конструкцию и затем собрать.

Выбор смесителя для ванной не такая уж сложная задача. Можно выбирать любое устройство – двухвентильное, однорычажное, с термостатом, главное чтобы оно нравилось вам. Но если ваша ванная комната имеет классический стиль, то многие профессионалы и дизайнеры рекомендуют использовать двухвентильные приборы, они убудут в этих помещениях наиболее уместными.

Из каких частей состоит смеситель?

Смеситель — незаменимый элемент любого жилого помещения. В закрытом состоянии он удерживает жидкость. В открытом — перемешивает холодную и горячую воду, позволяет регулировать интенсивность напора струи.

Однако широкий ассортимент может вызвать настоящую головную боль. Ведь чтобы выбрать подходящую модель, необходимо учитывать не только внешний вид устройства, но и надёжность конструкции. Поэтому так важно знать конфигурацию смесителя. В случае необходимости полученные знания помогут определить степень сложности ремонта — можно ли сделать это самостоятельно или придётся воспользоваться услугами профессионалов.

Устройство двухвентильного смесителя для кухни

Двухвентильные модели считаются классическим вариантом сантехнического устройства. Несмотря на то что изделия уже морально устарели, они пользуются стабильным спросом среди потребителей. Влияет на это невысокая стоимость сантехники, а также возможность использовать в интерьерах, оформленных в ретростиле.

Принцип работы подобных устройств заключается в управлении водяным потоком и температурой жидкости при помощи двух «барашков», каждый из которых подключён к трубе с соответствующей температурой.

Конструкция двухвентильных моделей состоят из следующих элементов:

  • кран-букс;
  • «барашков»;
  • корпуса;
  • аэратора;
  • носика.

Корпус изделия устанавливается в специально отведённое место в кухонной мойке. Для обеспечения плотного, герметичного соединения в месте соединения сантехники и раковины укладывается уплотнительная резинка.

По типу «органов управления» бытовые двухвентильные модели подразделяются на два вида:

  • с керамическими дисками, которые поворачиваются относительно друг друга в строго ограниченном радиусе;
  • с вентильными головками, которые осуществляют возвратно-поступательные движения.

Именно от устройства кран-буксы зависит удобство и простота использования смесителя, а также срок его эксплуатации.

Современные модели сантехники оснащаются кран-буксами с керамическими элементами. Они более надёжны и долговечны. Головка такого изделия осуществляет подачу или перекрытие воды в зависимости от положения небольших отверстий на керамических пластинах. Когда две плоскости соединены — изливается жидкость.

Чем больше площадь соприкосновения пластин, тем интенсивнее напор воды. Когда «барашки» повернуты таким образом, что отверстия перестают совпадать, поток перекрывается.

В конструкцию керамической кран-буксы входят:

  • шток;
  • две пластины из оксида алюминия;
  • поворотник;
  • резиновая прокладка;
  • корпус;
  • фиксирующее устройство.

Шток устанавливается в корпус смесителя, изготовленный из латуни. Если монтаж осуществлён правильно, вы услышите характерный звук. Далее на шток накручивается вентиль. Чтобы обеспечить крутящий момент с вентиля на керамические пластины, используется специальный поворотник.

Для придания герметичности между штоком и корпусом устанавливается уплотнительная прокладка, выполненная из мягкого пластика или плотной резины. При её повреждении из-под основания смесителя начинает подтекать вода.

Справка. Правильная и надёжная фиксация уплотнительной прокладки — залог длительного и комфортного использования смесителя.

Из чего состоит однорычажный кухонный смеситель

Однорычажные модели — более стильные, современные и удобные в использовании.

Достоинствами подобных моделей являются:

  1. Простота в использовании. Производить настройку температуры и напора воды можно одной рукой.
  2. Экономичность. Конструкция устройства позволяет быстро регулировать температуру и интенсивность струи. Это позволяет существенно снизить водопотребление.

Однорычажные модели состоят из элементов:

  • аэратора;
  • корпуса;
  • переключателя, выполненного в виде рычага;
  • «носика»;
  • картриджа.

Чтобы отрегулировать температуру воды, рычаг поворачивается в горизонтальном положении. Интенсивность напора настраивается движением рычага в вертикальной плоскости.

Аэратор, который устанавливается на большинство моделей, делает использование более удобным — приспособление предотвращает разбрызгивание и снижает уровень шума. Кроме того, устройство помогает снизить потребление воды.

Основным элементом однорычажного варианта является картридж. Он может быть двух типов:

  1. Шаровый. В его основе лежит полая сфера, в которой расположены три небольших отверстия. Через два из них поступает холодная и горячая вода. Третье — для вывода воды требуемой температуры. Конструкция соединена напрямую с рукояткой, которая меняет положение сферы.
  2. Дисковый. Его принцип аналогичен работе кран-буксы. Приспособление состоит из двух дисков, выполненных из металлокерамики. Одна из плоскостей подвижна и двигается вместе рычагом. На каждом диске располагается отверстие. Когда они совпадают — вода поступает в систему. Если нет — поток перекрывается.

Именно модели с керамическими картриджами являются самыми распространёнными.

Как устроен автоматический смеситель

Принцип работы однорычажного и двухвентильного смесителя основан исключительно на физике. Более современные модели работают при помощи электроники.

Устройство бесконтактных моделей намного сложнее, чем обычных. В него входят:

  • корпус;
  • термостат;
  • соленоид, оснащённый фиксатором;
  • уплотнительный материал;
  • сердечник;
  • экранирующее устройство в виде катушки;
  • мембрана, установленная на конце сердечника;
  • инфракрасный датчик.

Инфракрасный датчик реагирует на движение. При срабатывании на соленоид начинается поступать напряжение. Экранирующая катушка приводит в движение сердечник, поднимая его. Он втягивается в полость соленоида, приподнимая мембрану, и в кран начинает поступать вода.

Когда питание перестаёт поступать, запускается обратный процесс: сердечник возвращается в начальное положение, опускается мембрана.

Такое устройство требует постоянного источника электропитания. Для этого можно использовать электрическую сеть, аккумулятор или батарейки.

Особенности устройства смесителя для ванной с душем

Смеситель — обязательный элемент ванной комнаты. При выборе подходящей модели обращать внимание следует не только на внешний вид изделия, но и на его конструкцию. Смесители для ванны бывают двух видов:

  1. Двухвентильные. Он включает в себя два вентиля, с помощью которых регулируется температура и интенсивность водного напора.
  2. Однорычажные. Рычаг такого устройства работает в двух плоскостях — вертикальной и горизонтальной. При поднятии рукояти изменяется напор воды, а при повороте — температура.

Однако, в отличие от кухонных моделей, конструкция смесителей для ванны включает в себя шланг и душ с лейкой, который фиксируется на стене.

Разнообразные модели смесителей позволяют подобрать модель, которая будет отвечать всем индивидуальным предпочтениям. Знание конструкции изделия не только облегчит выбор, но и позволит в случае необходимости произвести ремонт устройства.

Устройство смесителя – открываем секреты конструкции

Устройство смесителя – специального приспособления, используемого в ванных комнатах для регулировки потоков и температуры горячей и холодной воды, достаточно простое. Давайте посмотрим, из каких элементов состоят такие механизмы.

Смеситель с двумя рычагами – классическое приспособление

Интересующие нас водопроводные механизмы устанавливаются во всех помещениях, где есть подвод холодной и горячей воды. Их можно встретить и на кухнях, и в ванных комнатах. Без них не обходится ни один душ, купель для приема водных процедур, раковина на кухне. Современная промышленность выпускает разные виды смесителей. Обычно их подразделяют на:

  • однорычажные;
  • двухрычажные;
  • комбинированные.

Смеситель с двумя рычагами

До недавнего времени самыми распространенными считались водопроводные приспособления с двумя рычагами. Конструктивно они выполняются в виде механизма, в котором присутствует два крана-буксы. Последние дают возможность соединять в один поток холодную и горячую воду, а также регулировать напор жидкости. Для каждого крана в двухрычажном смесителе имеется отдельный подвод воды. К одному подается холодная жидкость, ко второму – горячая. Когда поворачивается вентиль, вода устремляется в специальную трубку (смесительную). Из нее уже и вытекает поток жидкости с определенным (регулируемым при помощи крана) напором.

Как видно из схемы, приспособления с двумя рычагами располагают рядом дополнительных элементов. К таковым относят поджимную и накидную гайки, стопорный винт, тройник, фасонную прокладку и вентильную головку.

Читать еще:  Как обустроить маленькую двухкомнатную квартиру

Ключевые достоинства двухрычажных смесителей следующие:

  1. Длительный срок эксплуатации (при соблюдении определенных условий).
  2. Доступная стоимость.
  3. Возможность приобретения механизмов, выполненных во всевозможных декоративных исполнениях. В продаже есть разные виды смесителей, стилизованные под модерн, ретро и другие востребованные варианты дизайна.
  4. Простая конструкция, позволяющая производить замену вышедших из строя элементов своими руками.

К сожалению, описанные устройства служат долго только в случаях, когда через них проходит хорошо очищенная вода. Если же качество жидкости оставляет желать лучшего, наблюдается изнашивание крана-буксы и засорение носика смесителя. В подобных ситуациях приходится производить очистку аэратора и менять буксовые прокладки.

Однорычажные механизмы – надежные и удобные в использовании

Такие виды смешивающих приспособлений выполняются с одной управляющей ручкой. Работают они по принципу шарового крана. Если поворачивать рычаг механизма влево либо вправо, можно регулировать температуру водного потока, а при подаче его вниз либо вверх – напор жидкости. Подобные приспособления ставят на кухонные раковины, в ванные, в душевые кабины. В применении они очень просты и по-настоящему удобны.

Большая часть элементов однорычажного водопроводного крана компонуется в картридж (его называют шаровым), который конструктивно выполняется неразборным. Это затрудняет ремонт смесителя. Впрочем, таковой требуется не так уж и часто. Самой большой проблемой шарового крана считается выход из строя его прокладок. А их поменять совсем не сложно.

Также смесители с шаровыми картриджами могут забиваться мелким мусором. Подобная проблема часто наблюдается, когда рассматриваемые механизмы монтируются на кухонные раковины. Выход из этой ситуации один – снятие старого и установка нового картриджа. Такую процедуру несложно выполнить самостоятельно. Схема проведения работ будет такой:

  1. Перекрываете подачу воды.
  2. Снимаете смеситель, а затем и рычаг (нужно выкрутить крепежный винт).
  3. Достаете старый картридж из крана, ставите на его место новый.
  4. Собираете смеситель. И пользуетесь отремонтированным устройством.

Главное отличие механизма с одной рукояткой от двухрычажного приспособления заключается в том, что к смесителю с одним рычагом вода подводится в одну точку. Это упрощает процесс его монтажа на раковины и ванные. В последнее время популярность завоевывают новые виды однорычажных смесителей. В них вместо шарового крана устанавливаются керамические пластинки. Их очень хорошо притирают между собой. За счет этого течи в смесителях с картриджами из керамики не бывает. А значит, вы никогда не будете слышать надоедливого шума капающей воды из крана. Заметим, что керамические устройства ремонтировать приходится крайне редко. А главное – они не нуждаются в каких-либо особых условиях эксплуатации.

Даже плохо очищенная вода, текущая по бытовым трубам водоснабжения, не может нанести серьезный вред таким смесителям. Их внутренние части не ржавеют и не забиваются мелким мусором.

Термостатические смесители – инновационные механизмы

Описанные виды приспособлений для смешивания воды многими специалистами называются вчерашним днем. Сейчас популярность набирают термостатические механизмы. В них вообще нет регулировочных рычагов. Смешивание воды до определенной температуры в таких устройствах производит специальный термостат. Он же поддерживает выбранный вами температурный режим на протяжении всего времени принятия душа, умывания, мытья посуды. Работает такое устройство в автоматическом режиме. И при этом оно не совершает ошибок. Поэтому вы никогда не обожжетесь под струями чересчур горячей воды.

Термосмеситель располагает специальным рабочим элементом, который подключается к патрону либо пластине. Эти детали в свою очередь подсоединяются к клапану (его называют контрольным). Он мгновенно реагирует на температурные колебания и корректирует их. Разные виды смесителей с термостатом дают возможность монтировать их в разных местах ванных комнат и кухонь. Такие механизмы разрешается устанавливать на ванные вместо стандартного приспособления с рычагами, на раковины, в душевые кабины.

Достоинства термостатических механизмов:

  • безопасность применения (в конструкции этих приспособлений имеются предохранители, не позволяющие нагреваться воде выше 80 °С, а также отключающие смеситель при перебоях с водоснабжением);
  • экономия расхода воды (нет потерь, которые неизбежно возникают в процессе настройки водного потока требуемой температуры);
  • великолепный внешний вид.

Стоимость устройств-термостатов достаточно высока. И это является единственным их минусом. Но комфорт принятия водных процедур, пожалуй, важнее тех денег, которые вы потратите на такие инновационные и безопасные в эксплуатации смесители.

Смеситель и его конструкции

Смесители настолько привычны для нас, что мы воспринимаем их как естественную принадлежность кухни, ванной комнаты или душевой и не задумываемся о его внутреннем содержании.

Смеситель для ванной комнаты нужен для получения воды необходимой температуры при смешивании холодной и горячей воды.

И, действительно, зачем знать, какова конструкция смесителя, если достаточно, что смеситель можно установить, например, в ванной комнате, самостоятельно. В большинстве случаев такая конструкция достаточно удобная для самостоятельной установки.

Два варианта конструкции смесителя

О наличии двух основных вариантов смесителей можно говорить уверенно, ибо третьего варианта пока не запатентовано. Существует множество усовершенствований, которые создают удобство в пользовании, имеются различные способы крепления, различные варианты, учитывающие места применения смесителей. Но способов смешивания горячей и холодной воды всего два: смесители с отдельными кранами и смесители однорычажные. Первые появились в конце XIX века, вторые — в середине XX в.

Различают два варианта однорычажного смесителя: с шаровым или пластинчатым регулированием подачи воды в смеситель.

Приобретая однорычажный смеситель, следует обращать внимание на гарантируемое количество срабатываний.

Смесители с отдельными кранами

Устройство вентильного смесителя.

Этот тип может быть размещен на кухне и в ванной комнате. Основным элементом его является шпиндель. Шпиндель представляет собой винт, имеющий одну степень свободы (вращение), по которому перемещается гайка с клапаном. На клапане закреплена резиновая прокладка. Для горячей воды прокладка может быть из материала, способного выдерживать температуру до 90°С. Признак холодной и горячей воды обозначен крышками маховичка синего и красного цвета соответственно.

Шпиндель преобразует вращательное движение, создаваемое вручную маховичком, в поступательное движение гайки с клапаном.

Вариантов размещения кранов может быть много. На изображении 3 показан вариант, который называют «елочка». Такую конструкцию обычно устанавливают на кухне.

На изображении 4 представлен вариант смесителя, устанавливаемого в ванной комнате. В его механизме предусмотрено переключение на душ.

Смеситель однорычажный шаровой

Устройство однорычажного стенного смесителя.

Представить вариант шарового картриджа не трудно. Регулирующим элементом является находящийся в закрытом корпусе полый шар с тремя отверстиями. Шар выполнен из нержавейки и тщательно отполирован. С двух сторон к нему подведены вводы горячей и холодной воды.

Для того, чтобы вода начала поступать в кран достаточно переместить рычаг вверх. Чем выше рычаг шарового распределителя, тем больше напор воды из смесителя. Если рычаг не имеет сдвига ни влево, ни вправо, а напор в горячем и холодном водопроводе одинаков, то в полость шарового распределителя будет поступать равное количество горячей и холодной воды.

Для того чтобы это соотношение изменить, необходимо повернуть рычаг в соответствующую сторону. Если в этом положении рычаг повернуть вниз, то кран «запомнит» установленное ранее соотношение, и при повторном включении достаточно будет только повернуть рычаг вверх примерно на такой же угол.

Однако такая идеальная работа крана практически неосуществима: давление в водоводах постоянно меняется. Существенным недостатком таких смесителей является наличие водонепроницаемой прокладки больших размеров. Такая прокладка нужна для того, чтобы создать герметичность всей конструкции.

Шаровой картридж надежен в эксплуатации, но требует регулярного пользования им. После длительных перерывов его рычаг начинает заедать и возникают трудности в использовании такого крана. В связи с этим подобные смесители нецелесообразно устанавливать, например, на дачах, где длительное время никто не проживает.

Смеситель однорычажный пластинчатый

Этот тип имеет встроенный картридж с плоскими шайбами. Конструкция пластинчатого картриджа намного сложнее, чем картриджа шарового.

Шайбы изготавливают из нержавейки или металлокерамики. Этот элемент смесителя можно сравнить с плоскопараллельными мерными плитками, которые применяются для проверки измерительных приборов. Они настолько хорошо притерты между собой, что создают надежное разделение приточной и выходной частей конструкции. Как и мерные плитки, пластинки трудно разъединить, прикладывая усилия в перпендикулярном направлении, но значительно меньшие усилия требуются, чтобы перемещать пластинки относительно друг друга.

Пластинчатый картридж более плавно регулирует температуру в смесителе, чем шаровой. Чтобы между пластинками не могли попасть твердые частицы, что нарушит герметичность, необходимо устанавливать фильтр.

В таких конструкциях предусмотрена защита от известковых отложений. С этой целью пластины смазывают специальными смазками. Таким смесителям не страшны длительные перерывы в эксплуатации. В среднем же длительность эксплуатации их составляет около 10 лет.

Оптимальное размещение смесителей

В ванной комнате обычно устанавливают смеситель, имеющий низкий излив и душ с ручным держателем, который при желании можно закрепить на определенной высоте (вариант настенного держателя). Иногда в ванной необходимо установить модель, конструкция которой позволяет поворачивать излив так, чтобы была возможность сливать воду или в раковину, или в ванну.

Читать еще:  Как поклеить плитку из пенопласта на потолок

Для душа смеситель конструкцию имеет почти ту же самую, она отличается размерами и отсутствием переключателя ванна/душ. Обычно такой тип делают со скрытым монтажом.

Смеситель для раковины, расположенной в ванной, желательно приобретать от того же производителя, что и сантехнику для ванной или для душа. Иногда такие варианты имеют специальный излив (вытягивающийся). Такая конструкция обеспечивает удобный уход за раковиной.

Для биде применяется практически та же конструкция смесителей, что и для раковины в ванной, но в них имеется аэратор с шариковым шарниром.

Следует отметить, что англичане, как неисправимые консерваторы, до сих пор предпочитают пользоваться отдельными кранами для горячей и холодной воды. И это невзирая на то, что изобретателем первого смесителя был их соотечественник. Они считают, что, смешивая воду непосредственно в раковине, то есть используя ее как обыкновенный тазик, они не расходуют воды больше, чем нужно.

Однако для всех остальных современных жителей смеситель стал полезным и необходимым изобретением, который имеет достаточно вариаций, чтобы выбрать оптимальный вариант.

Устройство водопроводного крана: подробные схемы внутренностей всех типов смесителей

Кран или смеситель — приспособление небольшое, но исключительно необходимое в любом доме. Дизайнеры разрабатывают все новые и новые варианты оформления кранов, а вот внутренняя конструкция этих изделий не слишком разнообразна. Изучив устройство водопроводного крана, проще выбрать подходящую модель смесителя. Можно даже самостоятельно установить кран или произвести необходимый ремонт.

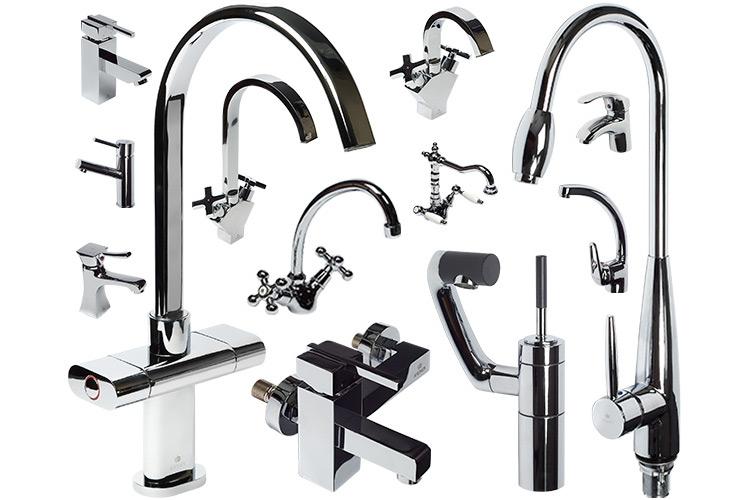

Виды и типы водопроводных кранов

Еще недавно потребитель мог выбирать, главным образом, из двух вариантов кранов: вентильную конструкцию с одним или двумя рычагами. Шаровый же кран очень простой конструкции использовался в основном в отопительных системах. Сегодня на прилавках магазинов сантехники можно найти и более современные изделия. По видам краны можно разделить на:

  • одновентильные;
  • двухвентильные;
  • однорычажные;
  • снабженные термостатом;
  • сенсорные.

Сразу же следует понять разницу между понятиями «кран» и «смеситель». Все устройства, которые позволяют регулировать поток воды в трубопроводе и полностью останавливать его, обычно называют кранами. А смесителями считаются устройства, к которым подведено две трубы: с горячей и холодной водой. Механизм смесителей позволяет регулировать не только поток воды, но и ее температуру.

Каким бы ни был тип крана или смесителя, у каждого из них есть такие элементы, как:

  • корпус, в котором расположен механизм управления потоком воды;
  • излив, в просторечии — носик, через который поступает вода;
  • управляющий механизмом рычаг или рычаги (вентили);
  • собственно запирающий механизм, расположенный в корпусе.

Форма и цвет смесителя, конструкция излива во многом зависят от дизайнерских ухищрений производителя. Нередко носик излива снабжают аэратором или рассекателем: специальной сеточкой, которая распределяет поток воды более равномерно. Главное отличие кранов и смесителей разного вида состоит в устройстве запирающего механизма и рычагов.

Как устроены вентильные краны?

Кран с одним вентилем

Старые добрые вентильные краны отличаются простой конструкцией и довольно высокой надежностью. Модели с одним вентилем используют для кранов только с холодной или горячей водой. В медном или латунном корпусе устройства заключен запирающий механизм в виде кран-буксы: червячной или керамической. В первом варианте используется принцип возвратно-поступательного движения. Вентиль управляет червячным штоком, который прижимает к специальному «седлу» резиновую или кожаную прокладку. Износ прокладки — самая частая причина поломок вентильных кранов. Чтобы вода перестала просачиваться из-под прохудившейся прокладки, нужно просто заменить ее новой.

Керамическая кран-букса состоит из двух пластин с просветом. Одна из пластин зафиксирована неподвижно, а вторую вращают с помощью вентиля. В обоих пластинах имеются просветы, когда их положение совпадает, вода поступает в излив. Поскольку керамика исключительно устойчива к износу, такой механизм ломается крайне редко. Вентильные краны с керамической кран-буксой дороже червячных моделей, но при этом они гораздо надежнее.

Одновентильные краны используют только для управления потоком холодной или горячей воды. Рекомендуется приобретать более долговечные модели с керамической кран-буксой

Излив такого крана иногда отливают как одно целое с корпусом. В этом случае носик крана будет неподвижным. Гораздо удобнее и популярнее модели вентильных кранов с изливом в виде трубки. Носик вставляется в корпус изделия вертикально и удерживается в специальных пазах с помощью двух пластиковых колец-шарниров. Такая конструкция позволяет поворачивать излив в горизонтальной плоскости, устанавливая его в подходящем для использования положении.

Обратите внимание! Выбирая между стальной и латунной моделью, следует отдать предпочтение последней, поскольку латунь значительно лучше переносит коррозию.

Двухвентильный смеситель

Разумеется, в доме с горячим водоснабжением имеет смысл использовать смеситель. Для двухвентильных устройств используют практически такие же кран-буксы, как и для кранов с одним вентилем. Через один запирающий механизм в смеситель поступает холодная вода, а через другой — горячая. При управлении кран-буксами используются соответствующие вентили.

Для ремонта двухвентильного смесителя также нередко приходится менять изношенные прокладки. Однако иногда имеет смысл полностью заменить весь механизм кран-буксы, которая стоит относительно недорого. Порядок этого типа ремонтных работ подробно представлен в следующем видеоматериале:

Такая модель прекрасно подойдет для кухонной мойки или умывальника. В ванных комнатах также устанавливают смесители с дополнительным отверстием для душевого шланга. Конструкция дополнена переключателем, направляющим поток воды с излива на шланг и обратно. Двухвентильные смесители используются в сантехнике много лет и по-прежнему успешно конкурируют с более новыми вариантами кранов.

Конструкция шаровых смесителей

Шаровые смесители в сантехнике используются относительно недавно. Они быстро завоевали популярность благодаря исключительному удобству в эксплуатации в сравнении с вентильными устройствами. Подробно устройство водопроводного шарового крана отражено на схеме:

Центральный элемент в устройстве шарового водопроводного крана — картридж, который можно вращать как влево-вправо, так и вверх-вниз

Внутри корпуса размещен шарообразный картридж, в котором имеются три отверстия. Через два из них в полость картриджа поступает холодная и горячая вода, а через третье уже смешанный и доведенный до необходимой температуры поток подается на излив.

Для управления движением картриджа используется только один рычаг. Движением влево-вправо регулируется количество холодной и горячей воды, поступающей в смеситель, т. е. ее температура. Чтобы увеличить или уменьшить напор воды, необходимо двигать рычаг в направлении вверх-вниз. Таким образом можно отрегулировать температуру и напор потока воды всего парой движений.

Обратите внимание, что из-за высокой популярности шаровых смесителей на рынке появилось множество подделок низкого качества. Толщина металла корпуса такого устройства должна быть не менее 2 мм. Отличить хороший кран можно по весу: качественная модель тяжелее.

Следует отметить, что отремонтировать шаровый смеситель в домашних условиях вполне возможно. Для этого устройство разбирают и полностью заменяют керамический картридж на новый. Разумеется, стоимость такого ремонта значительно выше, чем замена обычной прокладки вентильного механизма. Картриджи различных моделей могут отличаться, поэтому при ремонте рекомендуется:

  • разобрать испорченный смеситель;
  • вынуть неисправный картридж;
  • отнести его в магазин сантехники;
  • приобрести идентичное устройство;
  • завершить ремонт.

Вынимая картридж, нужно запомнить его расположение, чтобы установить новый элемент правильно.

Простейшая модель шарового крана используется довольно давно. Это несложный механизм, который позволяет просто перекрывать поток воды. Чаще всего такие устройства применяются в трубопроводах, например, в отопительных системах. Устройство крана этого типа представлено на схеме ниже:

Такой простой и надежный шаровый кран используется не для регулирования температуры или напора воды, а только для открывания-закрывания потока

Чтобы перекрыть поток воды, достаточно повернуть ручку на 90 градусов. Эта простая конструкция используется обычно не слишком интенсивно, поэтому ломается крайне редко.

Особенности устройства смесителей с термостатом

Современные технологии позволяют сделать пользование смесителем более простым и удобным. Постепенно набирают популярность устройства, снабженные термостатом. От обычного смесителя их отличает наличие термоэлемента, который управляет потоком горячей и холодной воды, чтобы довести поток до заданной температуры. Снаружи монтируется ручка, с помощью которой выставляются температурные показатели. Еще одним рычагом регулируется напор воды, поступающей из излива.

Водопроводные смесители с термодатчиком очень удобны в эксплуатации. С помощью вентиля регулируется только напор потока воды, а значение температуры можно задать заранее

Бесконтактные краны и смесители

Краны с сенсорным управлением все чаще устанавливают в санузлах крупных учреждений. Устройство оборудовано фотоэлементом, который срабатывает, когда к крану просто подносят руки. Как только посетитель убирает руки, фотоэлемент отключает поток воды. Это очень гигиеничное и экономное решение, поскольку посетители не контактируют с устройством, а вода перекрывается, как только в ней отпадает потребность.

Бесконтактные или сенсорные водопроводные краны позволяют существенно экономить расход воды. Они особенно популярны в учреждениях с большим количеством посетителей

Для регулирования температуры и напора воды обычно используется специальный шток, расположенный на корпусе крана. Существует и вариант, когда исходная температура задается на пульте управления водонагревателя или с помощью термодатчика в корпусе устройства. В этом случае смеситель комплектуется блоком электронного управления.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
