Защита электропроводки стабилизатором

Как защитить квартиру от превышения напряжения

От скачков напряжения перегорают лампочки, выходит из строя бытовая техника и даже может произойти аварийная ситуация в квартирной электропроводке. Повышенное напряжение наблюдается при перекосе фаз и других проблемах на линии. Давайте разбираться, как можно защитить электрооборудование квартиры от превышения напряжения.

Причины

Итак, по каким причинам происходит превышение напряжения в сети?

2. Импульсные перенапряжения или т.н. скачки напряжения.

3. Колебания, вызванные разницей нагрузки в разное время суток или время года.

Стоит отметить что в ГОСТ 29322-2014 сказано: «напряжение питания не должно отличаться от номинального напряжения системы больше чем на ±10%» что для 220В лежит в пределах 198-242В.

Перекос фаз

Происходит в результате полного отгорания нулевого проводника на вводе в дом, квартиру или от ТП, или сильного ухудшения его контакта. При этом все однофазные потребители, которыми в большинстве случаев являются квартиры, оказываются соединёнными последовательно на Uлинейное.

Тогда напряжение между ними распределяется по закону Ома, где в качестве сопротивления R выступает приведенное сопротивления подключенной в квартирах нагрузки. Если сказать простым языком, то там, где подключено мало приборов и они маломощные напряжение будет высоким, а где подключены мощные обогреватели – низким.

Кстати, при отгорании нуля на вводе характерно такое явление как «две фазы в розетках».

Импульсные перенапряжения

Часто возникают в результате включения отключения мощных электроприборов или их группы. К этой же причине относятся и сварочные работы, чаще всего такое случается в частном секторе, когда какой-нибудь домашний мастер в очередной раз решает «подварить» ворота или забор.

Также скачки в питающей сети могут возникать из-за плохого контакта на воздушной линии электропередач (ВЛЭП),

Из-за погодных условий, таких как ветер, метель, ливень, гроза также может «прыгать» напряжение. Это происходит из-за их воздействия на ВЛЭП.

Сезонные или суточные колебания

В разное время суток происходят колебания напряжения из-за того, что изменяется нагрузка, например, вечером, когда люди приходят с работы они включают электроплиты, обогреватели и другие электроприборы, ток возрастает и в результате происходят просадки напряжения, а ночью, когда все спят и нагрузка уменьшается – напряжение может наоборот быть повышенным.

Летом также может повышаться напряжение, потому что отключаются электрокотлы и прочая техника. Хотя в городах летом наблюдаются просадки напряжения в связи с тем, что повсеместно начинают работать кондиционеры.

Если сказать простым языком, то колебания напряжения обусловлены тем, что на подстанции есть возможность регулировки напряжения либо с помощью переключения проводов к отводам обмоток, либо с помощью специальных систем. Так для того, чтобы обеспечить какой-то усредненный уровень напряжения под определенной нагрузкой и устанавливается определенное его значение. В результате, когда нагрузка большая – оно может проседать, а когда нагрузка маленькая – наоборот, повышаться.

Последствия

В результате длительных повышенных напряжений на нагревательных приборах выделяется большая мощность, что сокращает срок службы. При значительных превышения могут выходить из строя полупроводниковые и другие электронные компоненты бытовой техники – диоды, транзисторы и конденсаторы входных фильтров.

Последствия импульсных перенапряжений в сущности такие же, но амплитуда импульсов в этом случае может достигать нескольких киловольт.

Вероятны разные развития событий:

Перегорание предохранителей электроприборов;

Выход из строя компонентов схемы;

Срабатывание автоматических выключателей;

В самых негативных случаях возможны и возгорания.

Способы защиты

Чтобы обезопасить квартиру от превышения напряжения используют либо стабилизаторы, которые нормализируют напряжения до нормального уровня, либо отключают питание при критических параметрах сети.

В связи с этим можно выделить два вида приборов:

Регулирующие (стабилизаторы или ручные ЛАТРы);

Коммутирующие (РКН, РН, УЗМ и пр.).

Рассмотрим их особенности по отдельности.

Реле напряжения

Под названием «реле напряжения» на современном рынке представлено множество устройств, начиная от «безымянного» Китая, заканчивая популярными и общепризнанными моделями, так можно выделить следующие:

Есть встроенное реле для отключения цепи;

Следит за напряжением в сети;

Вы можете установить верхний и нижний предел допустимых напряжений питания;

Когда напряжение в электросети станет больше или меньше установленных пределов – реле отключится и защищаемая цепь обесточится. Это может быть, как отдельный электроприбор, так и вся квартира;

Не спасает от импульсных перенапряжений;

Защищает только от повышенного или пониженного напряжения.

В зависимости от модели, устройство может работать как реле:

Максимального и минимального напряжения.

Такой функционал позволяет обеспечить защиту только от повышенного или пониженного напряжения, что уменьшит число отказов или отключений электроустановки. В некоторых случаях пониженные значения питающей сети являются допустимыми для работы, а в некоторых наоборот (например, электродвигателя не «любят» пониженного напряжения – сильно снижается момент и растёт ток).

По исполнению бывают:

Для установки на DIN-рейку в электрощит;

Для подключения в розетку (розеточные реле).

По числу фаз – однофазные и трёхфазные. При сборе трёхфазного щита также можно использовать три однофазных реле напряжения.

Оба исполнения одинаково хороши – розеточным реле можно обезопасить отдельное устройство, например, установив прибор для защиты холодильника, или группу устройств, например, компьютер подключенный через удлинитель.

Рассмотрим некоторые популярные модели для монтажа на DIN-рейку:

РН-106 или РН-104 – модели отличаются только номинальным током – 63 и 40 А соответственно. Диапазон регулирования срабатывания по Umin (минимальное напряжение) от 160 до 210 В, а по Umах от 230 до 280В. Также настраивается время, через которое произойдет автоматическое повторное включение (также называют АПВ или задержка включения) – от 5 до 900 с. У прибора удобные и интуитивно понятные органы регулировки.

Схема подключения довольно стандартна для аналогичных приборов.

РН-111М и РН-113М – это реле напряжения от того же производителя, но более позволяет применять его в большем диапазоне задач, ограничивать только максимальное или минимальное напряжение, или оба порога срабатывания. Главное 111 и 113-й модели – номинальный ток 16 и 32А соответственно, а также РН-113М занимает на 1 модель в щите больше чем 111М. Остальные характеристики у него, как и остальных устройств этого типа подобны.

Обратите внимание, что у устройства цепь питания отделена от исполнительной цепи, а на выходе стоит реле с нормально-замкнутым контактом, что также позволяет реализовать большее число схем защитной автоматики.

На примере РН-113М схема подключения может быть выполнена в двух вариантах, в зависимости от выполняемой функции (ограничение верхнего, нижнего или обоих уровней напряжения). Для РН-111М – аналогично.

Учтите, что реле напряжения должно быть установлено в цепи защищенной автоматическим выключателем (на схеме QF), поскольку функции защиты от перегрузки в подавляющем большинстве моделей нет.

Для увеличения мощности, которую коммутирует реле – используйте контактный пускатель, подключив его катушку вместо нагрузки, а саму нагрузку к силовым контактам КМ.

УЗИП и ОИН

Устройство защиты от импульсных перенапряжений (УЗИП) используется для защиты не от повышенного напряжения, а от высоковольтных скачков (импульсов). Представляют собой устройства, которые при возникновении импульсного перенапряжения величиной в несколько киловольт сбрасывают энергию импульса на землю.

Пример такого устройства является ОИН – ограничитель импульсных перенапряжений. Внутри которого установлен варистор.

Как уже было сказано, устройство подключается между фазным и защитным проводником. В случае использования системы TN-C (без заземления) – допускается установка между фазой и нулем после автомата.

Главным недостатком перечисленных устройств является то, что они условно одноразовые. Если энергия высоковольтного импульса была больше той, что может рассеять варистор в ОИН, то он выйдет из строя.

Но учтите, что установка таких приборов как УЗИП должна быть проведена только после консультации с опытным электриком. Поскольку сам по себе прибор может представлять опасность, если установлен, например, до автоматического выключателя, тогда ток КЗ, в случае пробоя УЗИП будет очень высоким, а отключить цепь сможет только ближайший автоматический выключатель, и будет очень плохо, если последний окажется аж в КТП. Также нельзя забывать и о том, что УЗИП может сработать и по причине естественного старения.

УЗМ

Хочется сказать отдельное слово о таких устройствах как УЗМ-50Ц и его аналогах производства ЭКМ «МЕАНДР», это комбинированное устройство, оно обеспечивает и функции реле напряжения, и защиты от высоковольтных импульсов, и вольт-амперметра. При этом производитель рекомендует использовать его совместно с полноценным УЗИП. Это обусловлено малой мощностью варистора. Технические характеристики приведены ниже:

На корпусе прибора кроме органов управления (двух кнопок) расположен трёхразрядный индикатор, на котором выводятся параметры при настройке, состояние и текущее напряжение, ток или потребляемая мощность.

Схема подключения достаточно простая, она приведена ниже.

Стабилизатор

И наконец для обеспечения стабильного напряжения в бытовой сети, а также защиты от скачков напряжения применяются стабилизаторы напряжения. Они бывают:

Самый дешевый вариант – релейные, а самый дорогой – инверторные. Стоит отметить что феррорезонансные приборы в настоящее время используются редко. Они использовались во времена СССР для питания телевизоров. Одним из популярных производителей является отечественная «РЕСАНТА», пример продукции которой вы видите ниже.

Релейные, электронные и электромеханические стабилизаторы построены на базе автотрансформатора, отличается лишь способ переключения отводов от его обмоток. Переключение может осуществляться с помощью:

сервопривода и подвижной щетки (электромеханические);

Подробнее мы рассматривали их принцип работы и виды в статье — Сетевые стабилизаторы напряжения 220В

Если кратко, то стабилизатор сетевого напряжения – это устройство, которое поддерживает одинаковое значение выходного напряжения при изменении входного, в установленных конструкцией пределах. Регулировка происходит плавно (сервоприводные приборы) и с заданным шагом (релейные или электронные).

Читать еще:  Какую подложку выбрать под ламинат: свойства материалов

По мощности эти приборы бывают как маломощные – на 500 Вт, для питания отдельных приборов, так и способные защитить всю квартиру – мощностью больше 10 кВт. По количеству фаз – однофазные и трёхфазные. На фото ниже вы можете наблюдать трёхфазную модель «РЕСАНТА АСН-15000/3-ЭМ», мощностью в 15 кВт.

Заключение

Посетители часто спрашивают «что лучше стабилизатор или реле напряжения?». На этот вопрос нельзя дать однозначный ответ, поскольку это разные приборы. Но если вы установите реле напряжения перед стабилизатором, то обезопасите не только электросеть вашего дома, но и сам дорогостоящий стабилизатор. В то время как для защиты отдельных электроприборов можно использовать как стабилизаторы, так и розеточные реле напряжения, так и эти устройства в паре.

Подключаем стабилизатор напряжения к сети

Стабилизатором напряжения называется специальное электрическое оборудование, задача которого — повысить качество электропитания, в частности обеспечить стабильное значение выходного напряжения, сделав его не зависимым от колебаний входного. Чтобы собственная техника работала эффективно и безопасно, необходимо грамотно подходить к вопросу выбора данного агрегата (учитываются все параметры, включая нагрузочные и другие). Выбрать стабилизатор — только часть вопроса, его также следует грамотно подключить, что необходимо для защиты техники от просадок по напряжению, помех и прочих аварийных ситуаций в сети. В этой статье ознакомимся с вопросом как подключить стабилизатор напряжения своими руками.

Выбираем тип защиты

Современный рынок электроприборов предлагает два типа стабилизаторов напряжения: стационарный (для всего дома) и мобильный (обслуживает один или несколько электроприборов). Также, в зависимости от условий эксплуатации, стационарные агрегаты делятся на однофазные и трехфазные. Установка стабилизатора напряжения имеет определенные отличия: подключение к 220 В или к 380 В.

В загородном доме или квартире, как правило, устанавливается однофазная модель, защищающая всю сеть от перегрузок.

Определяемся с местом установки

Установка своими руками стабилизатора напряжения в доме требует особого внимания, так как при неправильном монтаже в худшем случае прибор выйдет из строя, в худшем — произойдет возгорание. Рекомендации при самостоятельном монтаже следующие:

  • Необходимо выбрать сухую и хорошо вентилируемую комнату, так как самая частая причина выхода оборудования из строя — образование в его корпусе конденсата;
  • Если изделие устанавливается в нише, то окружающие его отделочные материалы должны быть пожаробезопасными (металл, стекло, кирпич и так далее);
  • Между самой техникой и стенками следует соблюсти зазор не меньше чем в 10 см;
  • Если установка производится к стене, то подставка или анкера должны быть достаточно крепкими, чтобы выдержать вес стабилизатора.

Необходимое оборудование для подключения

Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:

  • Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
  • Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
  • Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.

Этапы установки стабилизатора

Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах. Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:

  • В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
  • Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
  • Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
  • Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
  • Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.

Обратите внимание! Стабилизатору требуется постоянное надежное подключение, что следует проверять не реже, чем раз в год. Бывает, что обнаруживается плохой контакт, что необходимо сразу исправлять (может потребоваться более жесткая фиксация). Если пренебречь этим, то есть вероятность возгорания изоляции, что может повлечь за собой возникновение пожара.

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

Теперь разберемся с самой схемой. При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать.

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Подключение стабилизатора к 380 В

Если рассматривать конструкцию агрегата, то трехфазный стабилизатор выполнен в виде трех однофазных устройств, где каждое отвечает за стабилизацию однофазного напряжения. Прежде чем приступать к монтажным работам, необходимо внимательно ознакомиться с прилагаемой инструкцией и строго следовать всем ее пунктам.

Отталкиваясь от способа подключения, трехфазные стабилизаторы бывают двух видов. Первый тип оборудования характеризуется тремя модулями на три клеммы, к которым и подключаются провода. К клеммам подключаются вход и выход «фазы» и нулевой кабель (ввод, три модуля и цепь питания). Каждый отдельный модуль соединяется с однофазной сетью.

Агрегат второго типа тоже имеет три однофазных стабилизатора, где у каждого по 4 клеммы для подключения проводов. Помимо входа и выхода «фазы» к ним также подключается вход и выход «нуля». Это позволяет нулевому проводу ввода питания работать отдельно от нулевого провода стабилизированной электросети.

К трехфазной сети можно подключить три однофазных агрегата или один трехфазный. Каждый вариант имеет свои преимущества.

  • Для каждой фазы появляется возможность подобрать оборудование индивидуальной мощности;
  • Отталкиваясь от условий эксплуатации, для каждой фазы подбирается определенный вид агрегата;
  • Три однофазных прибора выйдут несколько дешевле, по сравнению с одним трехфазным;
  • Однофазные модели легче транспортировать;
  • Если потребуется сервисное обслуживание, то отключается только тот прибор из трех, который требует вмешательства.

Преимущество подключения трехфазного агрегата в аналогичную сеть:

  • Без проблем подключается потребитель на три фазы.
    При этом имеются определенные недостатки, которые следует брать во внимание:
  • Стабилизаторы данного вида только электромеханические, а это может стать проблемой при частых скачках напряжения;
  • Сложности транспортировки. Обуславливается не только весом и габаритами, но и тем, что перевозить их допускается только в вертикальном положении;
  • Нельзя распределять мощность по фазам в зависимости от потребителя.

Особенности подключения стабилизатора Ресанта 10000

Прежде чем приступать к монтажу следует убедиться, что учитываются все условия эксплуатации данного прибора. Так, есть ограничения в температуре, при которой разрешается работа устройства: от +5 до +40 градусов Цельсия. Показатель влажности не должен быть более 80%.

Важно, чтобы устройство имело доступ к воздуху. С этой целью вокруг него обязательно оставляется свободное пространство (5–10 см). Если это напольная модель, ее следует расположить от стены на расстоянии в 50 см. Данное правило актуально и для любых легковоспламеняющихся предметов, которые будут стоять рядом со стабилизатором. Солнечные лучи не должны попадать на агрегат. В обязательном порядке производится заземление стабилизатора.

Рассмотрим само подключение. Ресанта 10000 имеет 5 клемм. Две имеют обозначение «L» — фазы, другие две «N» — нейтральные провода. Пятая отводится под заземление.

В первую очередь устройство заземляется. Далее подключают «вход», при этом фаза подсоединяется к клемме «L». Нейтральный провод соединяется с нейтральной клеммой.

Далее включается оборудование и проверяется наличие напряжения на выходе. После этого агрегат выключается. Если на выходе имеется напряжение, подключаются выходные кабеля по тому же принципу, что и входящие.

Если же выходного напряжения нет, то нужно проверить, правильно ли подключены входные провода.

Заключение

Стабилизаторы напряжения — то оборудование, которое необходимо в условиях современного мира, в котором с каждым годом потребители пользуются все большим количеством электроприборов. Чтобы вся техника работала эффективно и при этом была в безопасности от аварийных ситуаций и используется данное электронное оборудование. Но важно не только правильно выбрать стабилизатор, но и грамотно его установить, придерживаясь схем и инструкций.

Читать еще:  Унитаз, совмещенный с биде

Видео по теме

Обзор устройств для защиты от перенапряжения в сети

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт. Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Как подключить стабилизатор напряжения

Установка стабилизатора. Подключение.

Перед прочтением статьи ознакомьтесь с другими моими статьями на тему стабилизаторов, рекомендую.

А в данной статье рассказано, как правильно подключить стабилизатор напряжения, и приведен реальный пример, в котором показана установка релейного стабилизатора напряжения Энергия СНВТ-10000/1 Hybrid.

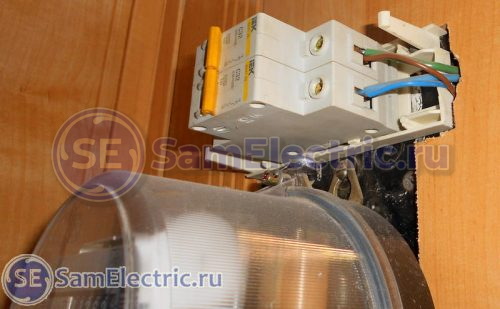

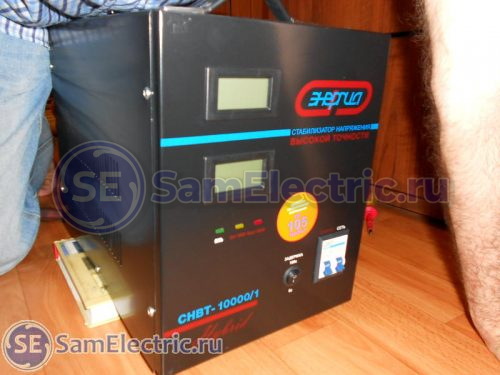

Итак, стабилизатор напряжения приобретен. Очень хорошо, если у Вас есть знакомый хороший электрик или есть возможность пригласить специалиста для подключения стабилизатора. Если такой возможности нет, то при наличии элементарных навыков самому сделать подключение тоже не так и сложно.

Общие сведения о установке и работе стабилизаторов

Для начала выберите место для установки стабилизатора, оно должно быть сухим, без пыли и легко проветриваемым. На пол стабилизатор устанавливать не рекомендуется, лучше если это будет полочка, тумбочка, столик. Настенный стабилизатор в этом смысле наиболее удобен.

Сам стабилизатор необходимо аккуратно распаковать, ознакомиться с его внешним устройством, пользуясь паспортом изделия. Если транспортировка стабилизатора происходила при минусовых температурах, необходимо выдержать его перед подключением при комнатной температуре не менее четырех часов. Это связано с тем, что все стабилизаторы напряжения прежде всего боятся образования конденсата внутри. Поэтому надо дождаться пока он образуется и высохнет.

В момент подключения обратите внимание, чтобы стабилизатор был выключен – кнопка питания в положении «Выкл» и стабилизатор обязательно должен подключатся к розетке с заземляющими контактами (Евророзетке), иначе стабилизатор нужно заземлять отдельно (для этого есть клемма подключения на клеммной колодке и на корпусе) .

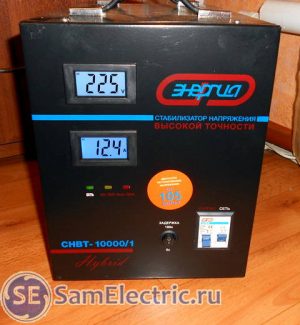

После того, как стабилизатор включен, на табло чаще всего включается обратный отсчет – это включается задержка. Далее происходит щелчок – и стабилизатор в работе.

В большинстве стабилизаторов есть режим Байпас (Транзит). В нормальной работе он должен быть выключен.

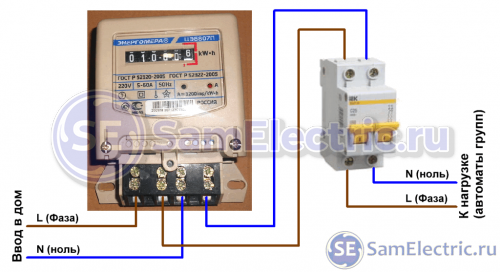

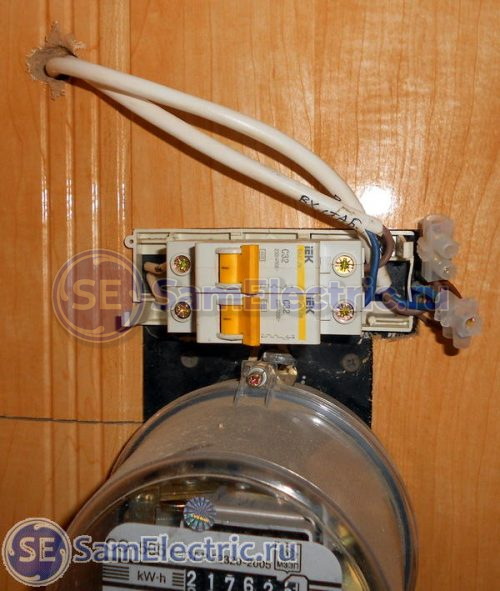

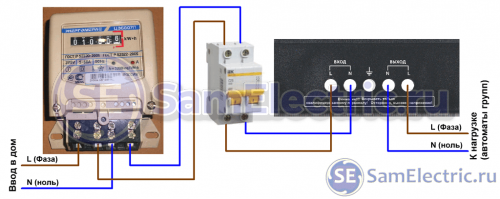

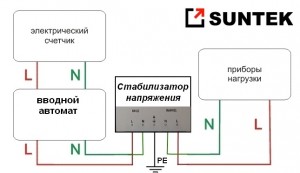

Подключение однофазного стабилизатора напряжения

Некоторые производители не информируют покупателя в паспортах как правильно подключать стабилизатор. Если Вы купили а у Вас нет такой информации, можно связаться с производителем, но в большинстве случаев подключить можно своими руками через такую клеммную колодку:

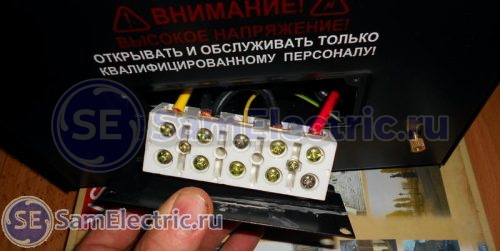

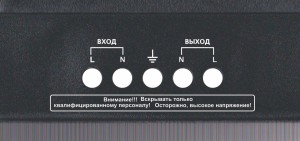

Подключение стабилизатора через клеммную колодку

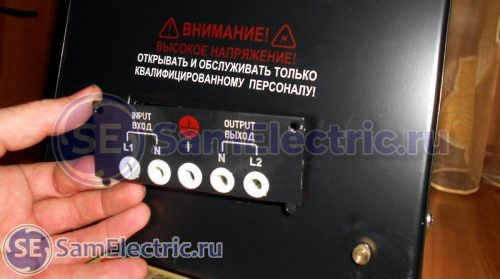

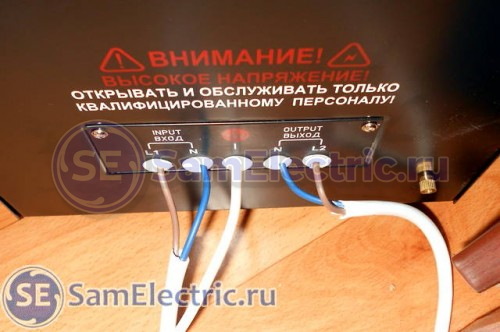

Обратите внимание – во всех стабилизаторах фазы по краям клеммной колодки (левая – вход, правая – выход), ближе к центру нули, и в середине земля!

Такие клеммы используются для стабилизаторов мощностью более 5 кВт. Для мощностей до 5 кВт как правило, для подключения используется обычная вилка с заземлением, а для подключения потребителей – розетки на корпусе стабилизатора.

Для простоты понимания, приведу типовую входную цепь квартирной электропроводки:

Схема электропроводки квартиры или дома без подключения стабилизатора

Стоит сказать, что вводной (общий, главный) двухполюсный автомат может стоять и ДО счетчика, и после. Далее, после счетчика, должны стоять защитные автоматы на группы нагрузок (розетки, освещение, и т.п.)

Подробнее про квартирную электропроводку и выбор групповых автоматов для неё – здесь.

Стабилизатор обязательно должен подключаться после счетчика. И перед стабилизатором должен стоять автоматический выключатель, который будет снимать питания со стабилизатора в случае необходимости.

Схема электропроводки с подключенным стабилизатором будет такой:

Схема подключения стабилизатора напряжения

Повторюсь – защитный автомат может стоять ДО и/или ПОСЛЕ счетчика, но обязательно ДО стабилизатора.

На рисунке – схема подключения стабилизаторов напряжения SUNTEK.

Схема подключения стабилизатора в однофазную сеть

Индикация на табло на примере стабилизатора напряжения Suntek

Индикация состояния работы или ошибки у многих производителей одинакова.

В процессе работы на дисплее стабилизатора может появиться следующая информация:

Буква«Н»
Появление буквы «Н» (High) на табло означает, что напряжение в сети поднялось выше рабочего диапазона и сработала защита от перенапряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится цифра выходного напряжения и стабилизатор автоматически перейдет в рабочий режим.

Буква«L»
Появление буквы «L» (Low) на табло означает, что напряжение в сети опустилось ниже рабочего диапазона и сработала защита от пониженного напряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится выходное напряжение и стабилизатор автоматически перейдет в рабочий режим.

Буквы«C-H»
Появление букв «C-Н» (Current-Heat или Current-High) на табло означает, что суммарная мощность подключенных к стабилизатору приборов превысила номинальную мощность стабилизатора и сработала тепловая защита. Необходимо снизить нагрузку. Далее стабилизатор сам автоматически перейдет в рабочий режим.

Читать еще:  Как почистить синтетический ковер в домашних условиях

В случае, если напряжение часто выходит за допустимые пределы или возможен обрыв нуля, следует применить реле контроля напряжения типа Барьер или F&F CP-721.

Реальный пример подключения стабилизатора

Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)

Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.

Домашний электросчетчик, после счетчика – два защитных автомата.

Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.

Дело происходит в частном секторе г.Таганрога.

То есть, схема соответствует приведенной выше.

Вскрываем клеммник стабилизатора:

Задняя панель стабилизатора Энергия СНВТ-10000/1

Надеюсь, нижняя строчка – про меня)))

Откручиваем клеммы для подключения стабилизатора напряжения

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.

При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!

Установка стабилизатора напряжения. Рабочий момент.

Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

На дисплеях – выходное напряжение и ток.

Выкладываю инструкцию к рассмотренному стабилизатору. Если вы дочитали до этого места, есть смысл посмотреть, довольно информативно: [urlspan]Скачать инструкцию на стабилизаторы Энергия СНВТ[/urlspan].

Другие стабилизаторы, инструкции:

• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан: 203 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан: 1022 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан: 883 раз./

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

На вопрос, что лучше стабилизатор или реле контроля, трудно ответить однозначно. Для каждого случая проблему защиты следует решать с учетом конкретных факторов. Объективно сравнить данные устройства можно только, зная принцип их действия и отличительные особенности.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Преимущества использования стабилизаторов

Стабилизаторы имеют ряд несомненных преимуществ:

  1. При скачке напряжения за пределы допустимых значений обеспечивается отключение электросети, что предохраняет технику от сбоев в работе. Пороговые значения можно устанавливать на нужном уровне.
  2. В пределах предельных значений происходит стабилизация напряжения с достаточной точностью. Даже самые простые и дешевые устройства обеспечивают выравнивание в пределах ±5%. Современные электромеханические приборы дают точность 3%, а инверторные устройства — 1%.
  3. Стабилизаторы значительно повышают долговечность бытовой техники и электроники. Улучшается качество показа видеотехники. Прекращается мерцание ламп накаливания, что увеличивает их срок службы.
  4. Широкий выбор по техническим характеристикам. Мощность разных моделей колеблется от 50 до 50 ВА до 150 кВА.
  5. Качественные стабилизаторы практически не влияют на форму сигнала, а инверторные установки даже улучшают синусоиду.
  6. Высокий КПД (98-99%).

Важно! Стабилизаторы имеют простое подключение, а потому для их установки не надо приглашать специалиста. При этом к прибору может подводиться любая фаза трехфазной цепи. При подключении автоматический автомат необходимо устанавливать до ввода в стабилизатор.

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

  1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
  2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
  3. Высокая цена, возрастающая с увеличением мощности.
  4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
  5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
  6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

  1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
  2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
  3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
  4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
  5. Бесшумность работы.

Важно! Для надежной защиты электроники важным параметром считается быстрота ее реакции на опасный импульс. Реле контроля напряжения относятся к специальным устройствам релейной защиты, а потому их срабатывание происходит практически мгновенно.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
