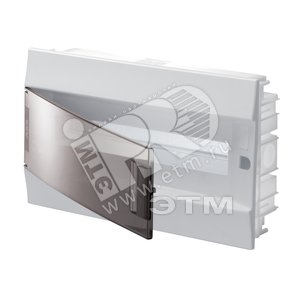

Пластиковые щиты ABB Mistral 41F

Новейшая серия шкафов Mistral 41 скрытого монтажа даёт потребителям небывалую до сих пор свободу и гибкость в распределении электрической энергии в жилых зданиях. Данные изделия были разработаны с нуля, опираясь на богатейший опыт инженеров компании АВВ и наших партнеров. Широчайшая линейка оборудования от 4 до 72 модулей удовлетворит даже самых требовательных заказчиков. Мы предусмотрели возможность устанавливать шкафы в стены из кирпича, бетона, дерева, гипсокартона и других материалов. Оптимальная глубина шкафа позволит без труда разместить в нем любое оборудование. Экономия времени и удобство монтажа, элегантный внешний вид и технические инновации – всем этим вы сможете воспользоваться, приобретая шкафы серии Mistral41F.

Технические характеристики:
Общие:

• Степень защиты: IP41
• Класс электроизоляции : II
• Стандарты: ГОСТ 27483-87 (МЭК 60695-2-1), ГОСТ Р МЭК 60695-10-2
• Количество устанавливаемых модулей: 4, 6, 8, 12, 18, 24, 36 (2 ряда), 36(3ряда), 48, 54, 72
• Номинальный ток(In): 63 A -125А
• Цвет: белый; RAL 9016
• Ударная прочность 10 Дж (класс IK 09)
• Допустимая температура установки от -15 до +60 °С

Комплектация

• Клеммные блоки N+PE (в зависимости от комплектации)
• 4 крышки модулей
• 1 самоклеящаяся этикетка на каждый ряд
• 1 табличка для сертификации по CEI 23-51
• Защитная плёнка на дверце
• Специальная картонная крышка основания (используется для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену).
• Маскировачные пробки (класс электроизоляции ll)
• Съёмные фланцы для присоединения труб и кабелей
• Съёмные пластроны
• Инструкция

Внешняя конструкция

• С прозрачной тонированной дверцей (с N/PE клеммами)
• С непрозрачной дверцей в цвет корпуса (с N/PE клеммами)
• С прозрачной зелёной дверцей (без клемм)
• С непрозрачной дверцей в цвет корпуса (без клемм)

Условия установки

• Для использования в помещении

Условия монтажа

• Скрытый монтаж в твердые стены
• Скрытый монтаж в полые стены (г/к)
• Возможность соединять несколько шкафов в ряд по горизонтали и по вертикали
